Новый кабельный контакт

Процедура. При замене кабельного контакта всегда используйте новый подлинный кабельный контакт Volvo рекомендованного типа и качества.

Volvo

Уплотнения sws и заглушки

Процедура. Уплотнения sws для кабельных контактов Всегда используйте уплотнения с размерами, соответствующими проводу.

Volvo

Отрезание и проверка провода

Процедура. Отрезание провода Если провод присоединен к разъему, то сначала извлеките провод вместе с кабельным контактом из корпуса разъема.

Volvo

Зачистка провода

Процедура. Зачистка провода для кабельного контакта Если до обжатия кабельного контакта должна быть зачищена изоляция провода, то проверьте, должно ли для этого типа

Volvo

Общие сведения об обжатии

Процедура. Преимущества обжатия контактов Обжатие является способом создания электрического контакта посредством обжатия выступов кабельного контакта вокруг провода с

Volvo

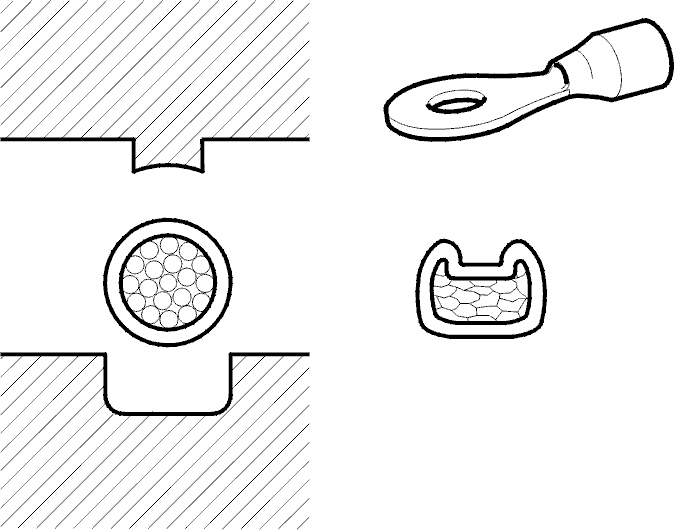

Кабельные контакты - обжатие выступов для проводника

Процедура. Изолированные кабельные контакты Форма обжатия выступов проводника Обжатие контакта происходит в ограниченной части проводника.Деформируемая часть кабельного

Volvo

Выбор инструмента для обжатия

Процедура. В ремонтном комплекте Шифр ERSATT AV 9512644 имеется 5 инструментов для обжатия.В будущем могут быть выпущены дополнительные комплекты.

Volvo

Обжатие кабельного контакта

Процедура. Неправильное обжатие кабельных контактов приводит к плохому электрическому контакту, что может вызвать неправильную работу или привести к появлению пропадающих

Volvo

Примеры правильного обжатия контактов

Процедура. Проверка результатов обжатия Правильно обжатый провод должен выглядеть следующим образом: Выступы для жилы (1) должны полностью обжимать зачищенную жилу

Volvo

Примеры неправильного обжатия

Процедура. Наиболее распространенными причинами для получения плохих результатов обжатия является использование инструмента для обжатия или обжимной вставки, не

Volvo

При вставлении кабельного контакта в корпус

Процедура. имейте в виду следующее Вторичный фиксатор всегда должен быть открыт.Осмотрите фиксирующие планки/планки на контакте на предмет отсутствия повреждений и

Volvo

Закрывание корпуса разъема

Процедура. Имейте в виду следующее Вторичный фиксатор должен всегда устанавливаться в начальное положение.Вторичный фиксатор должен закрываться в обратной

Volvo

Сращивание приводов с использованием влагостойкого стыкового соединителя

Процедура. Таблица изолированных влагостойких стыковых соединителей Подготовьте провода Выберите стыковой соединитель, подходящий для сечения провода.

Volvo

VOLVO

Таблица цветовой кодировки

Процедура. Таблица цветовой кодировки Сокращения, используемые для кабелей и разъемов/корпусов.

Volvo

VOLVO

Пайка, общие сведения

Процедура. Пайка является сравнительно простым способом крепления кабельных контактов.

Volvo

Точки заземления и окисление

Процедура. Воздействие факторов окружающей среды Вибрация, изменения температуры, газы и коррозирующие вещества (например, дорожная соль) отрицательно воздействуют на

Volvo

Пример 1

Процедура. Корпус разъема розеточного типа Шифр 3523410-3, и соответствующий разъем вилочного типа Замена кабельных контактов Снимите корпус разъема Оттяните назад

Volvo

Пример 2A

Процедура. Розеточные разъемы Шифр 6849321-2 Замена кабельного контакта в розеточном корпусе Для аналогичного вилочного корпуса смотрите Пример 2B .

Volvo

Пример 2B

Процедура. Корпус разъема вилочного типа Шифр 3545784-5 Замена кабельных контактов в вилочном корпусе разъема Описание аналогичного розеточного корпуса смотрите в Пример

Volvo

Пример 3

Процедура. Корпус розеточного типа Шифр 3523276-8 Замена кабельных контактов Снимите крышку разъема Сдвиньте резиновую втулку назад по проводам.

Volvo
