Пример 2B

Корпус разъема вилочного типа Шифр 3545784-5

Замена кабельных контактов в вилочном корпусе разъема

Примечание: Описание аналогичного розеточного корпуса смотрите в Пример 2A.

Разделите розеточный и вилочный корпуса разъема

Если разъем не поврежден:

• Сначала отделите розеточный корпус от вилочного корпуса как показано в Пример 2A.

Откройте разъем

• Поворачивайте стопорное кольцо разъема против часовой стрелки пока щелчок не укажет на открывание.
• Снимите стопорное кольцо и сдвиньте его назад по проводам.
• С помощью узкой отвертки освободите две боковых защелки.
• Вытащите внутреннюю трубку и оттяните назад провода.

Откройте вилочный корпус

• Сначала отделите вилочный корпус от наружной оболочки.

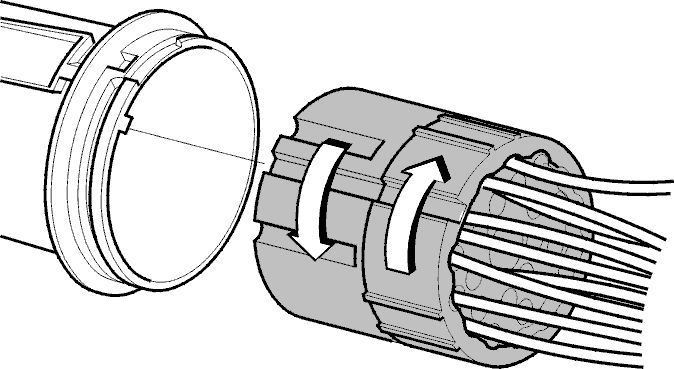

• Откройте вторичный фиксатор вилочного корпуса, для чего поверните два кольца, показанные на рисунке. На открытие вторичного фиксатора укажет щелчок.

Вытащите кабельный контакт

Для этого не требуется использовать инструмент для извлечения контактов.

• Вытащите кабельный контакт через заднюю часть разъема, для чего потяните за провод.

Обожмите новый кабельный контакт

Используется кабельный контакт 1.6 Штырек.

• Используйте длину зачистки от 3 до 4 мм и зачистите провод, как это описывается в разделе Отрезание и проверка проводаЗачистка провода.
• Используйте инструмент для обжатия (зеленый) Шифр🔧 KONTAKTPRESSVERKTYG (GRÖN) и обожмите кабельный контакт, как это описывается в Общие сведения об обжатииКабельные контакты - обжатие выступов для проводникаВыбор инструмента для обжатияОбжатие кабельного контакта.

Вставьте новый кабельный контакт в корпус

Внимание! Вторичный фиксатор корпуса должен быть открыт, смотрите Откройте вилочный корпус.

• Вставьте в соответствующую полость корпуса вилочного разъема новый кабельный контакт со стороны кабеля. На срабатывание защелки укажет щелчок.

Закройте корпус разъема

Вторичный фиксатор

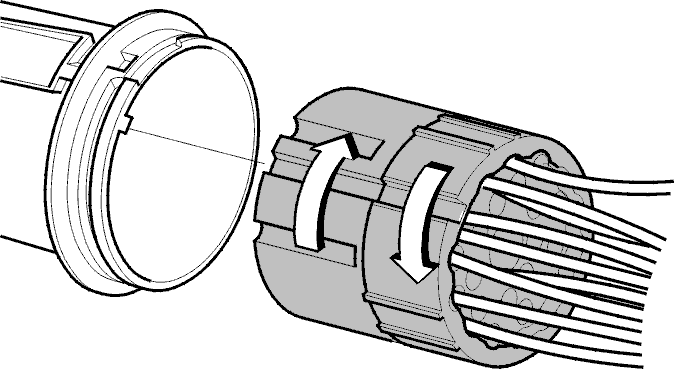

• Закройте корпус и заприте вторичный фиксатор, для чего поверните обе части кольца, как показано на рисунке. На закрытие вторичного фиксатора укажет щелчок.

Проверьте

• Осторожно потяните за провода для проверки прочности крепления контакта.

Снова соберите разъем

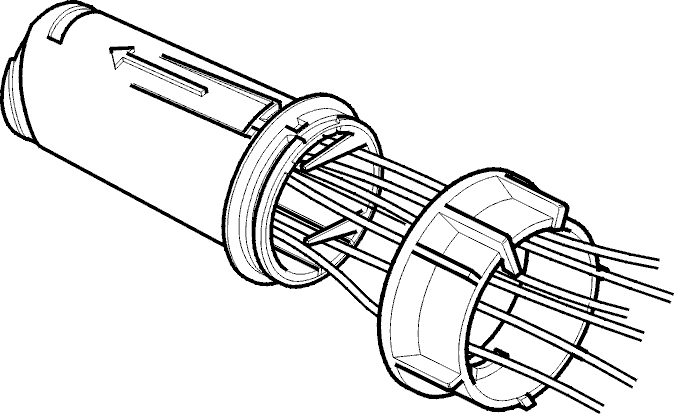

• Вставьте вилочный корпус во внешнюю оболочку. Прорезь планки должна быть выровнена по направляющей канавке.
• Вставьте внутреннюю трубку во внешнюю оболочку. Выровняйте прорезь по направляющей канавке. Надавите на внутреннюю трубку, чтобы защелки закрылись в правильном положении.

• Установите стопорное кольцо на корпус вилочного разъема и поворачивайте кольцо по часовой стрелке до срабатывания защелки.
