Обжатие кабельного контакта

Осторожно: Неправильное обжатие кабельных контактов приводит к плохому электрическому контакту, что может вызвать неправильную работу или привести к появлению пропадающих дефектов. Это проблемы трудно бывает выявить при поиске неисправностей.

Используйте обжимной инструмент Volvo

Обжимные инструменты из ремонтного комплекта Шифр 🔧 ERSATT AV 9512644 при правильном использовании обеспечивают получение стабильных результатов.

Функция блокировки инструмента для обжатия контактов
В конструкции инструмента для обжатия контактов используется храповик, который не дает возможность закончить выполнение операции обжатия до тех пор, пока инструмент не будет находиться в конечном положении (и операции обжатия не будет правильно завершена). После этого инструмент открывается автоматически.Описание прекращения операции обжатия при использовании инструмента для обжатия смотрите в разделе Для прерывания операции обжатия контактов.

Примечание: НЕ ИСПОЛЬЗУЙТЕ инструмент такого типа!

Не используйте такие простые щипцы для обжатия прямого действия, которые предназначаются для выполнения ремонта в домашних условиях и для других любительских целей. Этот инструмент не обеспечивает достаточного усилия, необходимого для выполнения требований стандартов качества Volvo по надежному обжатию контактов.

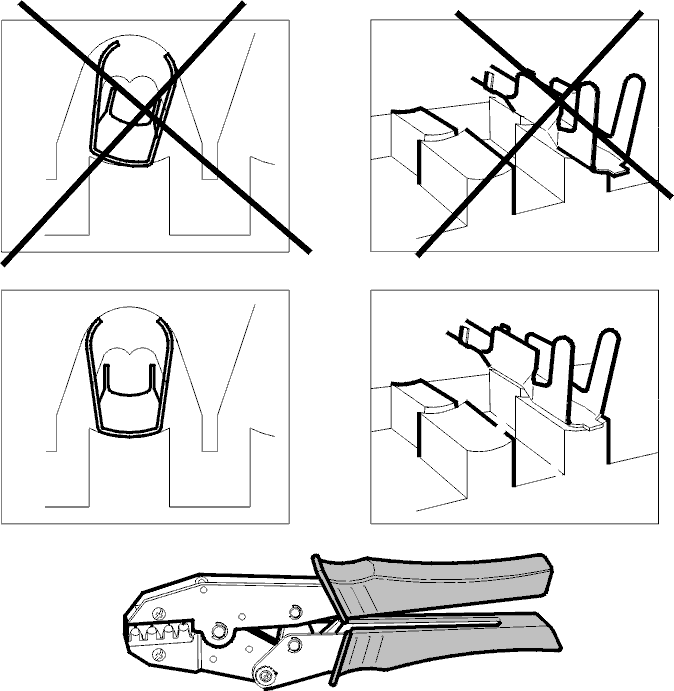

Поместите кабельный контакт в инструмент

• Выберите обжимную вставку для данного типа кабельного контакта (смотрите раздел GC) Выбор инструмента для обжатия
• Правильно расположите кабельный контакт в обжимной вставке.

Убедитесь, что деформирующие кабельный контакт части (1) и (2) соприкасаются с опорными частями (3) и (4) инструмента для обжатия. Кабельный контакт не должен находиться под углом или располагаться слишком далеко вперед или назад во вставке инструмента для обжатия.

• Осторожно приложите давление к инструменту для обжатия, пока губки инструмента не будут удерживать кабельный контакт на месте, но не прикладывайте достаточно большого давления для деформации контакта.

Убедитесь, что кабельный контакт правильно расположен в губках инструмента для обжатия.

Если кабельный контакт расположен неправильно
Если кабельный контакт повернулся или сместился вперед или назад, или находится в профиле для другого сечения провода, то прекратите выполнять обжатие, смотрите раздел Для прерывания операции обжатия контактов.

Если кабельный контакт расположен правильно

• Перейдите к Расположите провод в кабельном контакте.

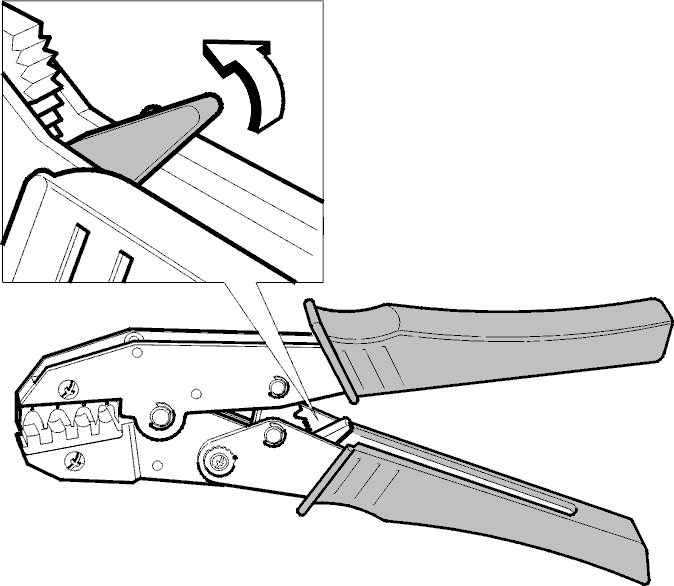

Для прерывания операции обжатия контактов

В ручке инструмента для обжатия имеется храповик. Смотрите рисунок.

• Используйте отвертку для подъема и освобождения храповика.
• Правильно расположите кабельный контакт во вставке и перейдите к операции Расположите провод в кабельном контакте.

Если кабельный контакт поврежден
Если кабельный контакт уже был деформирован, то замените его на новый и снова начните с операции Поместите кабельный контакт в инструмент.

Расположите провод в кабельном контакте

Кабельный контакт должен быть расположен в инструменте для обжатия, как это описывается в Поместите кабельный контакт в инструмент.

• Вставьте конец провода в кабельный контакт.

Зачищенная часть медного проводника расположена между выступов для провода ( 1) а изолированная часть между выступов для изоляции ( 2).Если для данного провода требуется уплотнение, то оно должно быть расположено, как это показано на рисунке.

Если сечение провода слишком мало для кабельного контакта
Всегда выбирайте кабельный контакт, который предназначен для данного сечения провода.Если не имеется кабельного контакта, подходящего для данного сечения провода, а имеющийся кабельный контакт предназначен для провода большего сечения:

• Зачистите провод на удвоенную длину зачистки и сложите его в два раза. Таким образом можно плотно и надежно обжать проводник при обжатии контакта.

Два провода обжимаются в одном кабельном контакте
Всегда используйте кабельный контакт, который является достаточно большим для обоих контактов.

• Вставьте провода один над другим

Если провода имеют различное сечение, то всегда вставляйте больший провод сверху.

Обожимте кабельный контакт

Убедитесь, что провод все еще находится в правильном положении в кабельном контакте.

• Приложите давление к рукоятке инструмента для обжатия

Не ослабляйте давления, пока инструмент не будет находиться в конечном положении. Инструмент откроется только после завершения операции обжатия.

Перейдите к следующему действию

Проверьте обжатый контакт
Всегда проверяйте обжатый кабельный контакт, как это описывается в разделе Примеры правильного обжатия контактовПримеры неправильного обжатия.

После проверки кабельного контакта

• Для вставления кабельного контакта в корпус разъема перейдите к разделу При вставлении кабельного контакта в корпусЗакрывание корпуса разъема.
