Примеры неправильного обжатия

Осторожно: Наиболее распространенными причинами для получения плохих результатов обжатия является использование инструмента для обжатия или обжимной вставки, не подходящих для данного кабельного контакта, или несоответствие сечения провода и кабельного контакта.

Жила является слишком большой для выступов для крепления

На рисунке показано сечение обжатия жилы. Выступы для крепления слишком малы для полного обхвата зачищенных медных волокон.

Жила является слишком маленькой для выступов для крепления

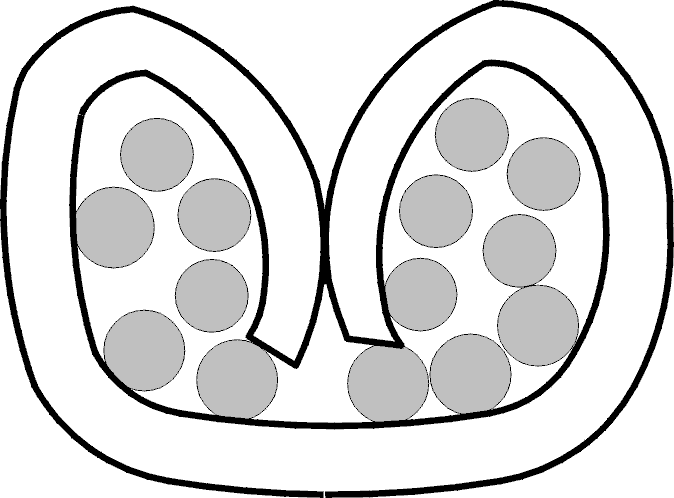

На рисунке показано сечение обжатия жилы для того случая, когда жила является слишком маленькой для выступов для ее крепления. В результате этого жила оказывается недостаточно надежно закреплена выступами.

Причины

Неправильное обжатие, показанное выше, может быть вызвано следующими причинами:

• Размеры кабельного контакта не соответствуют сечению провода
• Был использован неверный инструмент для обжатия или неверная формовочная часть инструмента для обжатия.

Зачищенный провод неправильно расположен

Провод был недостаточно глубоко вставлен.Вся зачищенная часть жилы должна быть расположена в зоне обжатия.

Зачищенная часть жилы слишком короткая

Изоляция провода расположена слишком далеко спереди и попала под выступы для обжатия жилы.

Зачищенная часть жилы слишком длинная

Изоляция не полностью находится под выступами для крепления изоляции.

Зачищенная часть жилы слишком длинная

Зачищенная часть жилы находится слишком далеко впереди за выступами для обжатия жилы.

Зачищенная часть жилы неправильно обжата

Зачищенная часть имеет правильную длину, но одна из медных нитей находится за пределами контакта, что указывает на то, что контакт был неправильно расположен в губках инструмента для обжатия.Все волокна должны быть обжаты выступами для обжатия вместе.

Причины

Неправильное обжатие, показанное выше, может быть вызвано следующим:

• Зачищенная часть провода является слишком короткой или слишком длинной.
• Неправильное расположение кабельного контакта.
• Кабельный контакт был неправильно расположен в формовочной части инструмента для обжатия.
