Пример 2A

Розеточные разъемы Шифр 6849321-2

Замена кабельного контакта в розеточном корпусе

Примечание: Для аналогичного вилочного корпуса смотрите Пример 2B.

Разделите розеточный и вилочный корпуса разъема.

Если разъем не поврежден, то сначала отделите розеточный корпус от вилочного корпуса. Смотрите рисунок.

• Отвинтите стопорный винт. (В некоторых разъемах нет стопорного винта).
• Поверните стопорное кольцо корпуса разъема (наружное кольцо) против часовой стрелки.
• Разделите две половинки разъема.

Вытащите розеточный корпус

Вытащите розеточный корпус из корпуса разъема следующим образом:

• Отделите стопорное кольцо от разъема, для чего вставьте маленькую отвертку с задней стороны кольца и откройте 3 защелки.
• Сдвиньте назад черное резиновое уплотнение по проводам.

Откройте корпус разъема

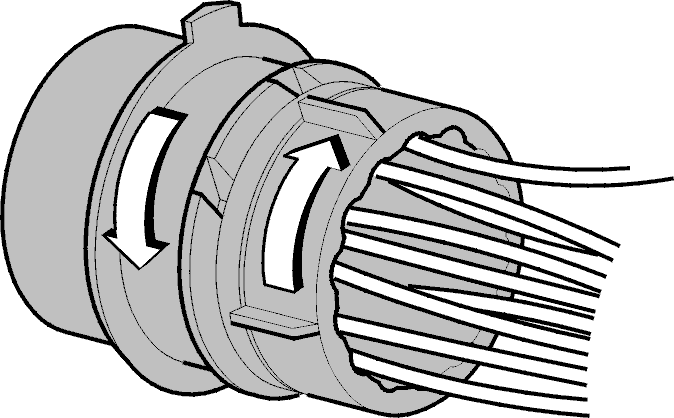

• Откройте вторичный фиксатор розеточного корпуса, для чего поверните два кольца, показанные на рисунке. На открытие вторичного фиксатора укажет щелчок.

Вытащите кабельный контакт

Для этого не требуется использовать инструмент для извлечения контактов.

• Вытащите кабельный контакт через заднюю часть разъема, для чего потяните за провод.

Обожмите новый кабельный контакт

Используется кабельный контакт 1.6 Гнездо для штырька.

• Используйте длину зачистки от 3 до 4 мм и зачистите провод, как это описывается в разделе Отрезание и проверка проводаЗачистка провода.
• Используйте инструмент для обжатия (зеленый) Шифр 🔧 KONTAKTPRESSVERKTYG (GRÖN) и обожмите кабельный контакт, как это описывается в Обжатие кабельного контакта.

Вставьте новый кабельный контакт в корпус

Примечание: Внимание! Вторичный фиксатор корпуса должен быть открыт, смотрите Откройте корпус разъема.

• Вставьте в соответствующую полость корпуса разъема новый кабельный контакт со стороны кабеля. На срабатывание защелки укажет щелчок.

Закройте розеточный корпус

Вторичный фиксатор

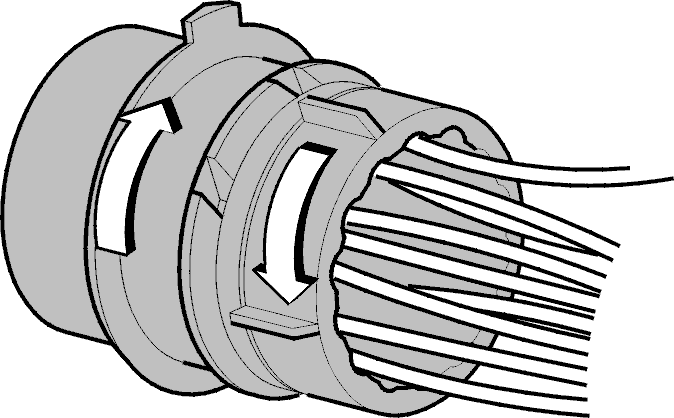

• Закройте вторичный фиксатор, для чего поверните обе части кольца, как показано на рисунке. На закрытие вторичного фиксатора укажет щелчок.

Проверьте

• Осторожно потяните за провода для проверки прочности крепления контакта.

Снова соберите разъем

• Надвиньте резиновое уплотнение на корпус разъема.
• Установите стопорное кольцо на корпус разъема.
