Сращивание приводов с использованием влагостойкого стыкового соединителя

Таблица изолированных влагостойких стыковых соединителей

Подготовьте провода

• Выберите стыковой соединитель, подходящий для сечения провода.
• Обрежьте провода
• Зачистите провода на длину, указанную в вышеприведенной таблице.

Сращивание проводов различного сечения

Если сечения проводов являются настолько различными, что они не входят в один и тот же стыковой соединитель, то поступайте следующим образом:

• Выберите стыковой соединитель для провода с большим сечением.
• Зачистите провод с меньшим сечением на двойную длину и согните зачищенную часть в два раза.

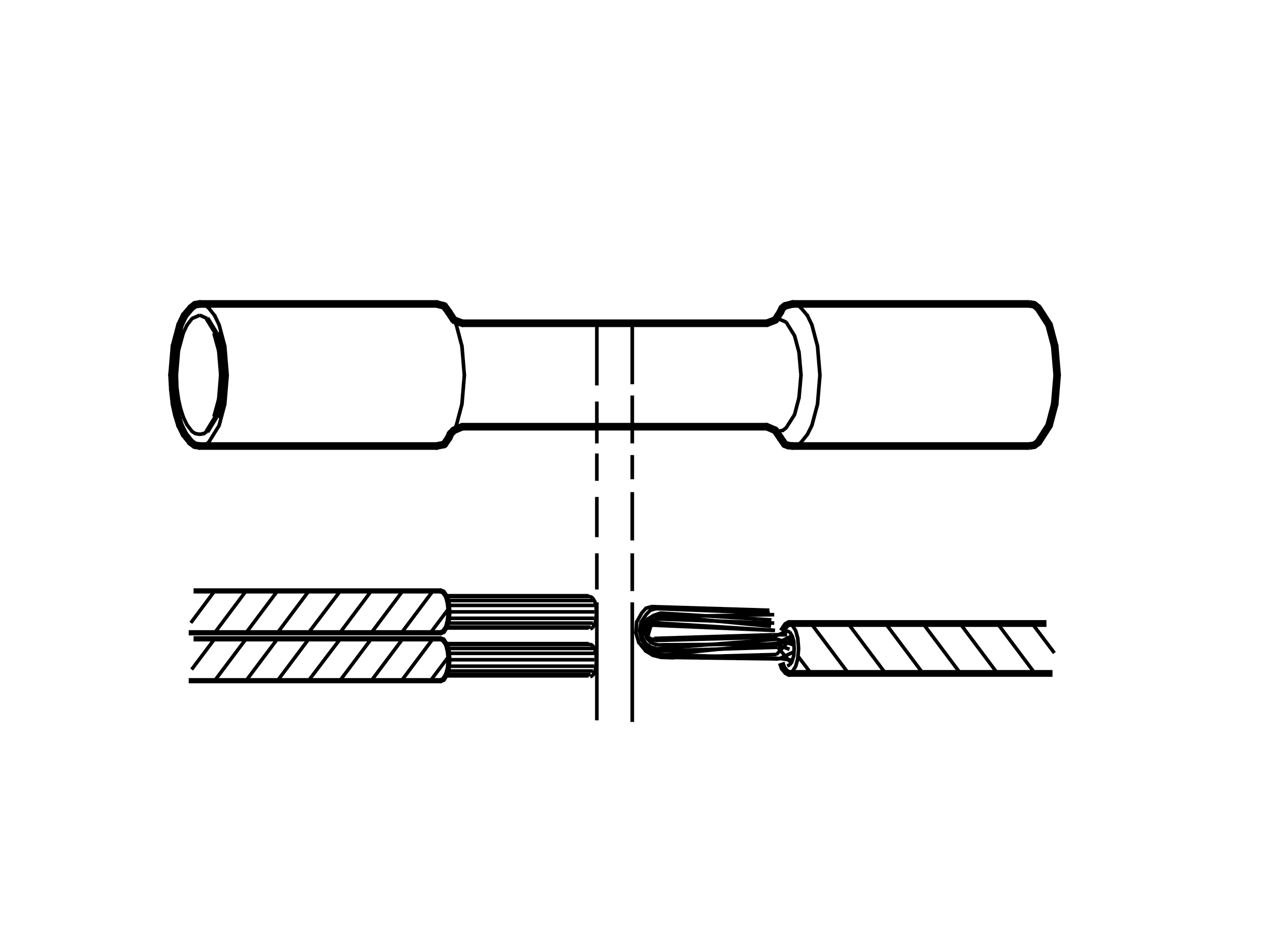

Сращивание нескольких проводов (точка разветвления)

Выберите достаточно большой стыковой соединитель, чтобы в него можно было вставит все провода с одной стороны.Если один провод должен быть вставлен с одной стороны стыкового соединителя, то более чем вероятно, что его сечение окажется слишком маленьким по сравнению с отверстием стыкового соединителя.Зачистите провод на двойную длину и согните его.

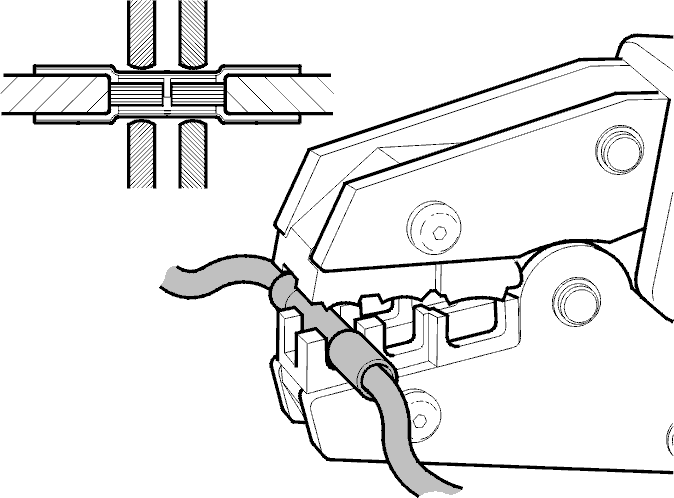

Вставьте стыковой соединитель в инструмент для обжатия

Используйте инструмент для обжатия, который рекомендуется в разделе Другие инструменты.

• Вставьте стыковой соединитель в губки инструмента для обжатия

Используйте подходящую вставку, которая соответствует сечению стыкового соединителя.

• Надавливайте на рукоятки инструмента для обжатия до тех пор, пока вставка в губках инструмента зажмет стыковой соединитель без его деформации.
• Вставьте провода с обеих сторон стыкового соединителя, чтобы каждая зачищенная часть жилы располагалась бы против центрального разделителя стыкового соединителя.

Обжатие стыкового соединителя

До завершения обжатия:

• Убедитесь, что стыковой соединитель правильно расположен в формовочной части инструмента для обжатия.
• Убедитесь, что провода все еще находятся в правильном положении в стыковом соединителе.

Если стыковой соединитель расположен неправильно, то прекратите выполнение обжатия.В большинстве инструментов для обжатия этого типа имеется стопорное устройство, которое может быть освобождено для открывания инструмента. Смотрите рисунок.

завершите обжатие:

• Сожмите ручки инструмента вместе для закрывания губок

Не прекращайте давить на ручки до завершения обжатия. Инструмент может быть открыт только после завершения обжатия.

Осмотрите обжатый стыковой соединитель

Если стыковой соединитель был обжат правильно, то обе точки обжатия должны быть сжаты равномерно.Все провода должны быть обжаты у центра стыкового соединителя и не должны быть смещены к его концам.Потяните за провода чтобы убедиться, что они надежно держатся.

Выполните усадку стыкового соединителя с помощью воздушного нагревателя

После обжатия стыкового соединителя должна быть произведена его усадка с помощью воздушного нагревателя.В стыковом соединителе имеется внутренний слой клея, который освобождается при нагревании и вытекает на провода. Совместное использование обжатия и клея дает возможность получить механически прочное и влагостойкое сращивание.

• Для выполнения усадки обжатого стыкового соединителя используйте воздушный нагреватель с достаточно большой мощностью.

Проверьте результаты усадки
Проверьте результаты усадки. При нормальном ее выполнении клей должен вытечь из концов стыкового соединителя и попасть на место сращивания.
