Пример 3

Корпус розеточного типа Шифр 3523276-8

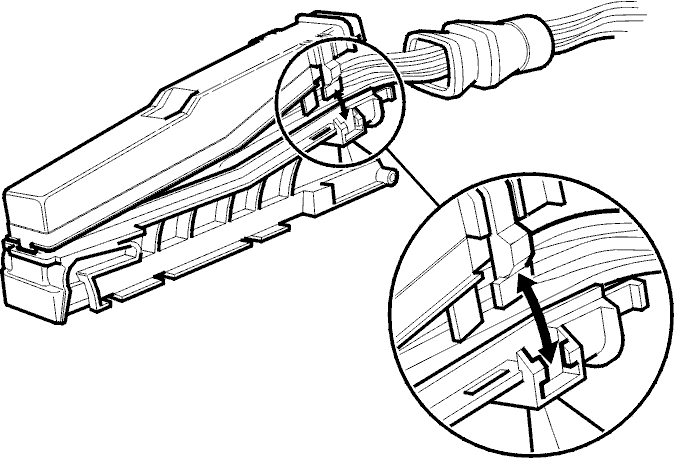

Снимите крышку разъема

• Сдвиньте резиновую втулку назад по проводам.
• Удерживайте обе защелки в нажатом состоянии (по одной с каждой стороны) и потяните крышку разъема вверх.
• Отделите крышку разъема от корпуса.

Откройте корпус разъема

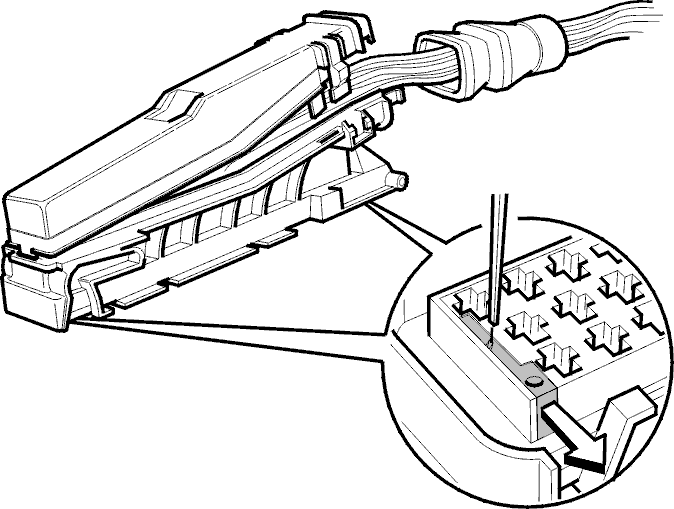

Освободите защелки вторичной фиксации (по одной с каждой стороны) следующим образом:

• Вставьте отвертку с узким лезвием, как показано на рисунке. Осторожно отогните назад защелку с края и сдвиньте вторичный фиксатор слегка вперед (примерно на 1 мм).

Вытащите кабельный контакт

Соблюдайте инструкции, приведенные в Когда в отверстии полости имеется две канавки для извлечения.

Обожмите новый кабельный контакт

Обожмите новый кабельный контакт, как это описывается в Обжатие кабельного контакта.Не забудьте одеть новое уплотнение на провод.

Вставьте новый кабельный контакт в корпус

Примечание: Вторичный фиксатор корпуса должен быть слегка открыт, как это описывается в Откройте корпус разъема.

• Вставьте в соответствующую полость корпуса разъема новый кабельный контакт со стороны кабеля. На срабатывание защелки укажет щелчок.

Закройте корпус

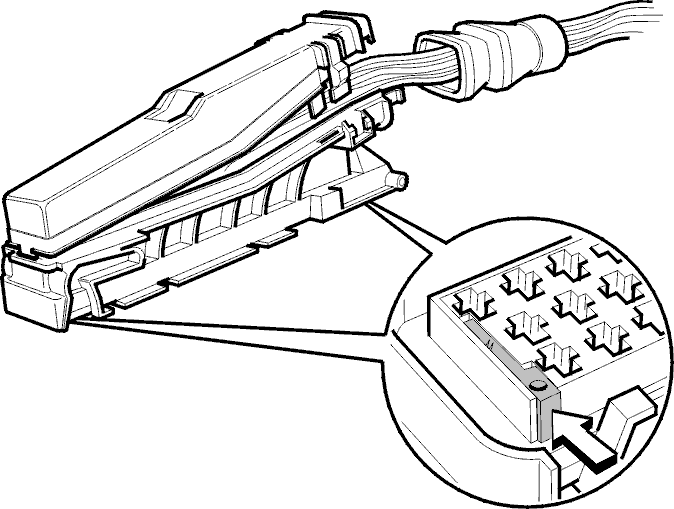

Вторичный фиксатор

• Слегка нажмите на защелки вторичного фиксатора (по одной с каждой стороны) для возвращения их в первоначальное положение.

Проверьте

• Осторожно потяните за провода для проверки прочности крепления контакта.

Снова соберите разъем

• Закройте крышку разъема, для чего нажмите на стопорные защелки (по одной с каждой стороны).

Убедитесь, что защелки правильно зафиксировались.

• Установите резиновое уплотнение на место.
