Когда в отверстии полости имеется две канавки для извлечения

Инструмент для снятия выводов, номер 9814228

Используйте инструмент для снятия выводов, типа заостренных щипцов, номер 9814228.

A 2,8 Плоский штырек, стальное уплотнение одного провода

B 2,8 Таймер и 2,8 Таймерное уплотнение одного провода

C 6,3 Таймер

Этот инструмент для снятия выводов используется для кабельных выводов с двумя запорными шпонками:

Выберите инструмент для снятия выводов правильной ширины

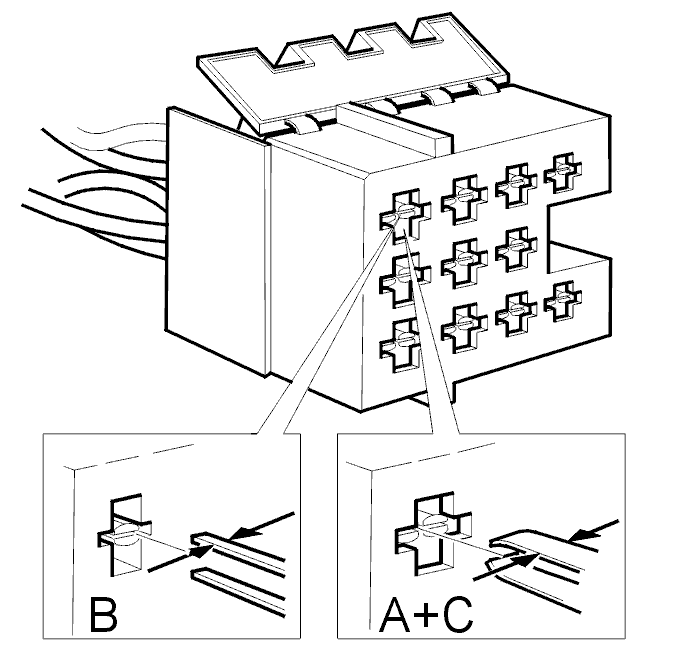

Имеется два размера отверстий полости.См. пример на иллюстрации.Выберите инструмент для снятия выводов с концами, соответствующими канавке для извлечения в отверстии полости.

• Узкие концы имеют ширину 0,9 мм.
• Широкие концы имеют ширину 1,6 мм.

Вдавите кабельный вывод вперед в полость до упора. Это освободит запорную шпонку из защелки полости.Вставьте инструмент для снятия выводов в канавку выше и ниже кабельного вывода. Извлеките кабельный вывод.Всегда выполняйте инструкции, приведенные в разделе Использование инструментов для снятия выводов. Эти инструкции определяют правильную процедуру работы.

• Перейдите к главе Новый кабельный контактУплотнения sws и заглушки, чтобы получить инструкции о том, как обжать новый кабельный вывод.
