Уплотнения sws и заглушки

Уплотнения sws для кабельных контактов

Осторожно: Всегда используйте уплотнения с размерами, соответствующими проводу.

Уплотнения всегда должны использоваться для кабельных контактов с обозначениями sws.Как определить кабельный контакт, для которого необходимо использовать уплотнение:

• Если имеется отверстие или прорезь (смотрите стрелку на рисунке) в выступах для изоляции, то должно использоваться уплотнение.

Уплотнения используются в тех случаях, когда на кабели воздействуют агрессивные условия внешней среды и есть риск проникновения влаги в полости корпуса разъема.Уплотнения на основе резины предотвращают окисление и сохраняют влагозащитные свойства даже при воздействии сильной вибрации и экстремальных температур.Уплотнения обжимаются вокруг провода на выступах для изоляции кабельного контакта.Уплотнения имеют различные цвета. Цветовая кодировка, используемая для обозначения размеров, приведена в следующей таблице.

Таблица уплотнений для кабельных контактов

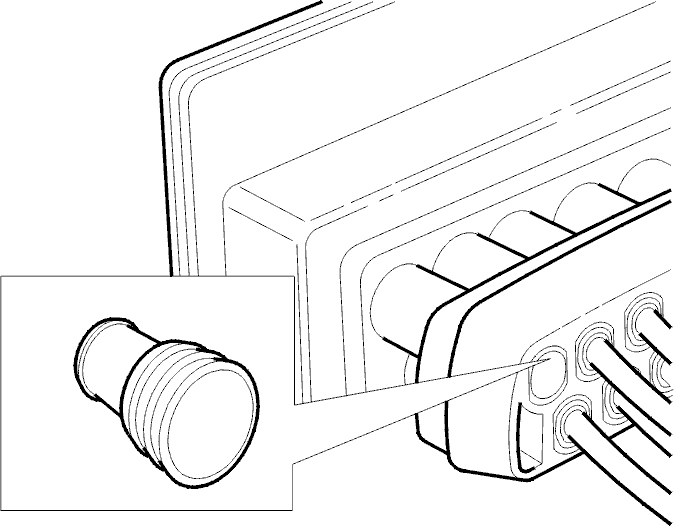

Заглушка

Заглушки используются для закрывания неиспользуемых полостей во влагостойких корпусах разъемов.Заглушка напоминает уплотнение, но в ней нет отверстия для прохождения провода.Заглушки входят в ремонтный комплект Шифр 🔧 ERSATT AV 9512644 для корпусов разъемов с кабельными контактами типа 2.8 sws.
