Пример 1

Корпус разъема розеточного типа Шифр 3523410-3, и соответствующий разъем вилочного типа

Снимите корпус разъема

• Оттяните назад резиновую крышку на проводах
• Снимите резиновую прокладку (только для розеточных разъемов).
• Осторожно освободите зажимы, для чего отгибайте их с помощью маленькой отвертки (по зажиму в каждую сторону).
• Нажмите на защелку в передней части корпуса и отделите корпус от крышки разъема.

Откройте корпус разъема

Откройте вторичный фиксатор корпуса, как показано на рисунке.

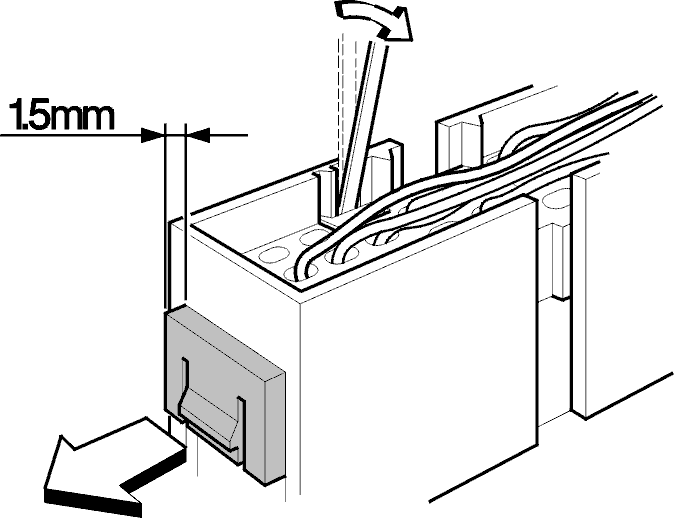

• Вставьте маленькую отвертку (с шириной лезвия около 3 мм), как показано на рисунке. Осторожно согните защелку вторичного фиксатора наружу и сдвиньте стопорную крышку вперед на 1.5 мм.

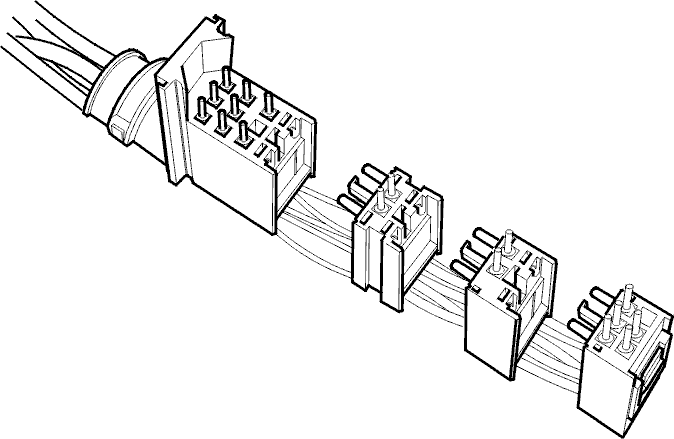

Для комбинированного штырькового корпуса выполните следующие действия:

• Отделите штырьковые корпуса друг от друга.

на рисунке показаны штырьковые корпуса со стороной с контактами, направленной вверх.

Откройте часть корпуса для замены контакта

Передняя часть корпуса

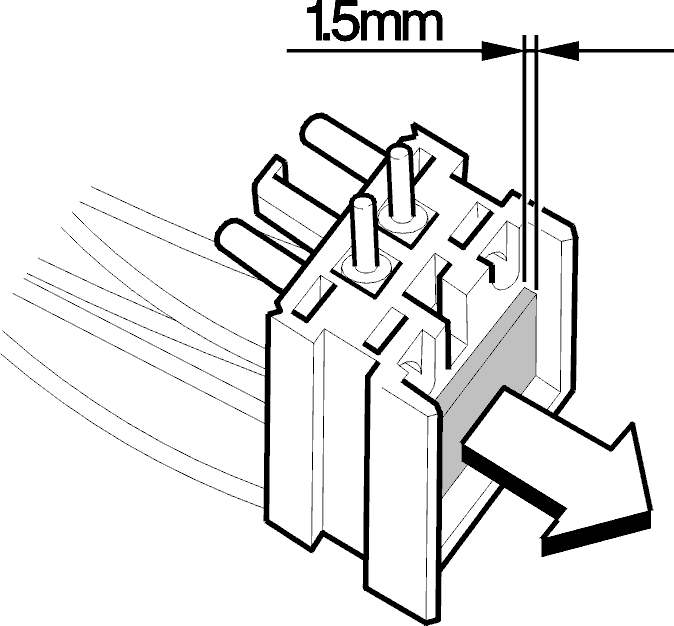

• Для того, чтобы открыть переднюю часть корпуса, осторожно согните вторичный фиксатор наружу и сдвиньте стопорную крышку вперед на 1.5 мм.

Другие части корпуса

• Для открывания других частей корпуса нажмите на фиксирующую защелку со стороны кабеля и сдвиньте стопорную крышку вперед на 1.5 мм.

Вытащите кабельный контакт

Для этого не требуется использовать инструмент для извлечения контактов.

• Вытащите кабельный контакт из задней части, для чего потяните за провод.

Обожмите новый кабельный контакт

Используется контакт типа 1.6 Штырек/Штырек.

• Используйте длину зачистки от 3 до 4 мм и зачистите провод, как это описывается в разделе Отрезание и проверка проводаЗачистка провода.
• Используйте инструмент для обжатия (зеленый) Шифр 🔧 KONTAKTPRESSVERKTYG (GRÖN) и обожмите кабельный контакт, как это описывается в Обжатие кабельного контакта.

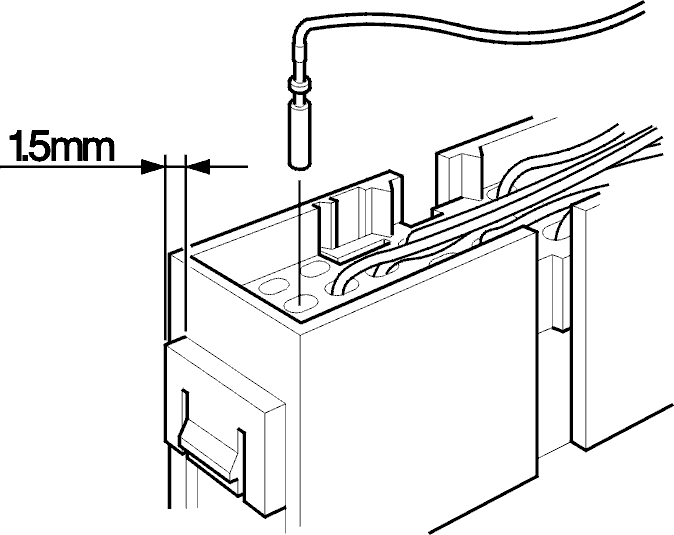

Вставьте новый кабельный контакт

Примечание: Внимание! Стопорная крышка должна находиться в открытом положении и выступать на 1.5 мм, как описывается в Откройте корпус разъема.

• Вставьте в соответствующую полость корпуса разъема новый кабельный контакт со стороны кабеля. При полном вставлении контакта может быть слышен щелчок.

Закройте корпус разъема

Вторичный фиксатор

• Установите стопорную крышку в первоначальное положение для вторичной фиксации корпуса разъема. На срабатывание фиксатора будет указывать щелок.

Проверьте

• Осторожно потяните за провода для проверки прочности крепления контакта.

Снова соберите разъем

• Закройте крышку разъема. Убедитесь, что сработали защелки (3 защелки).
• Замените прокладку (только для розеточных разъемов).
• Надвиньте резиновое уплотнение на корпус разъема
