Точки заземления и окисление

Воздействие факторов окружающей среды

Вибрация, изменения температуры, газы и коррозирующие вещества (например, дорожная соль) отрицательно воздействуют на кабельные соединения. Некачественное выполнение соединений или неправильная герметизация разъемов приводит к снижению срока службы и к ухудшению качества.

Поверхностные оксиды

Все металлические поверхности окисляются при контакте с воздухом. Поэтому после зачистки провода кабельный контакт для обжатия должен быть одет на него как можно быстрее.Большая часть кабельных контактов является лужеными. Олово быстро окисляется и окислы образуют твердый слой на мягкой поверхности олова, который легко ломается при соединении штырька или гнезда для создания контакта.Наличие окислов вокруг точек контакта обеспечивает газонепроницаемое соединение, которое предотвращает дальнейшее окисление и обеспечивает хороший электрический контакт.

Точки заземления

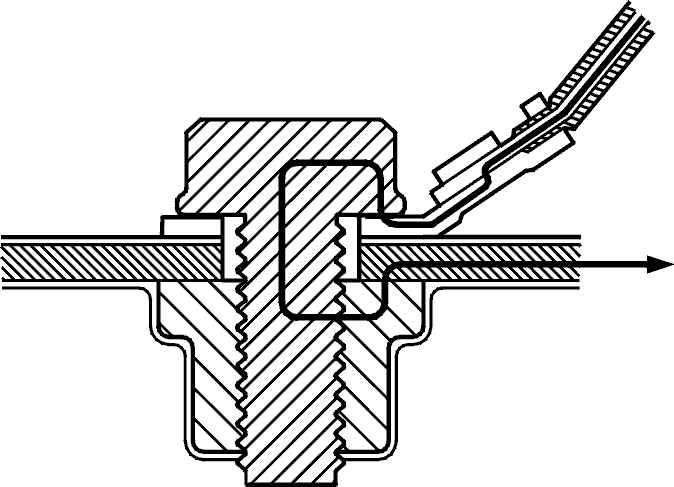

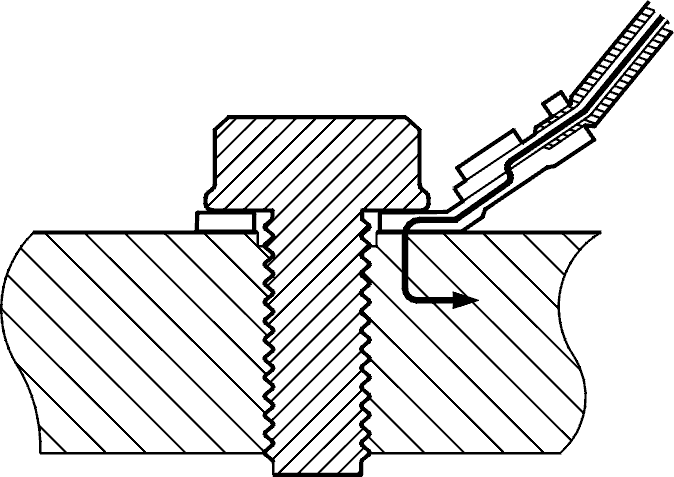

Точки заземления в автомобиле являются очень важными частями электрической системы автомобиля, так как для уровней напряжения всех подсистем точка заземления используется в качестве опорного уровня напряжения (0 В).На рисунке показано винтовое подключение к точке заземления блока цилиндров (верхний рисунок) и кузова (нижний рисунок). Линии со стрелками показывают путь электрического тока через точку контакта.Плохой контакт в точке заземления окажет отрицательное воздействие на работу электрических систем автомобиля. Таким образом, очень важным оказывается подержание хорошего контакта в точках заземления, винт должен быть туго завинчен и кабельные контакты должны быть правильно прикреплены к проводу.Особенно важными являются те точки заземления, в которых к одной точке подключается несколько проводов.

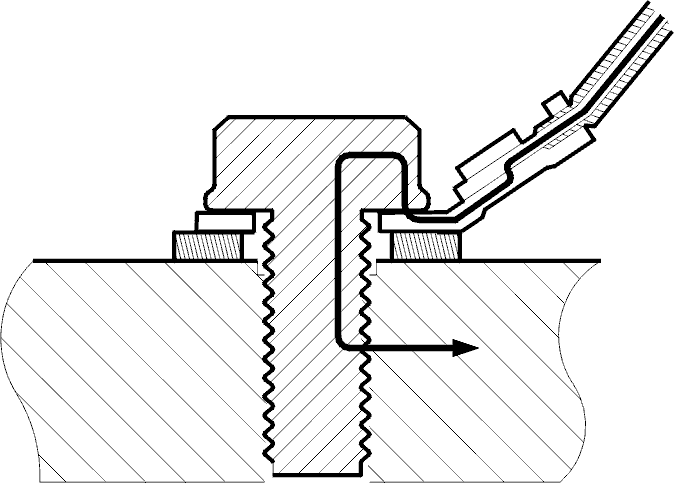

Примечание: Не должно быть окисления между кабельным контактом и головкой винта.

Установка

Всегда очищайте место вокруг винтов, гаек и контактных поверхностей.
