Вторичный фиксатор типа крышки полости

Общие указания

Обратите внимание, что данные указания имеют общий характер, на практике могут встречаться отступления от них.Рассматривайте показанные примеры и описанные процедуры в качестве общих указаний.

Откройте крышку полости/фиксирующую пластину

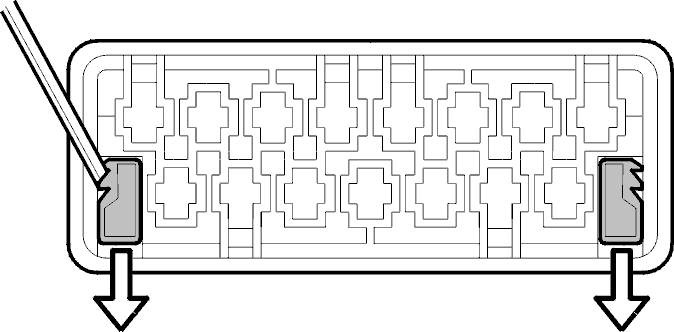

Для некоторых типов разъемов необходимо использовать маленькую узкую отвертку, для других не требуется использовать никакие инструменты.Вторичный фиксатор для такого типа разъемов открывается с помощью установки крышки полости/фиксирующей пластины в открытое положение. Имеется два положения - открытое и закрытое.

• Поднимите вверх, надавите или отсоедините от фиксирующей пластины

При отпирании пластины и переводе ее в открытое положение должен быть слышен щелчок.

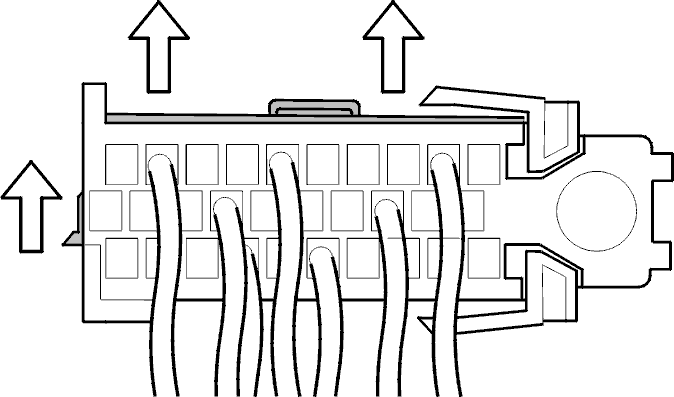

Примечание: Если в разъеме используется длинная узкая фиксирующая пластина, то убедитесь, что она открылась полностью, а не только с одной стороны. Освободите фиксирующую пластину вдоль всей длинной стороны.

Другие примеры крышки полости/фиксирующей пластины

Дополнительные примеры разъемов с крышкой полости/фиксирующей пластиной и процедуры для их открывания описываются в главе Пример 1Пример 2AПример 2BПример 3Пример 4.

Выполните дальнейшие действия

Для замены кабельного контакта необходимо вытащить старый кабельный контакт из корпуса разъема.

• Перейдите к Различные типы кабельных контактовОбщие сведения о первичных фиксаторахИспользование инструментов для снятия выводовКогда в отверстии полости имеется две канавки для извлеченияОтверстие полости с одной канавкой для извлеченияКорпус разъема с полуоткрытой стороной контактовРазъемы с квадратными отверстиями полостейКорпуса контактов с круглыми отверстиями полостейРазъемы с одним контактом.
