Корпус разъема с полуоткрытой стороной контактов

A 2.8 Лепестковый sws

B 6.3 Лепестковый (также выпускаются размеры 2.8 и 9.5)

Выберите инструмент для извлечения контактов с кончиком, соответствующим отверстию полости.

• Ширина кончика узкого инструмента составляет 1.5 мм.
• Ширина более широкого кончика составляет 2.7 мм.

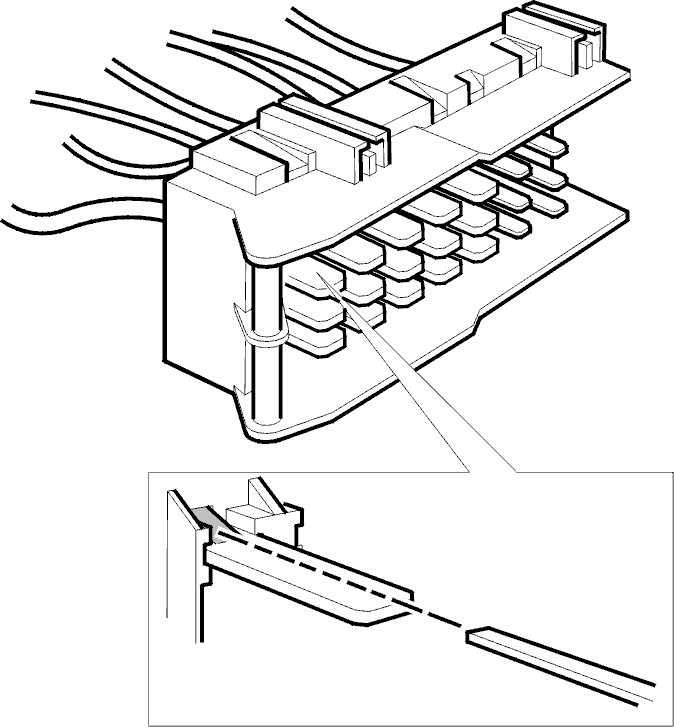

Вдавите кабельный контакт в полости вперед до отказа для освобождения фиксирующей планки от защелки полости.Вставьте инструмент для извлечения контактов в канавку, как показано на рисунке.Всегда выполняйте инструкции, приведенные в разделе Использование инструментов для снятия выводов которые определяют правильные процедуры работы.

• Перейдите к главе Новый кабельный контактУплотнения sws и заглушки. Замена кабельного контакта с целью обжатия нового кабельного контакта.

В корпусах разъемов этого типа кабельные контакты частично открыты и фиксирующие планки видны в полостях.Обычно в таких разъемах используются только лепестковые контакты с одной фиксирующей планкой.На рисунках показано:

Используйте инструмент для извлечения контактов Шифр 🔧 REPARATIONSSATS 1 (LEDNINGSREPARATION).На рисунке внизу показан корпус с лепестковыми контактами. Описание извлечения кабельных контактов прочитайте в Корпуса контактов с круглыми отверстиями полостей.
