Пример 4

Корпус розеточного типа Шифр 1362989-4 и соответствующий вилочный корпус

Откройте корпус разъема

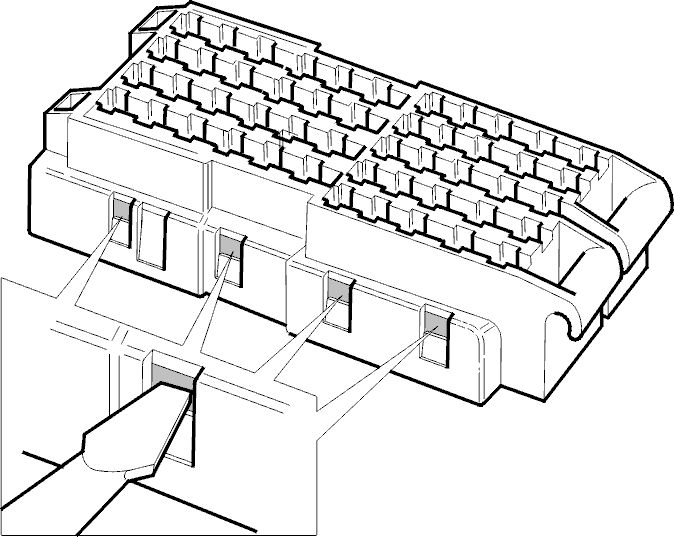

Держите корпус разъема как показано на рисунке и откройте вторичный фиксатор следующим образом:

• С помощью маленькой отвертки вдавите защелки вторичного фиксатора со стороны, показанной на рисунке. Будет слышен щелчок.

При вдавливании вторичного фиксатора откроется стопорная крышка и полости.

Вытащите кабельный контакт

Соблюдайте инструкции, приведенные в Отверстие полости с одной канавкой для извлечения.

Обожмите новый кабельный контакт

Обожмите новый кабельный контакт, как это описывается в Обжатие кабельного контакта.

Вставьте новый кабельный контакт в корпус

Примечание: Внимание! Вторичный фиксатор корпуса должен находиться в открытом положении, как это описывается в Откройте корпус разъема.

• Вставьте в соответствующую полость корпуса разъема новый кабельный контакт со стороны кабеля. На срабатывание стопорной планки укажет щелчок.

Закройте корпус

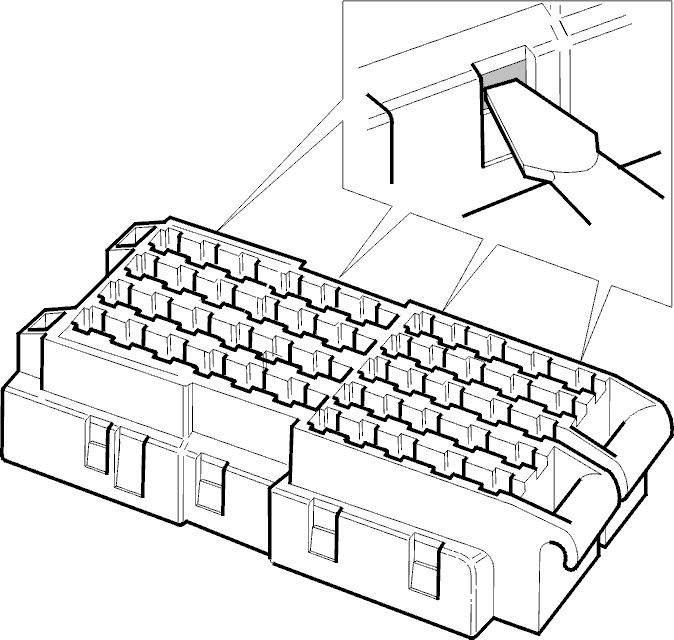

Держите корпус, как показано на рисунке, и закройте его с помощью запирания вторичного фиксатора следующим образом:

• С помощью маленькой отвертки вдавите защелки вторичного фиксатора с противоположной стороны. На закрывание вторичного фиксатора укажет щелчок.
