Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5254T4 | 2004–2007 |
| V70 (00-08) | B5254T4 | 2004–2007 |
| V70 (00-08) | D5244T | 2004, 2005 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2004, 2005 |
| XC90 | B5254T2 | 2004–2007 |
| XC90 | D5244T | 2004–2006 |
| XC90 | D5244T4 | 2006–2011 |
| XC90 | D5244T5 | 2008–2011 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие компонентов
S60R (двигатель B5254T4)
Снимите центральную консоль. См.: Центральная консоль, замена.
S60 (другие двигатели)
Снимите центральную консоль. См.: Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70R (двигатель B5254T4)
Снимите центральную консоль. См.: Центральная консоль, замена.
V70 (другие двигатели)
Снимите центральную консоль. См.: Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70XC/XC70
Снимите центральную консоль. См.: Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
XC90
Снимите центральную консоль. См.: Центральная консоль, замена.
S60 и V70
Снимите ручку рычага переключателя передач. См.: Ручка рычага переключателя передач, замена.
XC90
Снимите ручку рычага переключателя передач. См.: Ручка рычага переключателя передач, замена

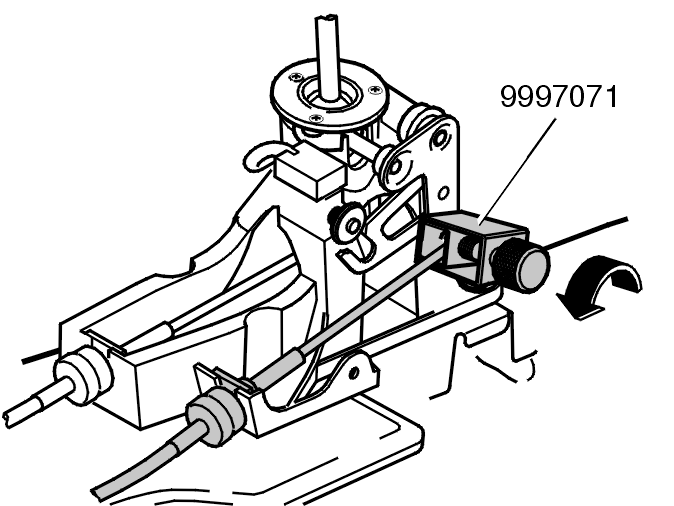

Снятие троса переключателя передач с шарового шарнира
Подсказка: Чтобы вытянуть трос переключателя передач, винт на съемнике поворачивается против часовой стрелки.
Снимите трос переключателя передач с шарового шарнира. Используйте: 🔧 Съемник.

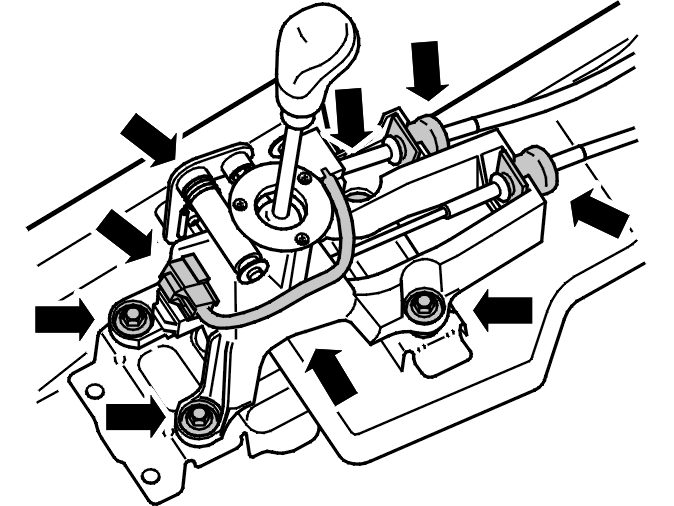

Снятие узла переключателя передач
Снимите:
- разъем
- винты узла переключателя передач. Поднимите узел переключателя передач и поверните его так, чтобы появился доступ к тросу переключателя нижних передач.

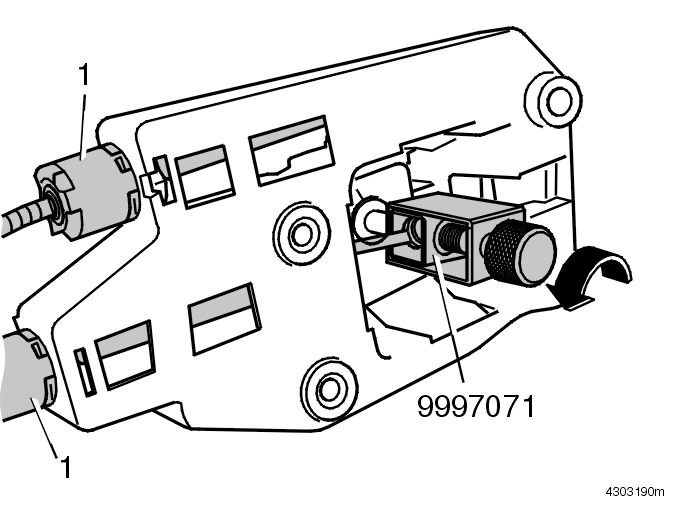

Снятие троса переключателя передач с шарового шарнира и узла переключателя передач
Подсказка: Чтобы вытянуть трос переключателя передач, винт на съемнике поворачивается против часовой стрелки.
Снимите трос переключателя передач с шарового шарнира. Используйте: 🔧 Съемник. Осторожно отожмите защелки (1) и сдвиньте вверх трубки троса на обоих тросах переключателя передач.
Установка
Примечание: Моменты затяжки см.: Момент затяжки.

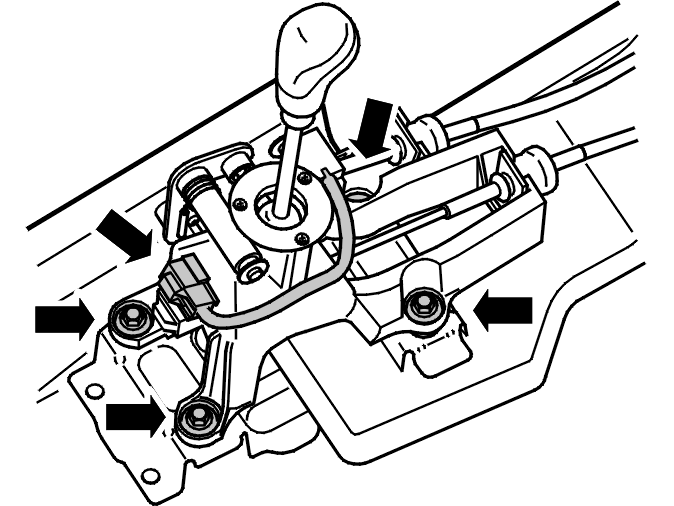

Установка тросов и узла переключателя передач
Установите:
- тросы переключателя передач на рычагах на узле переключателя передач. Надвиньте трубки тросов на узел переключателя передач рукой
- узел переключателя передач на кузове (M8)
- разъем на узле переключателя передач.
Завершение
S60 и V70
Установите ручку рычага переключателя передач. См.: Ручка рычага переключателя передач, замена.
Установите ручку рычага переключателя передач. См.: Ручка рычага переключателя передач, замена.
S60R (двигатель B5254T4)
Установите центральную консоль. См.: Центральная консоль, замена.
S60 (другие двигатели)
Установите центральную консоль. См.: Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70R (двигатель B5254T4)
Установите центральную консоль. См.: Центральная консоль, замена.
V70 (другие двигатели)
Установите центральную консоль. См.: Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70XC/XC70
Установите центральную консоль. См.: Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
XC90
Установите центральную консоль. См.: Центральная консоль, замена.
