Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 XC (01-) / XC70 (-07) | — | 2005–2007 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие центральной консоли
Сдвиньте сиденья назад/вниз.Надежно задействуйте стояночный тормоз.Установите рычаг переключателя передач в нейтральное положение
Снимите:
- боковую панель. См.:
- резиновый коврик в вещевом отделении
- 5 винтов
- панель переключателя передач. См.: Панель, кожух, переключатель передач, замена
- боковой элемент стояночного тормоза. См.:
- заднюю пепельницу. См.: Пепельница, сзади, замена.
Отсоедините разъемы.
Осторожно: Нанесите защиту на рычаг стояночного тормоза, чтобы не повредить его.

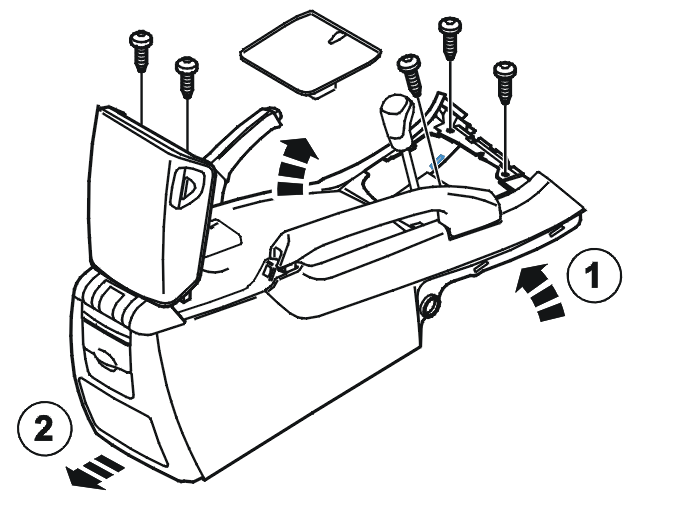

Начните выполнять операцию, осторожно поднимая центральную консоль на переднем крае. Поднимите консоль так, чтобы она прошла направляющие выступы. Затем поднимите задний край и переместите центральную консоль над стояночным тормозом.
Перестановка компонентов
Перестановка компонентов
Переставьте:
- узел прикуривателя. См.: Узел прикуривателя/электрическое гнездо сзади, замена
- крышку/подлокотник. См.: Крышка/подлокотник, туннель, замена
- верхнюю боковую панель центральной консоли. См.: Боковая панель, верхняя, центральная консоль, замена.
Установка
Установка центральной консоли
Осторожно: Нанесите защиту на рычаг стояночного тормоза, чтобы не повредить его.
Установите:
- центральную консоль, осторожно надвинув ее на рычаг стояночного тормоза и выровняв направляющие штифты на переднем крае
- 5 винтов
- резиновый коврик в вещевом отделении
- боковой элемент стояночного тормоза. См.:
- панель переключателя передач. См.: Панель, кожух, переключатель передач, замена
- боковую панель. См.:
- разъемы
- заднюю пепельницу. См.: Пепельница, сзади, замена.
