Центральная консоль, замена (2003, 2004)

Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие центральной консоли туннеля

Снимите:

• подлокотник на центральной консоли , выбрав один из следующих трех вариантов:

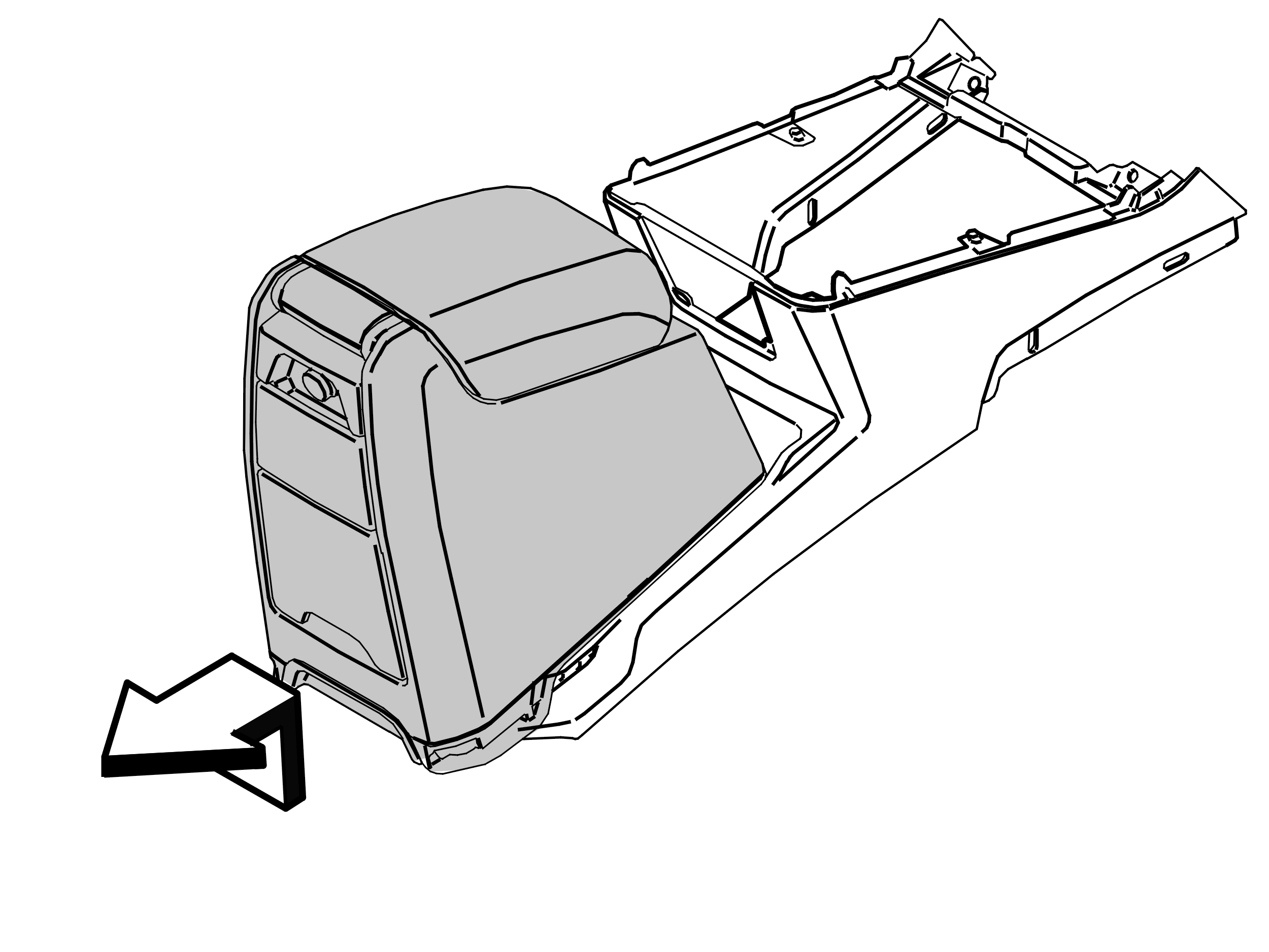

• Вар 1 Отпустите ручку у нижнего заднего края подлокотника, потяните назад.

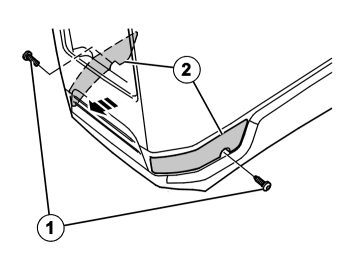

• Вар 2 Выверните 2 винта(1). Выжмите защелки(2), потяните назад.
• Вар 3 Снимите 2 крышки(2). Выверните 2 винта(1), потяните назад.

• крышку.

• панель переключателя передач.

Выдавите раму из панели переключателя передач.

Снимите:

• боковые панели, левую и правую.

• разъемы с держателя кабель

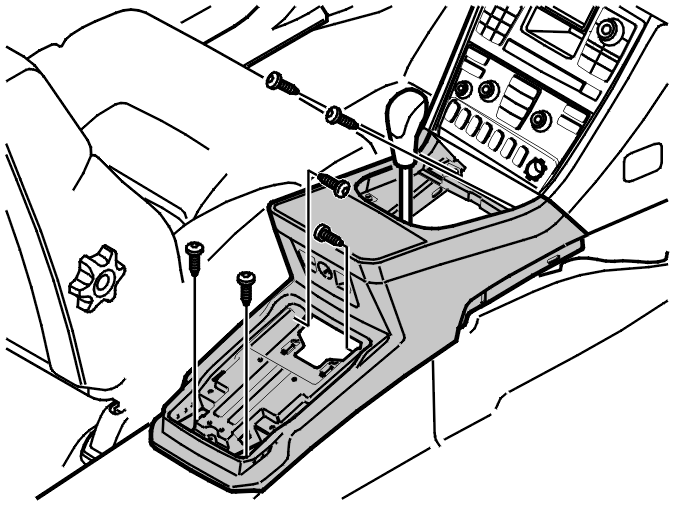

• 6 винта.

Поднимите и выньте центральную консоль туннеля.

Установка центральной консоли туннеля

Установите:

• разъемы
• центральную консоль туннеля.

Примечание: Убедитесь, что центральная консоль туннеля расположена правильно по отношению к направляющей приборной панели.

Установите:

• 6 винта. Затяните
• раму панели переключателя передач
• панель переключателя передач
• крышку.
• подлокотник на центральной консоли туннеля.
