Центральная консоль, замена (B5204T5, B5234T3, B5234T7)

Снятие центральной консоли туннеля

V70

• Снимите центральную консоль. См. Снятие центральной консоли (V70).

V70XC

• Снимите центральную консоль. См. Снятие центральной консоли (V70XC).

Снятие центральной консоли (V70)

• Сдвиньте сиденье назад и вниз
• Полностью задействуйте стояночный тормоз
• Установите рычаг переключателя передач в нейтральное положение
• Снимите держатель ручки. См. Держатель для ручки
• Снимите боковую панель. См. Замена боковой панели
• Выньте резиновый коврик из вещевого отделения
• Ослабьте 2 винта на переднем и заднем краях центральной консоли
• Снимите панель переключателя передач. См. Замена панели переключателя передач
• Снимите боковой элемент стояночного тормоза. См. Замена панели стояночного тормоза
• Снимите заднюю пепельницу. См. Замена задней пепельницы
• Начните выполнять операцию, осторожно поднимая центральную консоль на переднем крае. Поднимите консоль так, чтобы она прошла направляющие выступы
• Поднимите на заднем крае и сдвиньте центральную консоль над стояночным тормозом.

Установка центральной консоли туннеля

Установите:
В обратном порядке.

Снятие центральной консоли (V70XC)

• Сдвиньте сиденье назад и вниз
• Полностью задействуйте стояночный тормоз
• Установите рычаг переключателя передач в нейтральное положение
• Снимите держатель ручки. См. Держатель для ручки
• Снимите боковую панель. См. Замена боковой панели
• Выньте резиновый коврик из вещевого отделения
• Ослабьте 2 винта на переднем и заднем краях центральной консоли
• Снимите панель переключателя передач. См. Замена панели переключателя передач
• Снимите боковой элемент стояночного тормоза. См. Замена панели стояночного тормоза
• Снимите заднюю пепельницу. См. Замена задней пепельницы
• Начните выполнять операцию, осторожно поднимая центральную консоль на переднем крае. Поднимите консоль так, чтобы она прошла направляющие выступы
• Поднимите на заднем крае и сдвиньте центральную консоль над стояночным тормозом.

Установка центральной консоли туннеля

Установите:
В обратном порядке.

Замена панели стояночного тормоза

• Поднимите панель прямо вверх
• Навинтите кожух на рычаг стояночного тормоза.

Установите:
В обратном порядке.

Замена панели переключателя передач

• Передвиньте переключатель передач в заднее положение
• Освободите защелки на переднем крае
• Поднимите передний край панели
• Поднимите панель.

Освободите четыре защелки на обратной стороне.Нажмите вверх внутренюю часть панели.Освободите раму.

Примечание: Не тяните и не поднимайте кожух. Это может повредить швы.

Установите:
В обратном порядке.

Замена боковой панели

• Снимите звукоизоляционную панель
• Сдвиньте переднее сиденье в крайнее заднее положение
• Поверните зажимы на 1/4 оборота.

Подсказка: Используйте шайбу или монету.
- Сдвиньте панель назад
- Снимите панель.

• Отстегните наконечник.

Установите:
В обратном порядке.

Замена задней пепельницы

• Откройте пепельницу, так чтобы она прошла мимо крючков
• Освободите пепельницу, нажав на верхний край
• Слегка надавите вниз
• Освободите боковые защелки
• Оттяните держатель назад
• Снимите разъем.

Установите:
В обратном порядке.

Замена центральной пепельницы

• Выверните три винта
• Освободите пепельницу, нажав на верхний край.

Установите:
В обратном порядке.

Замена переднего и заднего ящика

Снимите задний ящик:

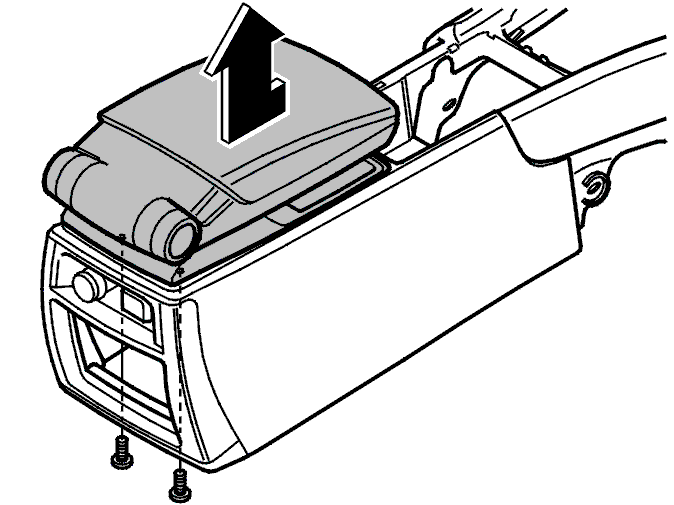

• Ослабьте 2 винта на заднем крае
• Освободите передний край, сжав ящик.

Снимите передний ящик:

• Ослабьте 2 винта на переднем крае
• Освободите задний край, сжав ящик.

Установите:
В обратном порядке.

Замена вещевого отделения

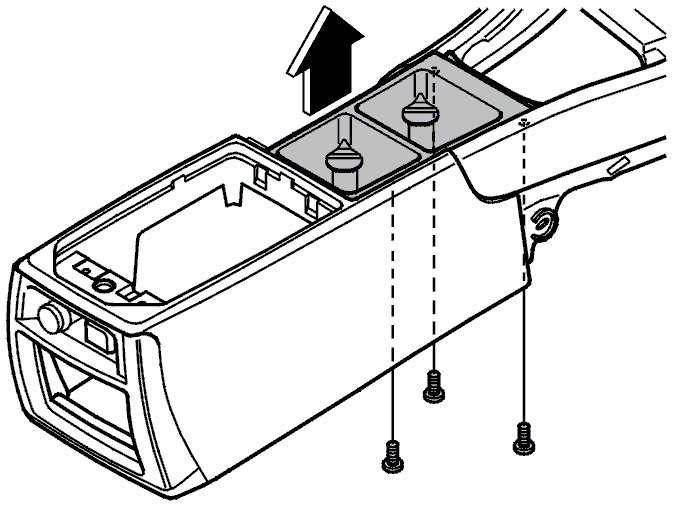

• Выверните два винта
• Сдвиньте вещевое отделение назад и поднимите вверх.

Снятие подлокотника

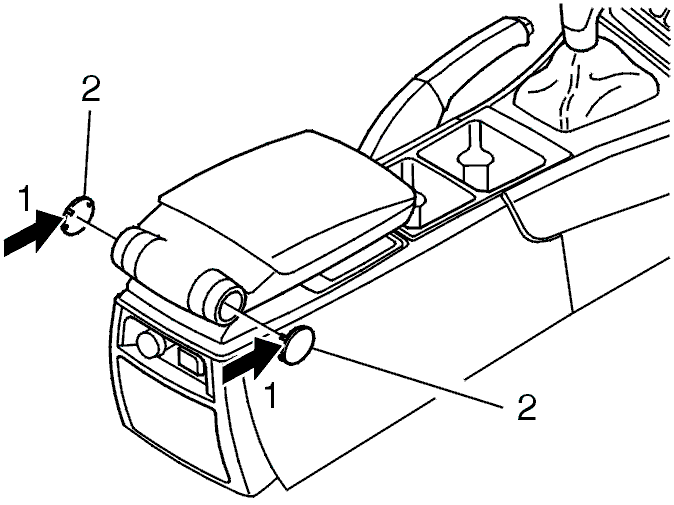

Осторожно снимите крышку (2).

Подсказка: Удерживайте задний конец (1).

Примечание: Используйте круглогубцы.

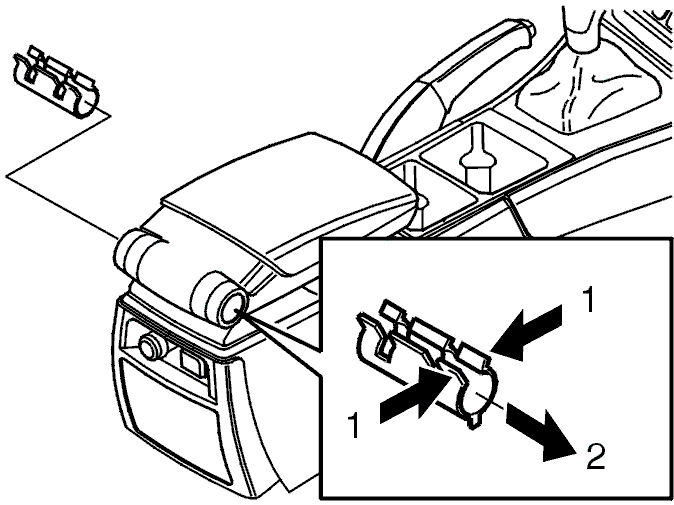

Снимите защелку, сдавив ее (1) и вытянув ее (2).

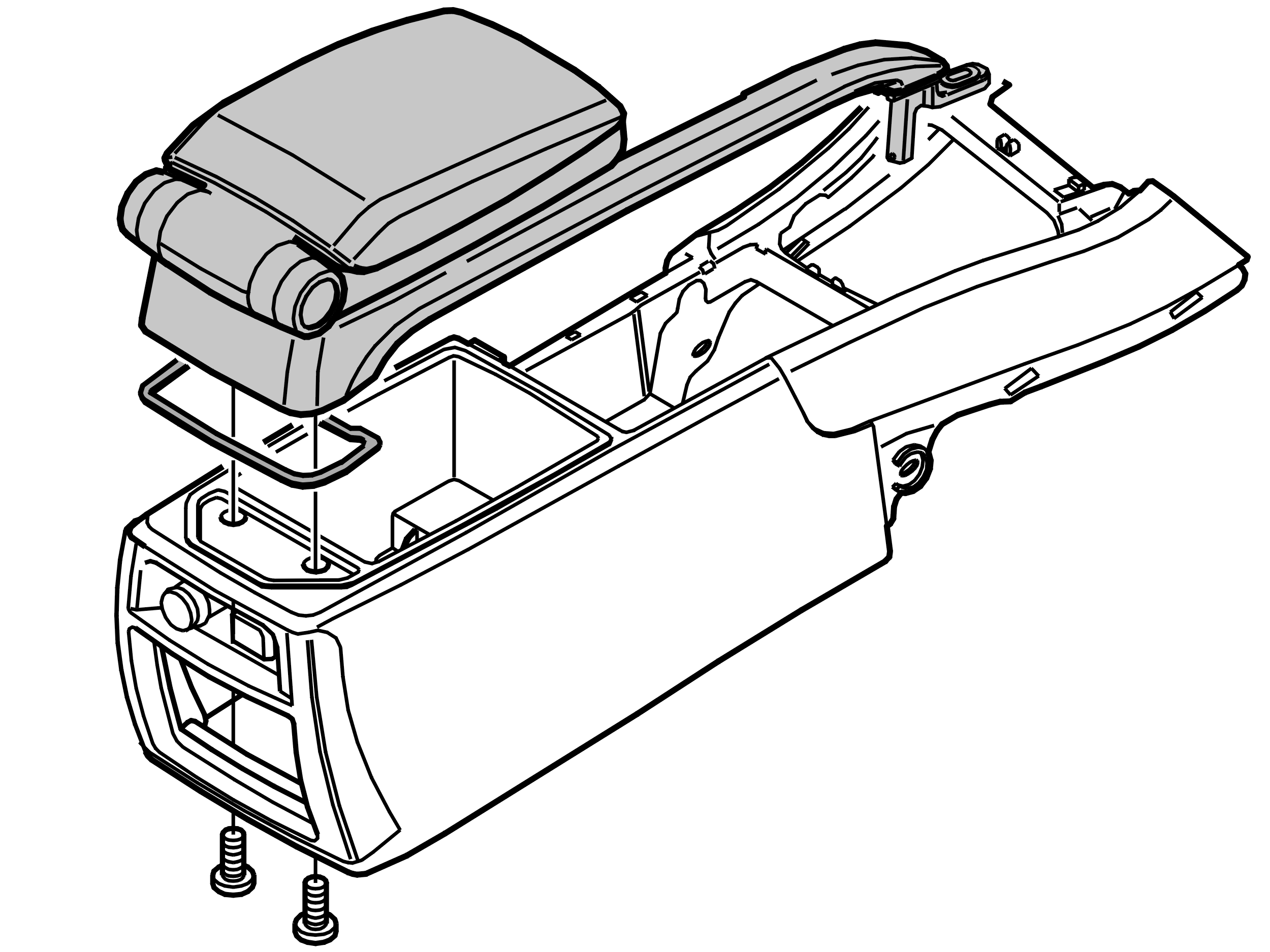

Сожмите вал (1) и вытяните (2).Разъедините подлокотник

Установите:
В обратном порядке.

Замена задней корзины для бумаг

• Потяните корзину для бумаг назад и вверх (1)
• Отцепите верхнее крепление, наклонив края наружу (2)
• Выньте корзину для бумаг.

Снятие телефонной трубки

Снимите телефонную трубку. См. Телефонная трубка, замена.

Снятие ручки (Применимо только к V70XC)

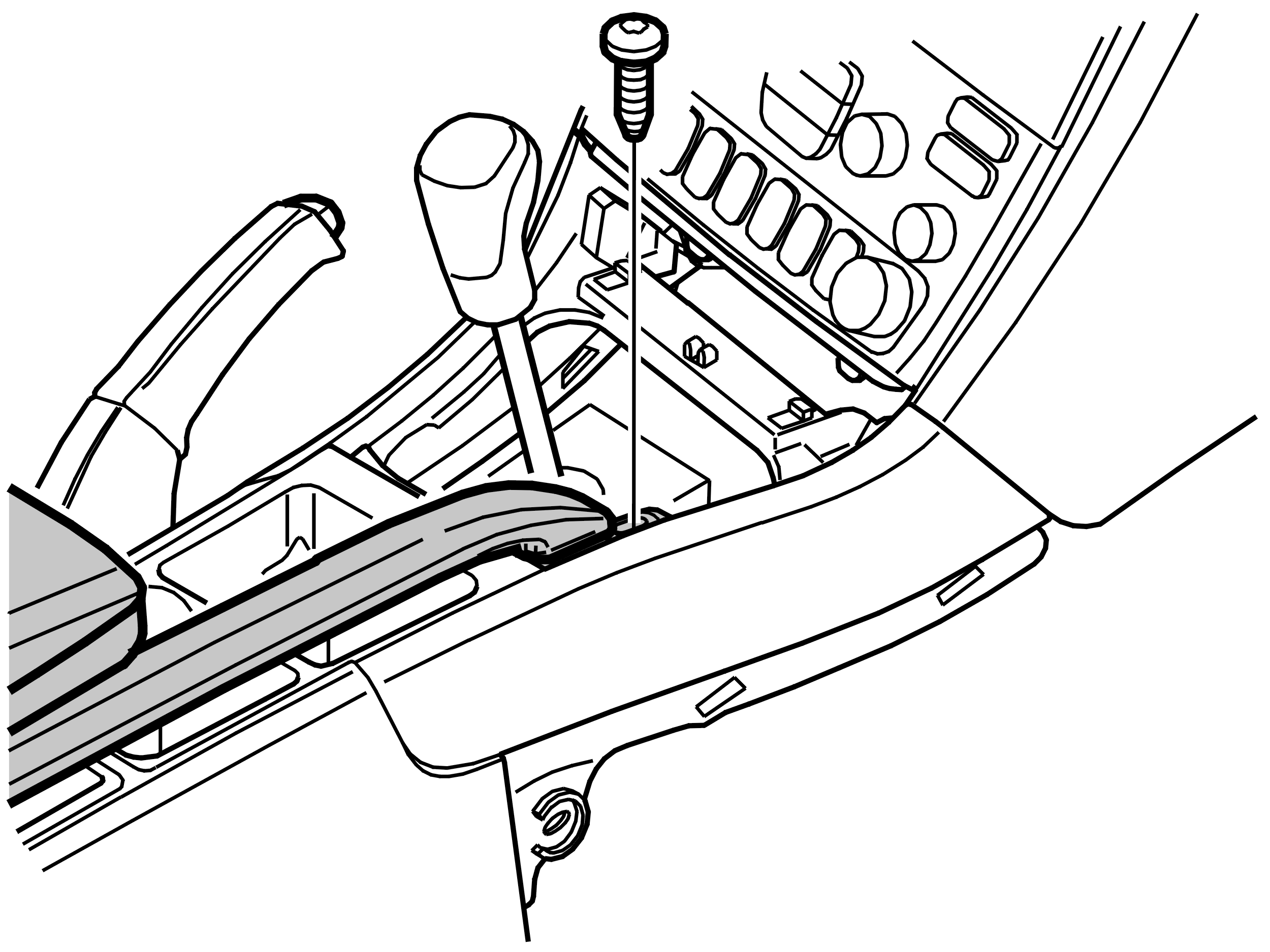

Выверните один винт на переднем крае.Снимите ручку.

Выверните два винта.Выдавите ручку на переднем крае центральной консоли.

Выверните два винта на заднем крае.Снимите вещевой лоток центральной консоли.

Установка ручки (Применимо только к V70XC)

Установите:

• вещевое отделение
• ручку
• центральную консоль.
