Центральная консоль, замена (2001, 2002)

Подготовительные работы

Сдвиньте сиденье в крайнее заднее нижнее положение.Полностью задействуйте стояночный тормоз.Переведите рычаг переключателя передач в нейтральное положение.

Снятие центральной консоли туннеля

Снимите:

• держатель авторучки. См. Держатель для ручки
• боковую панель. См. Замена боковой панели
• переключатель передач. См. Замена панели переключателя передач
• лоток для монет/отделение для хранения компакт-дисков в вещевом лотке задней центральной консоли. См. Снятие лотка для монет или отделения для компакт-дисков
• боковой элемент стояночного тормоза. См. Замена панели стояночного тормоза
• заднюю пепельницу/панель. См. Замена задней пепельницы.

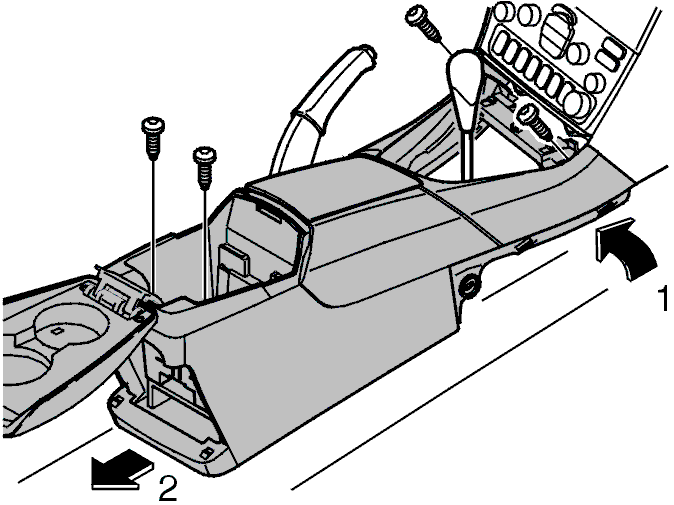

Отсоедините жгут проводов на заднем крае центральной консоли.Ослабьте 2 винта на переднем крае центральной консоли и 2 винта на заднем крае.Осторожно поднимите передний край центральной консоли.Затем поднимите задний край и надвиньте центральную консоль на стояночный тормоз.

Установка центральной консоли туннеля

Поднимите центральную консоль над стояночным тормозом.Направьте передний край центральной консоли на направляющие выступы.

Примечание: Убедитесь, что центральная консоль достигает пола, и что ни разъемы, ни проводка не зажаты.

Установите:

• разъемы на заднем крае центральной консоли
• заднюю пепельницу/панель. См. Замена задней пепельницы
• боковой элемент стояночного тормоза. См. Замена панели стояночного тормоза
• лоток для монет/отделение для хранения компакт-дисков в вещевом лотке задней центральной консоли. См. Снятие лотка для монет или отделения для компакт-дисков
• переключатель передач. См. Замена панели переключателя передач
• боковую панель. См. Замена боковой панели
• держатель авторучки. См. Держатель для ручки.

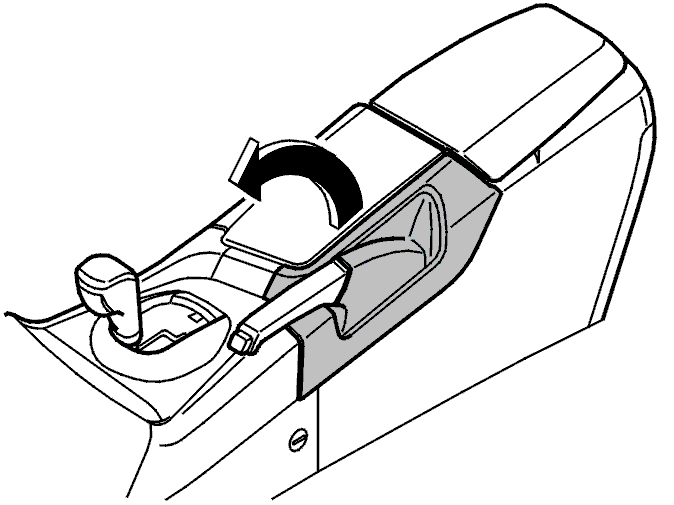

Замена панели стояночного тормоза

• Откройте крышку подлокотника и крышку на держателе для чашек
• Навинтите кожух на рычаг стояночного тормоза.

Установите:
В обратном порядке.

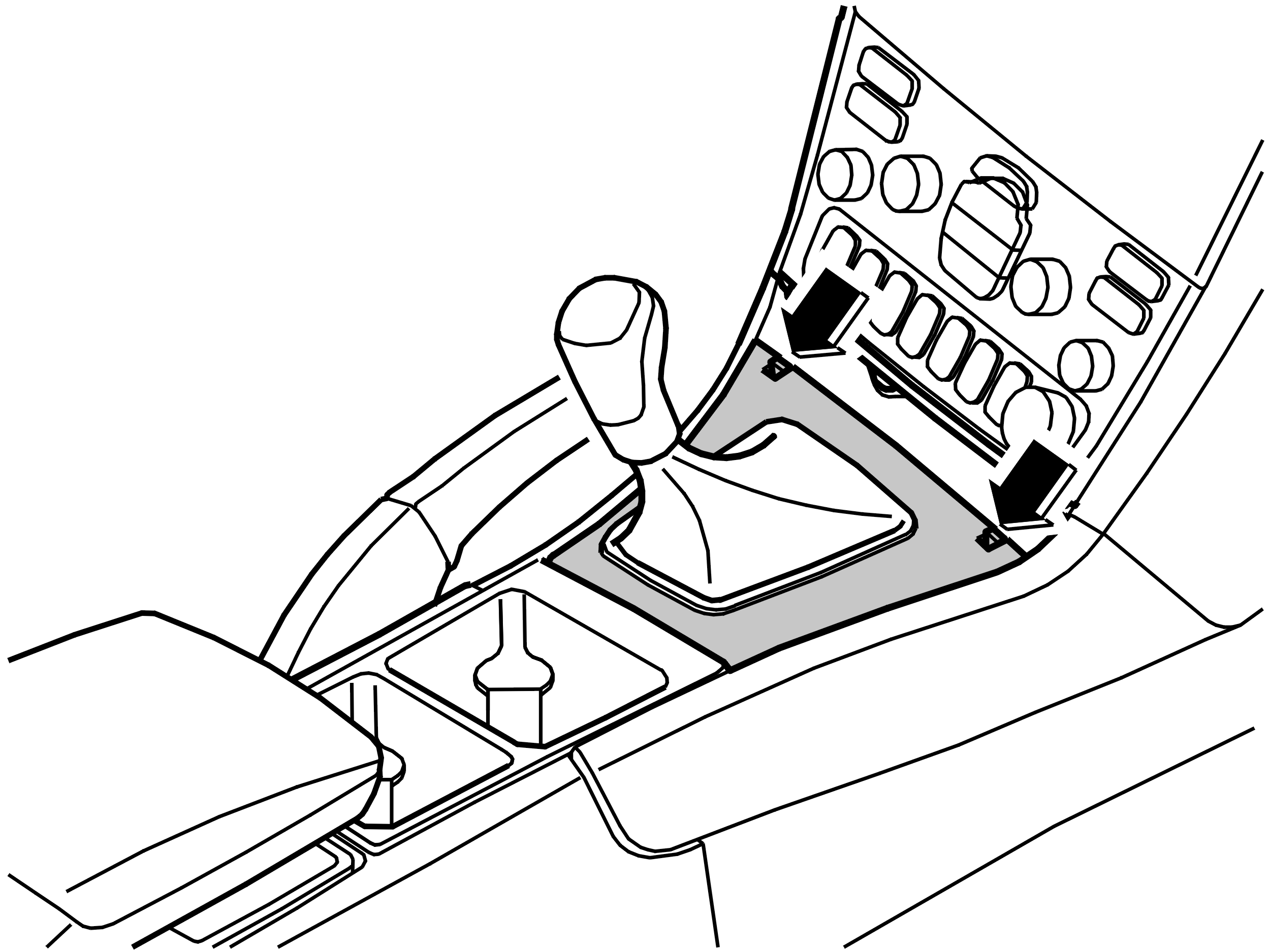

Замена панели переключателя передач

• Снимите панель держателя авторучки
• Передвиньте переключатель передач в заднее положение
• Освободите защелки на переднем крае
• Поднимите передний край панели
• Поднимите панель.

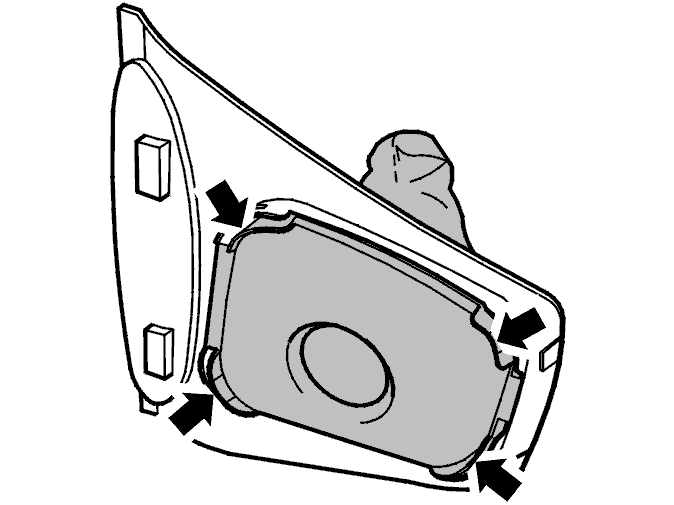

Освободите четыре защелки на обратной стороне.Нажмите вверх внутренюю часть панели.Освободите раму.

Примечание: Не тяните и не поднимайте кожух. Это может повредить швы.

Установите:
В обратном порядке.

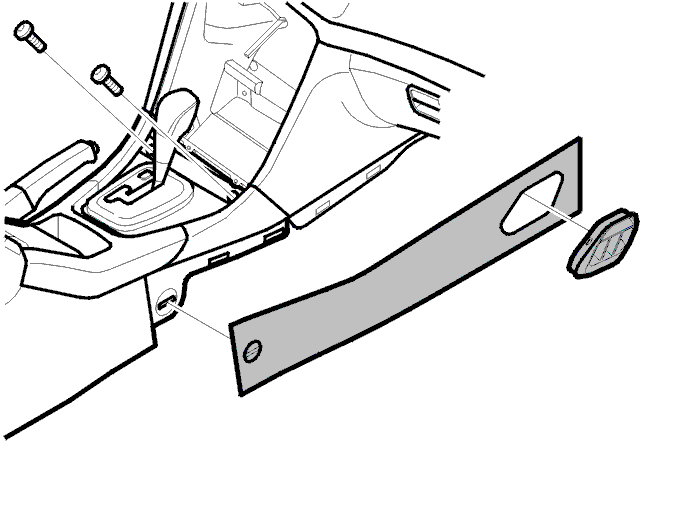

Замена боковой панели

• Снимите звукоизоляционную панель
• Сдвиньте переднее сиденье в крайнее заднее положение
• Поверните зажимы на ¼ оборота.

Подсказка: Используйте шайбу или монету.
- Сдвиньте панель назад
- Снимите панель.

• Отстегните наконечник.

Установите:
В обратном порядке.

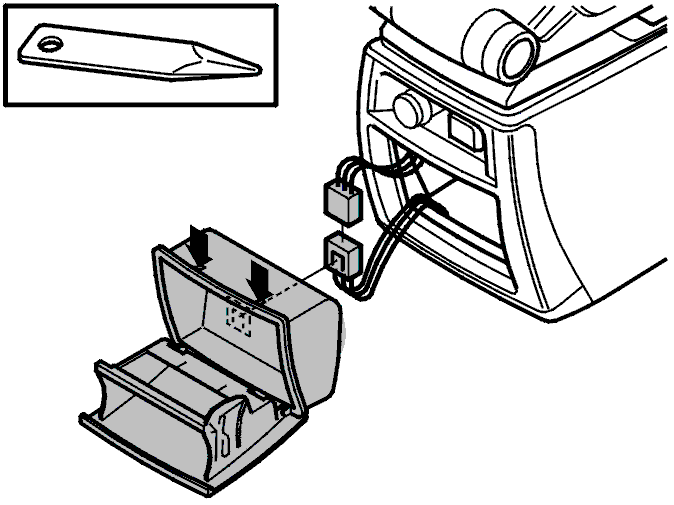

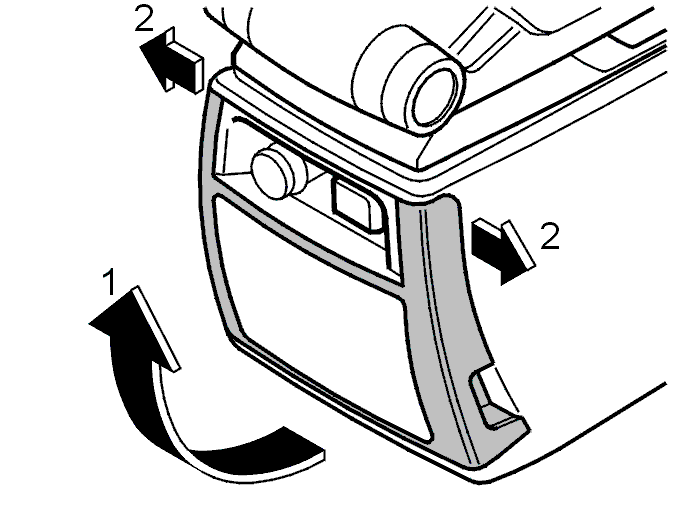

Замена задней пепельницы

• Откройте пепельницу, так чтобы она прошла мимо крючков
• Разблокируйте защелки с одной стороны. Используйте отвертку
• Вытяните эту сторону
• Выполните упомянутую выше операцию на другой стороне
• Снимите разъем.

Установите:
В обратном порядке.

Замена переднего ящика

• Ослабьте 4 винта снизу
• Наклоните ящик вперед и вниз.

Установите:
В обратном порядке.

Замена задней секции

• Откройте подлокотник
• Отожмите глухую пробку петли. Используйте отвертку
• Сдвиньте крышку вперед
• Выверните два винта подлокотника
• Снимите узел подлокотника, повернув его и потянув его прямо вверх
• Ослабьте два винта задней секции под креплением петли
• Отсоедините крепление на заднем крае
• Наклоните заднюю секцию назад
• Потяните прямо вверх и наружу.

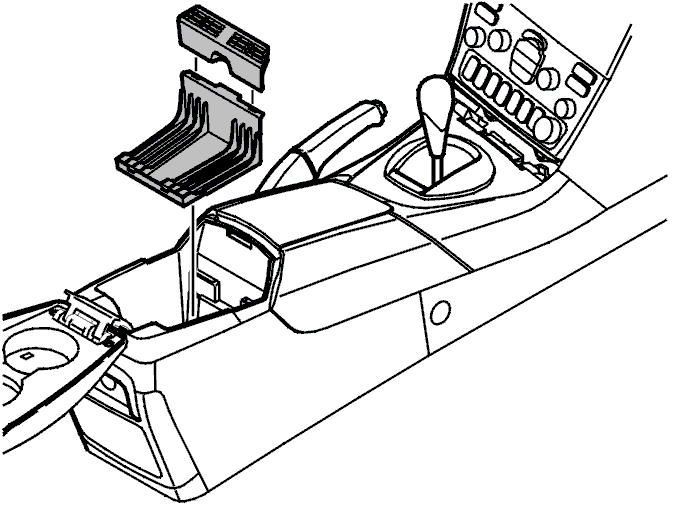

Снятие лотка для монет или отделения для компакт-дисков

Потяните лоток для монет прямо вверх.Отделите отделение для компакт-дисков, разблокировав защелку на переднем крае.Поднимите вертикально вверх.

Снятие телефонной трубки

Снимите телефонную трубку. См. Телефонная трубка, замена.
