Реле (1991, 1992)

Замена реле

Нельзя заменять реле выключающего типа на реле переключающего типа.На верхней части каждого реле нанесена соответствующая электрическая схема, которая показывает тип реле. Реле переключающего типа (1) не имеют постоянной перемычки между контактами 87 и 87а.В выключающем реле (2) контакты 87 и 87а соединены между собой.

Реле в центральном электрическом блоке, замена Кроме 760 1988-

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите пепельницу и держатель
• Снимите прикуриватель и крышку
• Выверните винты и снимите лоток для монет
• Отожмите фиксаторы и извлеките центральный электрический блок
• Выньте подлежащее замене реле, руководствуясь схемой расположения реле Расположение реле в центральном электрическом блоке. Кроме 760 1988-.
• Замените.
• Установите в обратном порядке.
• Зафиксируйте правый край лотка для монет, а затем затяните винт
• Проверьте.

Расположение реле в центральном электрическом блоке. Кроме 760 1988-

A: Сигнализатор выхода из строя лампL Сигнализатор ремней безопасности (США/Канада). Реле ограничения крутящего момента (1984-85)C Прерывистый режим работы очистителя ветрового стеклаD. Прерывистый режим работы очистителя заднего стекла (1985-)E Система многоточечного впрыска топлива, Реле системы непрерывного впрыска топлива, Модуль управления системой многоточечного впрыска топлива Jetronic (1984-). Motronic (1984-)F Датчик частоты вращения коленчатого вала системы непрерывного впрыска топлива (1982). Сигнализатор температуры (Япония 1983-). Реле противотуманных фар (1983-). Реле задержки, обогреватель заднего стекла (1984) Противотуманный фонарь (1991-1992)G Реле импульсного режима работы указателей поворотаH Реле дальнего света фар (1983). Датчик выбранной передачи (1984-) Прожекторы, противотуманные фары (1988-1990)Д Повышающая передачаJ Электропривод стеклоподъемников. Вентилятор охлаждения двигателя. Обогреватели сидений (1994-) Реле перегрузки (1991-1995)

K Система централизованного запирания, включение (1982-83). Фары (1984-)L Система централизованного запирания, отключение (1982-83) Система централизованного запирания (1986- )M Прожекторы (1982-85) Прожекторы (США 1982-) Противотуманные фонари, задние (1983-) Система многоточечного впрыска топлива, турбонагнетатель (1994-) Реле топливного насосаN. противотуманные фары (1982) прожекторы (1983- ) Кислородный зонд (1983-85) Реле перегрузки дальнего света (1991-1992)O Опережение зажигания (1983-86)P Датчик уровня масла (1982-83)R Опережение зажигания (1983-86)S Датчик уровня масла (1982-83)

Реле в салоне, замена

Реле вентилятора (1) и реле задержки компрессора кондиционера (2)

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите шумоизоляцию под перчаточным ящиком
• Выньте вещи из перчаточного ящика и снимите его.
• Снимите реле
• Замените.
• Проверьте.
• Установите в обратном порядке.

Реле обогревателя сиденья

Только нормальная мощность, один режим

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите пепельницу и держатель
• Снимите фиксатор в передней части панели
• Выверните винты
• Снимите панель
• Снимите реле
• Замените.
• Установите в обратном порядке.

Мигание сигнализатора выхода из строя ламп при торможении

Если несмотря на то, что лампы в порядке, сигнализатор выхода из строя ламп иногда мигает при торможении, можно предпринять следующие меры.

• Выньте патрон лампы сигнала торможения из заднего фонаря и отсоедините от него разъем. Убедитесь, что штекеры патрона прямые и стоят параллельно. Проверьте с правой и с левой сторон.
• Выньте лампы из обоих патронов и слегка сожмите патроны так, чтобы свести к минимуму зазор. Убедитесь в отсутствии следов коррозии на цоколях и патронах ламп.
• При помощи омметра убедитесь, что установлены лампы подходящего типа и что соответствующие пары ламп с обеих сторон имеют одинаковое сопротивление. Используйте только фирменные лампы Volvo. Проверьте также клемму "массы" у топливозаправочной трубы.
• Замените выводы в 8-штекерном разъеме. При ремонте разъемов воспользуйтесь Руководством по ремонту: Раздел 3 (37), Ремонт проводов и замена кабельных наконечников, 850/900, TP 3701131, где приводятся инструкции по ремонту и информация о специальном инструменте. Пример 1Пример 2AПример 2BПример 3Пример 4 Также см. Руководство по ремонту: Раздел 3 (39), Электрические монтажные схемы.

Расположение реле в моторном отсеке 1982 1991-92

1. Реле вентилятора охлаждения двигателя (760 B280E/F 1988- 1990) Реле впрыска топлива (B230 F/B B234 F/G B204 E 1991)
2. Реле давления, вентилятор (D24/D24T 1983-86) Реле подавителя радиопомех (B230F, B280E/F 1987- 1990)
3. Импульсное реле (B19ET, B28E/F 1983-86) Реле свечей предпускового подогрева (D24, D24T/TIC 1987-), Реле системы подачи воздуха на холостом ходу (B19/23E, B200/230K, B200/230E, B230A, B28A 1983-) Реле подавителя радиопомех (B200/230ET, B230FT 1987-) Реле вентилятора охлаждения двигателя (760 B230 ET/FT 1988-) Реле форсунок (B230 F/FT/GT/FB, B234 F/G, B204E, B200/B230E, B200/230ET/B200E 1991), Реле отсечки системы охлаждения (B234F, B204E 1991)
4. Реле пластины местного подогрева (B230K 1985-), Реле задержки EGR (D24T 1984-), Реле подавителя радиопомех (760 B230ET/FT 1988-1990)
5. Реле свечей предпускового подогрева (D24, D24T/TIC 1988-)

Реле вентилятора охлаждения двигателя 780 B230ET/FT расположено на кронштейне под левой фарой.

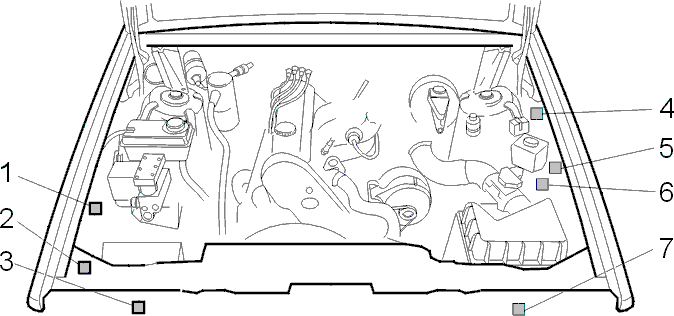

Расположение реле в моторном отсеке, 740 940 -1992-

1. Реле подавителя радиопомех (B200F/G, B230F/FB/G, B234F/G)
2. Реле отключения кондиционера (B234F/G 1992)
3. Реле вентилятора охлаждения двигателя (B200FT, B230FT/GT)
4. Реле задержки системы EGR (D24T, D24TIC)
5. Реле подавителя радиопомех (B200FT, B230FT/GT)
6. Реле свечей предпускового подогрева (D24, D24T/TIC)
7. Реле вентилятора охлаждения двигателя (B200F/G, B230F/FB/G, B234F/G)
