Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | D4192T | 1996–1999 |
| V40 (-04) | D4192T | 1996–1999 |
Примечание: Измерьте клапанный зазор очень осторожно. Регулировка клапанного зазора требует снятия распределительного вала, что является трудоемкой операцией.
Подготовка

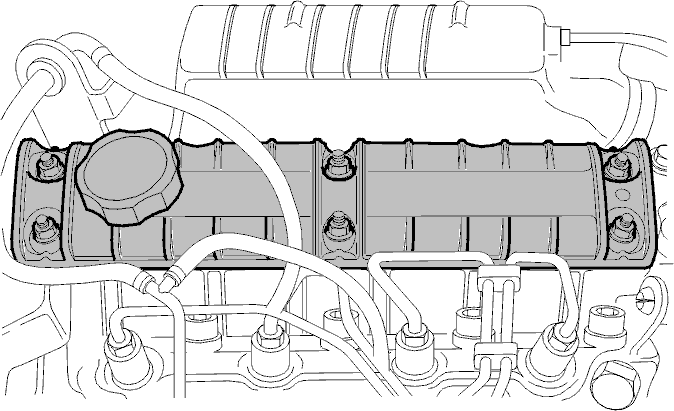

Снимите:
- крышку двигателя
- крышку клапанов.

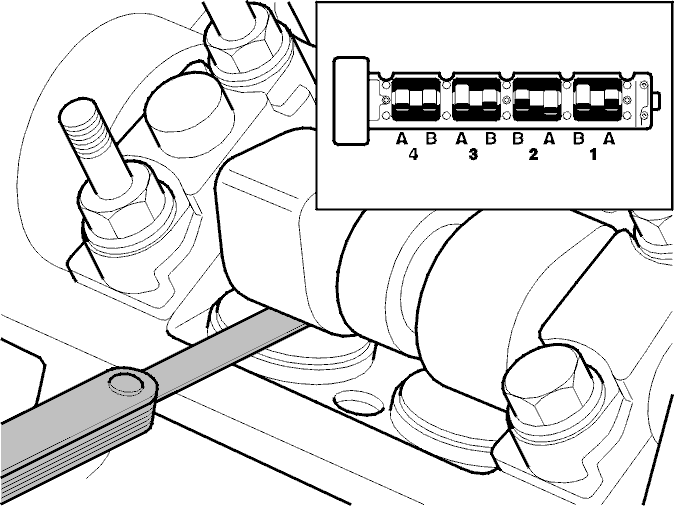

Проверка / регулировка клапанного зазора
Проверьте и запишите все клапанные зазоры.Клапанные зазоры должны составлять:
| Холодный двигатель | правильное показание |
|---|---|
| впуск, мм | 0,15-0,25 |
| выпуск, мм | 0,35-0,45 |
Снимите распределительный вал
Снимите распределительный вал, чтобы отрегулировать клапанный зазор. См. этапы Ремни газораспределительного механизма и привода вспомогательн ых агрегатов,Ремни газораспределительного механизма и привода вспомогательн ых агрегатов,Снятие головки цилиндров и Разборка головки цилиндров.

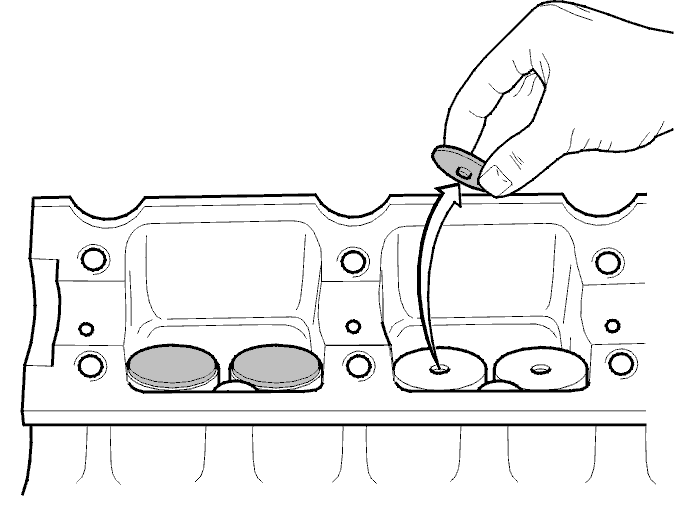

Снимите прокладки клапана
Снимите прокладки, которые будут заменяться, и разложите их в правильном порядке.
Расчет толщины прокладки
Должно быть:
| B | впуск, мм | 0,20 |
|---|---|---|
| А | выпуск, мм | 0,40 |
Пример
Если измеренное значение равно 0,25 мм, а ожидаемое значение равно 0,40 мм, прокладку необходимо заменить на другую, которая на 0,15 мм тоньше.Используйте микрометр, чтобы измерить толщину прокладки.Всегда используйте новые прокладки.Они поставляются толщиной между 2,70 и 3,70 мм, толщина увеличивается по 0,05 мм.
Подсказка: В случаях не совсем точного совпадения используйте более тонкую подкладку, чтобы увеличить зазор.

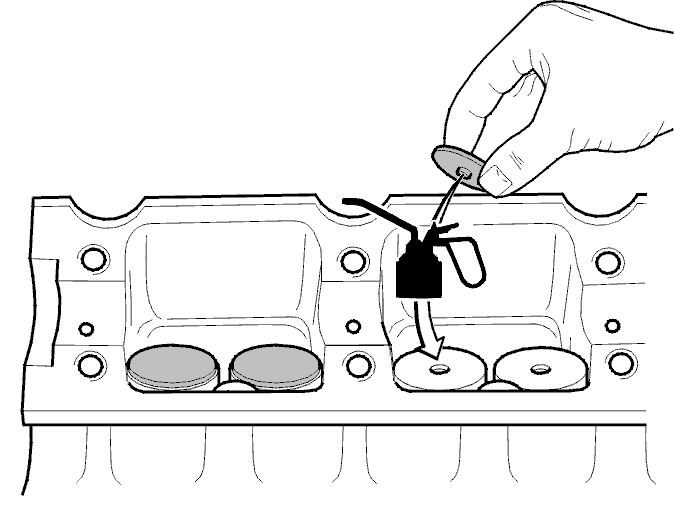

Установите новую прокладку
Прокладка должна быть смазана и установлена номером вниз по направлению к толкателю клапана.
Примечание: Нет масла в отверстии.
Установите распределительный вал
См. этапы Очистка/осмотр головки цилиндров,Сборка головки цилиндров и Установка головки цилиндров.
Сдвиньте поршни в верхнюю мертвую точку (в. м. т.) и поверните распределительный вал на насколько полных оборотов.
Проверьте клапанный зазор снова.
Установите ремень распределительного механизма, см. этапы Ремни газораспределительного механизма и привода вспомогательн ых агрегатов,Ремни газораспределительного механизма и привода вспомогательн ых агрегатов,Ремни газораспределительного механизма и привода вспомогательн ых агрегатов,Ремни газораспределительного механизма и привода вспомогательн ых агрегатов и Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.
Установите
- Крышку клапанов. Затяните до5 Н·м.
Примечание: Убедитесь, что прокладка расположена правильно и закреплена на углах небольшим количеством жидкой прокладочной мастики номер 1161231-4,
- крышку двигателя. Затяните до10 Н·м.
