Снятие головки цилиндров (D4192T)

Подготовка

Отсоедините отрицательный провод от аккумуляторной батареи.

Снимите:

• крышку двигателя
• воздушный фильтр вместе со шлангом на турбокомпрессор
• впускной воздушный шланг на впускной коллектор
• заглушите отверстия.
• кронштейн проводки на подъемной проушине

Опорожните систему охлаждения

Снимите крышку с расширительного бачка.Снимите брызговик из-под двигателя.Откройте сливной кран радиатора.Наденьте на ниппель шланг для отвода охлаждающей жидкости.Герметично закройте кран.

Снимите ремень газораспределительного механизма

См. операции Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Примечание: Проверьте натяжение ремня газораспределительного механизма перед его снятием.

Величина натяжения должна находиться в пределах 7,5-3 мм. Если величина натяжения меньше 3 мм, замените ремень газораспределительного механизма.

При повторном использовании прежнего ремня, отрегулируйте его натяжение до прежней величины.

Проверьте натяжение ремня, см.Ремни газораспределительного механизма и привода вспомогательн ых агрегатов.

Снимите крепление двигателя

Немного приподнимите двигатель.Подоприте двигатель снизу.Снимите специальный инструмент🔧 LYFTBYGEL (HÖJNING MOTOR)и🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40.

Снимите трубки форсунок

См. операцию Измерение компрессии и Измерение компрессии.

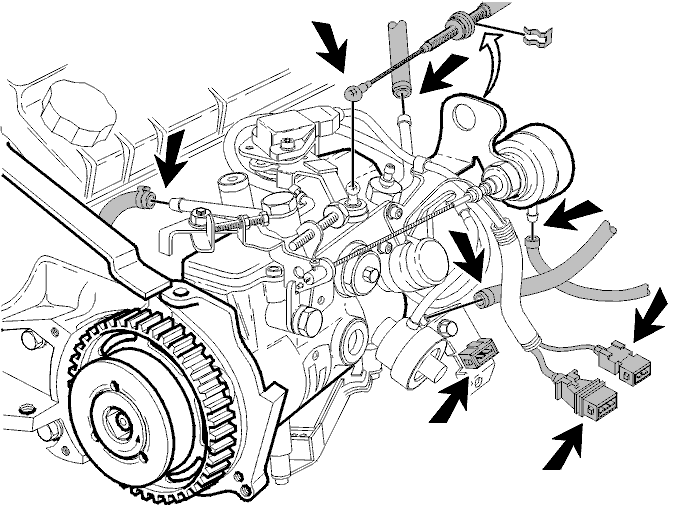

Снимите с топливного насоса высокого давления (ТНВД)

• Трос дроссельной заслонки.
• Возвратный топливный шланг.
• Шланг подачи топлива.
• Разъемы (3 шт.) жгутов проводки.
• Вакуумные шланги (2 шт.).

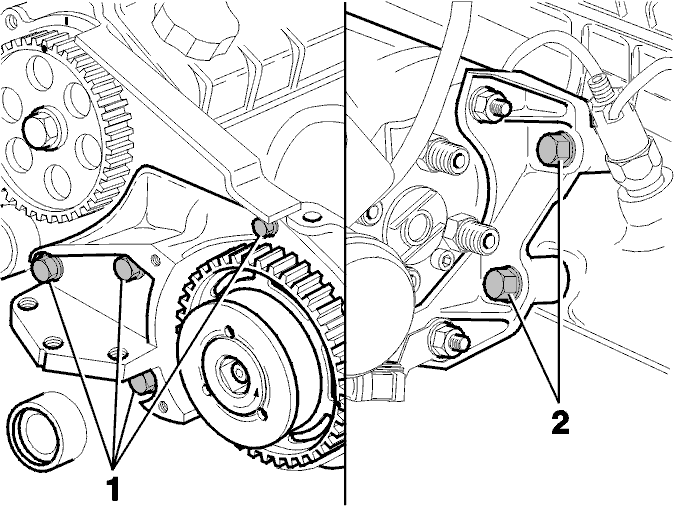

Снимите ТНВД

Выверните четыре монтажных болта (1) из крепления со стороны газораспределительного механизма.Выверните два крепежных болта (2) из кронштейна на головке цилиндров.Снимите ТНВД и крепление с головки цилиндров.

Снимите форсунки

См. операцию Измерение компрессии.

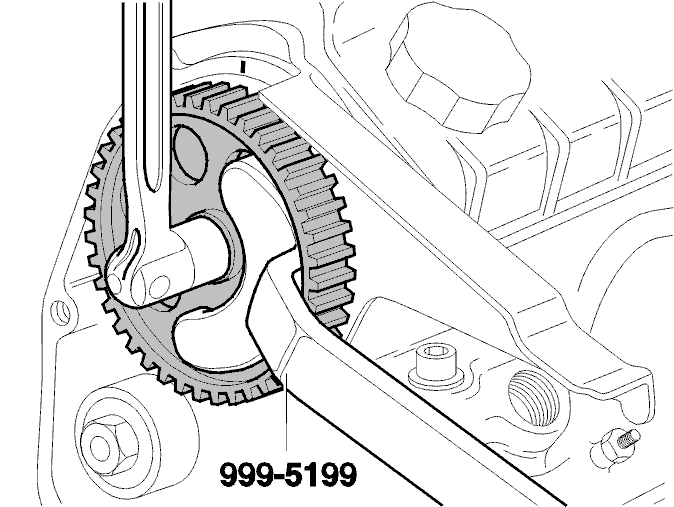

Снимите шкив распределительного вала

Используйте упор🔧 MOTHÅLL (KAMAXELHJUL) D24и выверните крепежный болт.Будьте осторожны, чтобы не повернуть распределительный вал.Снимите шкив с распределительного вала при помощи универсального съемника.Выньте шпонку.

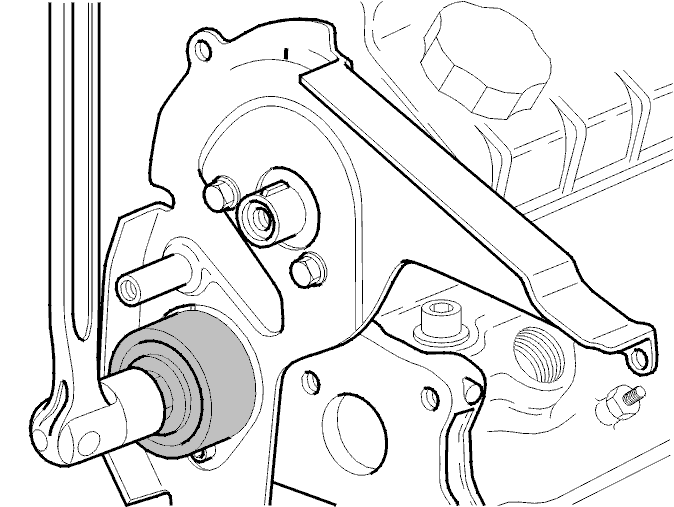

Снимите ролик натяжителя

Отверните гайку и снимите ролик натяжителя.

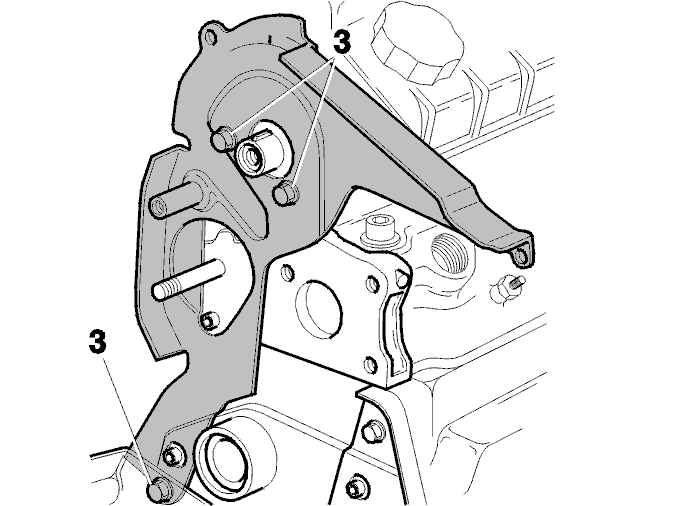

Снимите щиток (верхний) с боковой стороны двигателя

Выверните три болта (3) и снимите щиток.

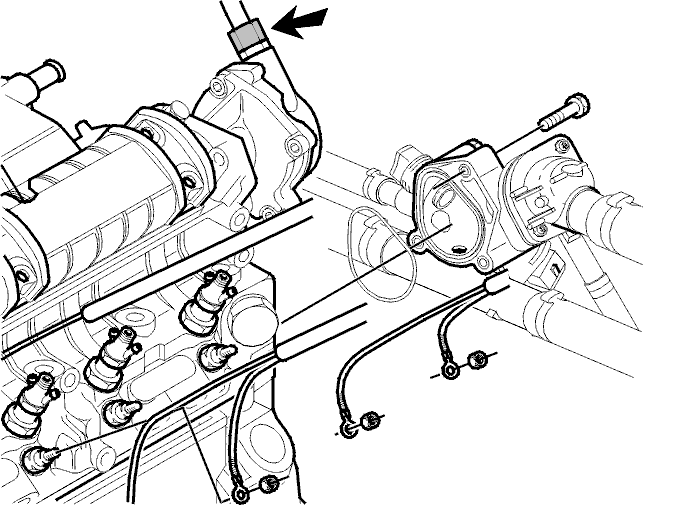

Снимите с головки цилиндров

• Узел термостата вместе со шлангами охлаждающей жидкости: положите их сбоку.
• Вакуумный шланг усилителя тормозов.
• Проводку свечей пускового подогрева на реле пускового подогрева.

Примечание: Выверните болты трубок промежуточного охладителя воздуха на коробке передач.

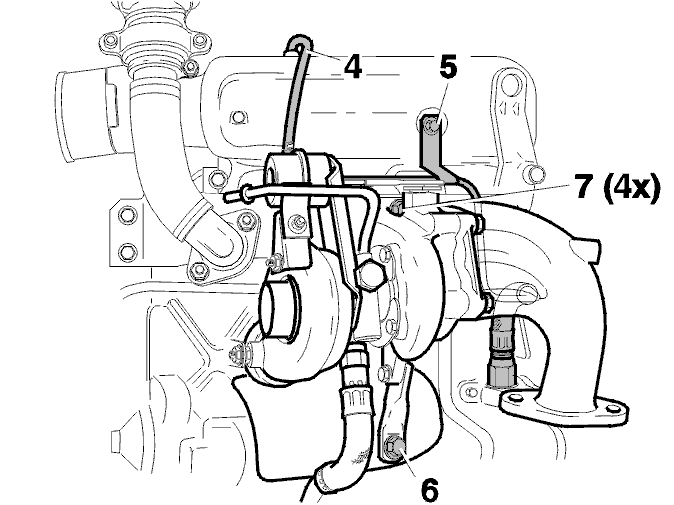

Отсоедините турбокомпрессор от выпускного коллектора

Отсоедините вакуумный шланг (4) от впускного коллектора.Выверните болт (5) из крепления масляной трубки на компрессор.Выверните самый нижний болт (6) из крепления компрессора.Отверните четыре гайки (7) и отсоедините турбокомпрессор от выпускного коллектора.

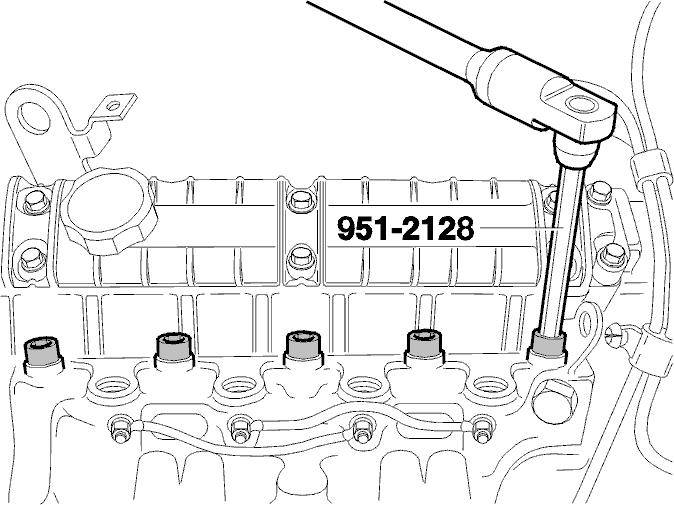

Снимите головку цилиндров

Выверните болты головки цилиндров с помощью специального инструмента🔧 TORX 55(Torx 55).Сбейте головку цилиндров с помощью пластмассового молотка.Закупорьте масляные каналы, чтобы в них не попала грязь.Снимите прокладку с головки цилиндров.

Примечание: Головку цилиндров нельзя снимать вращательным движением, поскольку она зафиксированадвумянаправляющими втулками.

Снимите впускной и выпускной коллекторы

См. операцию Замена прокладки впускного и выпускного коллекторов.
