Замена прокладки впускного и выпускного коллекторов

Снимите переднюю выхлопную трубу с выпускного коллектора

Снимите брызговик.Напылите на гайки состав против ржавчины.Снимите теплоизоляционный щиток.Снимите гайки и пружины с выхлопной трубы.Снимите переднее крепление подвески.

Отсоедините отрицательный провод от аккумуляторной батареи

Снимите

• Крышку двигателя

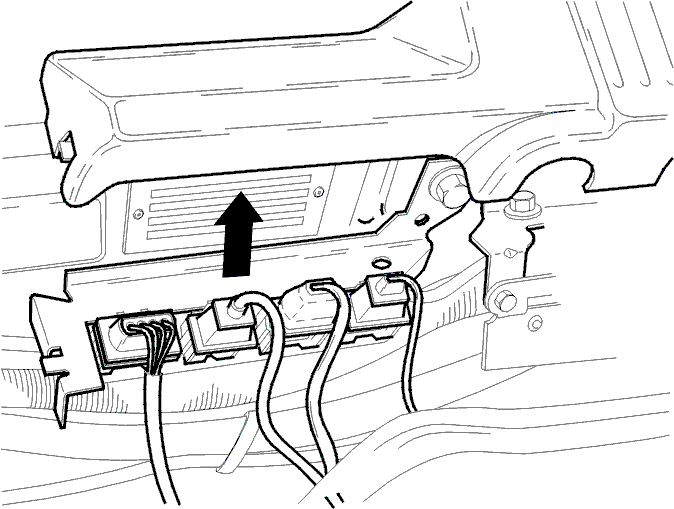

• Крышку кронштейна реле

Напылите на компоненты состав против ржавчины.Накройте ветошью стартер.

Возвратная масляная трубка турбокомпрессора со стальным расширителем

Снимите поворотное соединение выпускной трубки с турбокомпрессора и снимите ее с компрессора.Поверните трубку (осторожно) на 90°.

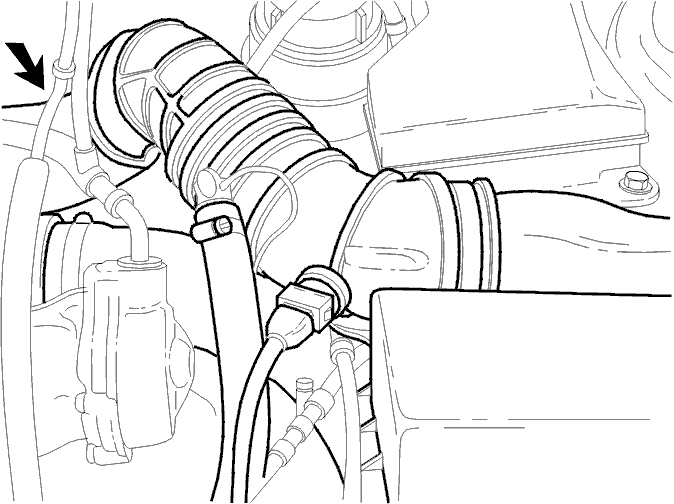

Отсоедините шланг подачи воздуха от турбокомпрессора

Отложите шланг в сторону.Заглушите отверстие турбокомпрессора.

Снимите подъемную проушину со стороны привода газораспределительного механизма

Отсоедините трубку подачи масла от турбокомпрессора

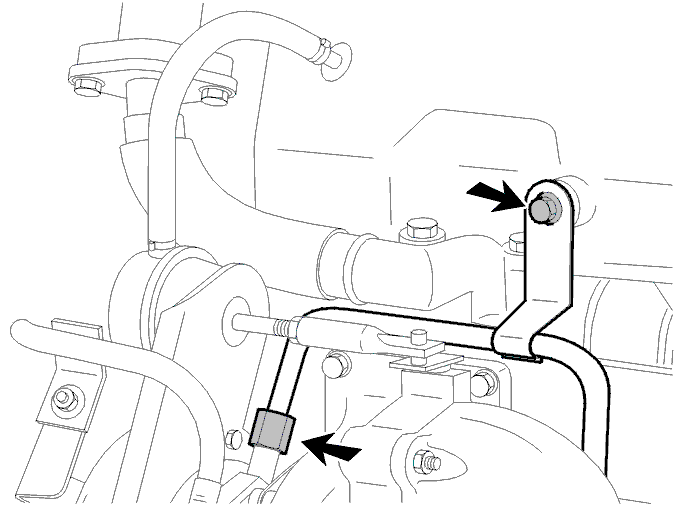

Выверните болт из кронштейна коллектора.Отсоедините поворотный соединитель от турбокомпрессора.Уберите масляную трубку в сторону.

Снимите кронштейн с нижней стороны турбокомпрессора.

Выверните болт из блока двигателя.

Отсоедините впускной и выпускной коллекторы от головки цилиндров

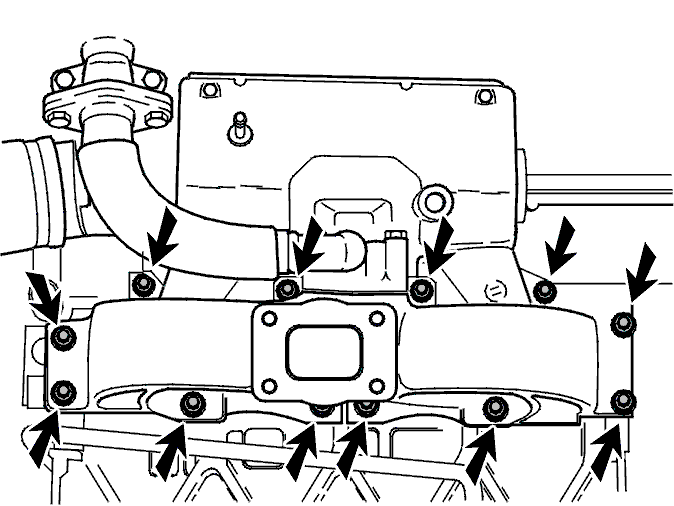

Отверните гайки и снимите кольца.Снимите впускной и выпускной коллекторы с резьбовых шпилек, отведя вакуумные шланги как можно дальше назад.Снимите прокладку коллектора.

Отсоедините впускной и выпускной коллекторы от головки цилиндров

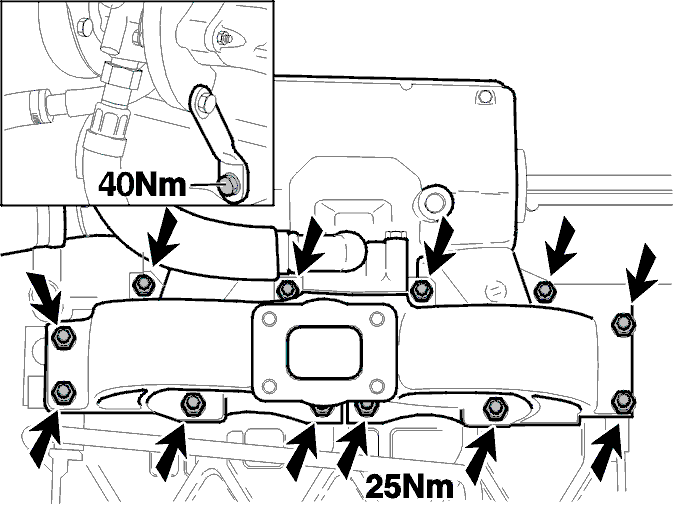

Очистите поверхности сопряжения.Поставьте прокладку коллектора (стальной стороной к коллектору).Наденьте впускной и выпускной коллекторы на резьбовые шпильки.Поставьте крепежный болт турбокомпрессора в блок двигателя.Поставьте все болты с кольцами, затяните пальцами.Затяните гайки, начиная с середины. Момент затяжки25 Н·м.Установите вакуумные шланги на свое место.Затяните крепежный болт турбокомпрессора. Момент затяжки40 Н·м.

Подсоедините шланг подачи воздуха к турбокомпрессору

Примечание: Выньте заглушку из отверстия.

Тщательно очистите монтажные поверхности. Затяните моментом6 Н·м.

Затяните трубку подачи масла турбокомпрессора

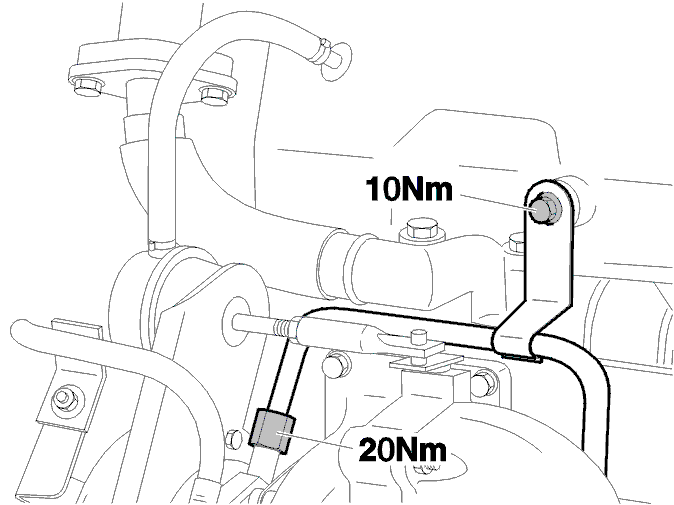

Подсоедините трубку к турбокомпрессору и затяните поворотный соединитель пальцами.Поставьте крепежный болт во впускной коллектор.Затяните поворотный соединитель. Момент затяжки20 Н·м.Затяните крепление на впускном коллекторе. Момент затяжки10 Н·м.

Установите подъемную проушину (со стороны привода газораспределительного механизма)

Затяните два болта. Момент затяжки21 Н·м.

Проверьте/залейте моторное масло

Поставьте крышку двигателя

Подсоедините стальную трубку возврата масла к компрессору

• очистите блок двигателя
• замените уплотнительное кольцо возвратной трубки
• поставьте поворотный соединитель и затяните моментом40 Н·м.

Установите переднюю выхлопную трубу

Поставьте новое уплотнительное кольцоПоставьте переднюю трубу.Поставьте гайки с пружинами и затяните их. Момент затяжки9 Н·м.Затяните монтажную втулку в креплении. Момент затяжки13 Н·м.

Подсоедините отрицательный провод к аккумуляторной батарее

Уберите ветошь со стартера.Проверьте функционирование.
