Сборка головки цилиндров (D4192T)

Установка новых маслоотражательных колпачков на направляющие втулки клапанов

Вставьте клапан в направляющую втулку.Наденьте на стержень клапана пластмассовый колпачок.Установите маслоотражательный колпачок и напрессуйте его на направляющую с помощью инструмента🔧 DORN(MONT-VENTILSKAFTSTÄTN)B172 B18E D16.Снимите пластмассовый колпачок.

Поставьте клапаны и клапанные пружины

• нижнюю шайбу клапанной пружины
• клапанную пружину
• верхнюю тарелку клапанной пружины
• сухари клапана

Используйте инструмент🔧 VENTILBÅGE B21 D16 D24.

Примечание: Смажьте маслом направляющую втулку клапана.

Поставьте толкатели клапанов и прокладки толкателей

Предварительно смажьте маслом толкатели клапанов и прокладки толкателей. Прокладки толкателей должны быть обращены стороной с цифровой маркировкой вниз, к толкателям.Убедитесь, что толкатели клапанов перемещаются плавно, без заедания.

Примечание: Установите толкатели клапанов и прокладки толкателей на свое место. Замените их, если ранее измеренный зазор выходит за пределы нормы.

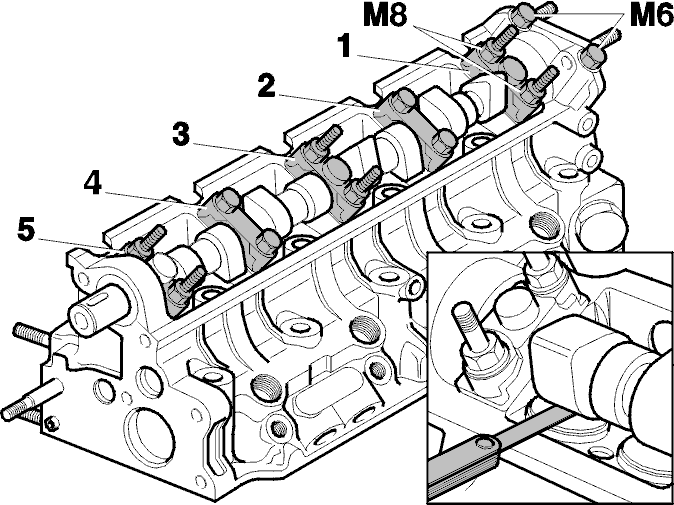

Определение зазора клапана

Смажьте маслом поверхности скольжения распределительного вала и крышек подшипников. Установите распределительный вал.Поставьте крышки подшипников в правильном порядке (они пронумерованы).Равномерно затяните болты.M6 =10 Н·м, M8 =20 Н·м.Проверните распределительный вал на несколько оборотов.Тщательно проверьте зазоры всех клапанов и запишите их величины.Эти величины должны составлять:

Примечание: Величины должны быть близки к максимальным размерам

Равномерно выверните болты крышек подшипников и снимите распределительный вал.Если необходимо, замените прокладки толкателей, см. операцию Регулировка клапанного зазора.

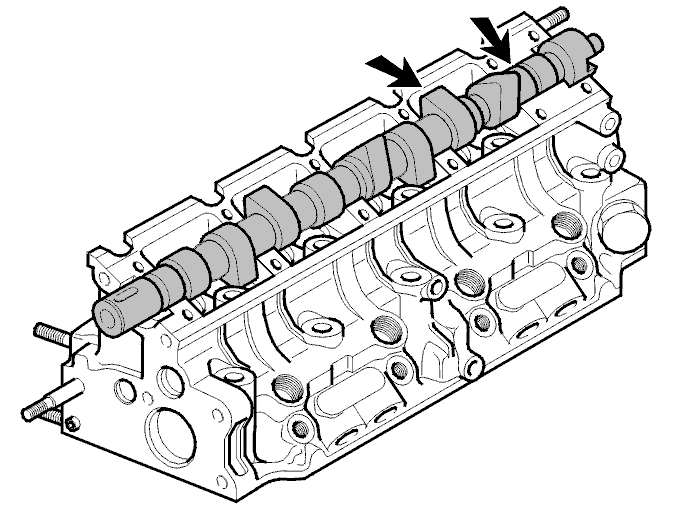

Положите распределительный вал на головку цилиндров

Смажьте маслом поверхности скольжения распределительного вала и крышек подшипников.

Осторожно: Два кулачка для цилиндра 1 (со стороны маховика) должны быть направлены под наклоном вверх.

Покройте прокладочной мастикой крышки двух подшипников

Нанесите прокладочную мастику на крышки подшипников номер 1 и номер 5 (номер детали 1161059).

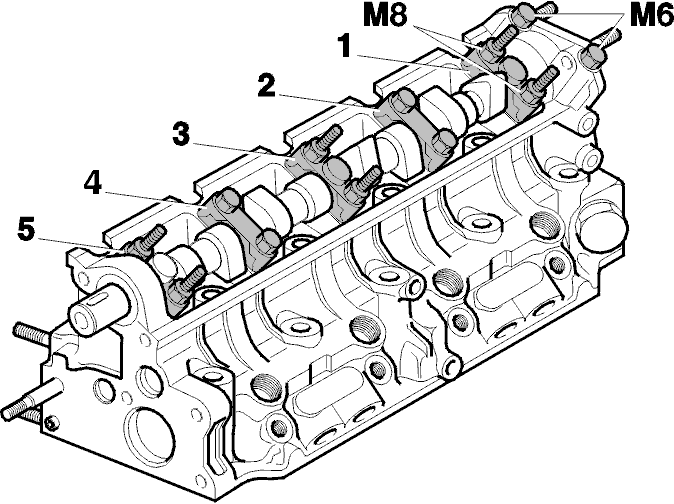

Поставьте крышки подшипников распределительного вала

Поставьте крышки подшипников в правильном порядке (они пронумерованы).Нанесите стопорящую жидкость (номер детали 1161053) на верхние пять болтов.Затяните эти болты равномерно, чтобы не создавать избыточного напряжения в распределительном валу и крышках подшипников.Затяните болты разных размеров следующими моментами:M6:10 Н·мM8:20 Н·м.

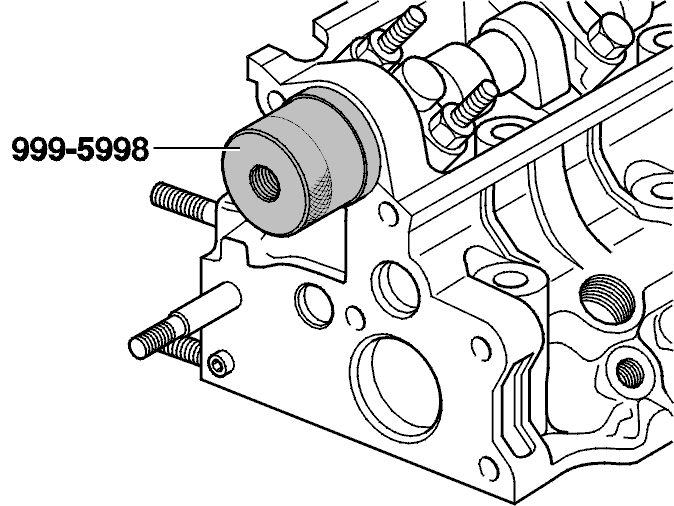

Поставьте новые уплотнительные манжеты распределительного вала (со стороны газораспределительного механизма)

Очистите сопрягаемые поверхности и смажьте контактную кромку уплотнительной манжеты.Обмотайте лентой распределительный вал.Аккуратно наденьте уплотнительную манжету на распределительный вал.

Осторожно: Будьте аккуратны, чтобыне повредить уплотнительную манжету.

Затем установите уплотнительную манжету с помощью оправки🔧 DORN (TÄTNING FRÄMRE-KAMAXEL)D16,B172.Снимите ленту.

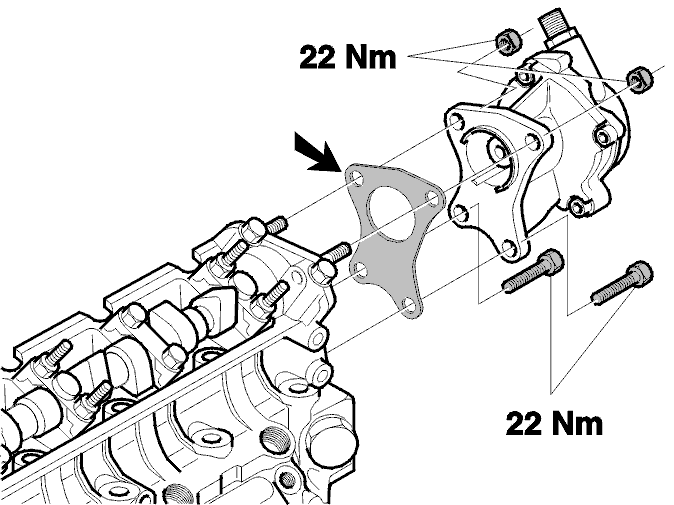

Поставьте вакуумный насос (усилителя тормоза)

Поставьте новую прокладку.Установите насос, убедившись, что кулачок находится в правильном положении.Поставьте два болта с гайками и затяните их. Момент затяжки22 Н·м.

Установите впускной и выпускной коллекторы

См. операции Замена прокладки впускного и выпускного коллекторов.
