Панели дверей, замена

В связи с тем, что иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

В этот метод включены методы для:

• панели передней боковой двери. См. боковая дверь, передняя, замена
• панели задней боковой двери. См. Замена панели задней боковой двери.

Подготовка

Снимите:

• крышку с дверного зеркала
• внутреннюю ручку. См. Ручка, внутренняя, передняя боковая дверь, замена
• панель двери. См. Панель, передняя боковая дверь, замена
• боковое окно. См. Окно, передняя боковая дверь, замените
• наружную ручку. См. Ручка, наружная, передняя боковая дверь, замена
• дверное зеркало. См. Зеркало заднего вида, замена
• резиновые и отделочные накладки.

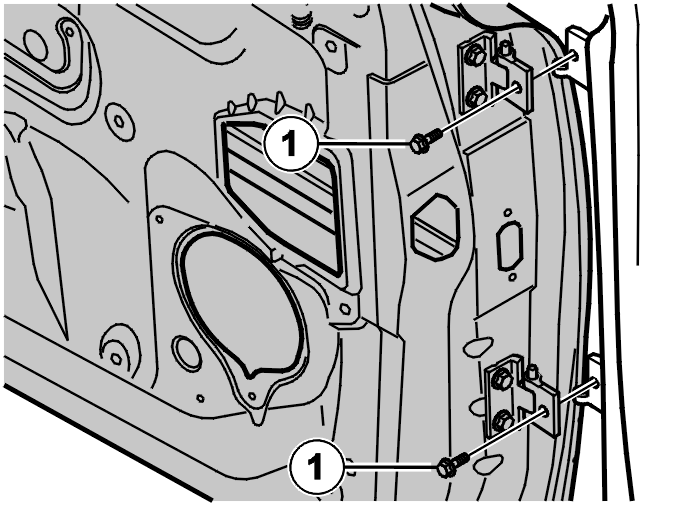

Отсоедините жгут проводов от его разъема в двери.Выверните винты (1), удерживающие 2 петли двери, и снимите дверь.

Снятие панели двери с передней боковой двери

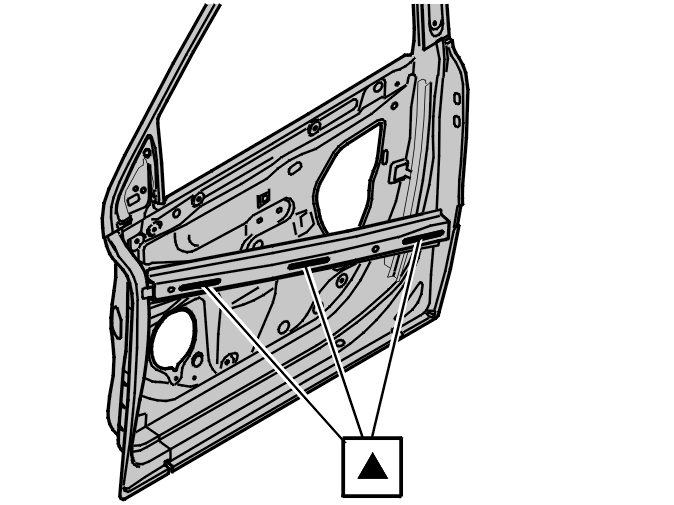

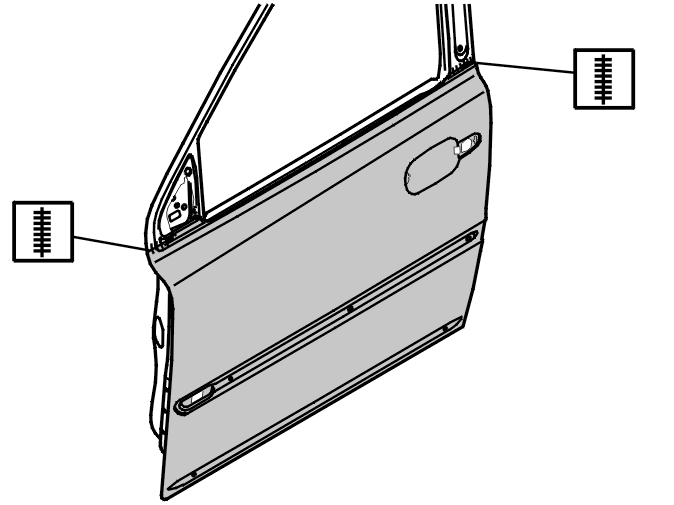

Зашлифуйте края панели.Отрежьте панель двери, как показано на иллюстрации.Дверная панель прикреплена к раме и защитной балке.Поддев, отожмите дверную панель.

Примечание: Убедитесь, что рама двери не повреждена.

Очистите раму двери.

Установка панели передней боковой двери

Примечание: Моменты затяжки см. Момент затяжки.

Выровняйте раму в панели двери.Отрежьте панель на арках двери.Выньте раму из панели двери.

Нанесите:

• эмалевую грунтовку на точки, которые будут склеиваться полиуретановым клеем
• полиуретановый клей на защитную балку
• кузовной клей (номер 116 1524) на панель двери.

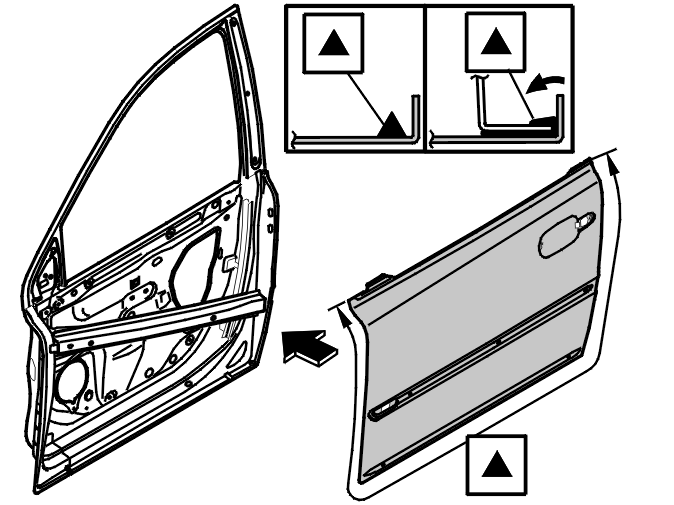

Приварите запасную деталь двумя прихваточными швами к аркам двери.Перегните кромку путем постукивания, используя упор, крепко упертый в панель двери.Проверьте регулировку, подвесив дверь на автомобиле. Это должно быть сделано до того, как клей отвердеет.Завершите сварку.Уплотните панель двери в раме. См. Уплотнение кузова.

Завершение

Установите:

• дверь на петли при помощи 2 винтов M8. Затяните
• наружную ручку. См. Ручка, наружная, передняя боковая дверь, замена
• боковое окно. См. Окно, передняя боковая дверь, замените
• резиновые и отделочные накладки
• жгут проводов в его разъеме в стойке двери
• дверное зеркало. См. Зеркало заднего вида, замена
• панель двери. См. Панель, передняя боковая дверь, замена
• внутреннюю ручку. См. Ручка, внутренняя, передняя боковая дверь, замена
• крышку с дверного зеркала

Подготовка

Снимите:

• внутреннюю ручку. См. Ручка, внутренняя, задняя боковая дверь, замена
• панель двери. См. Панель, задняя боковая дверь, замена
• боковое окно. См. Окно, задняя боковая дверь, замена
• наружную ручку. См. Ручка, наружная, задняя боковая дверь, замена
• резиновые и отделочные накладки.

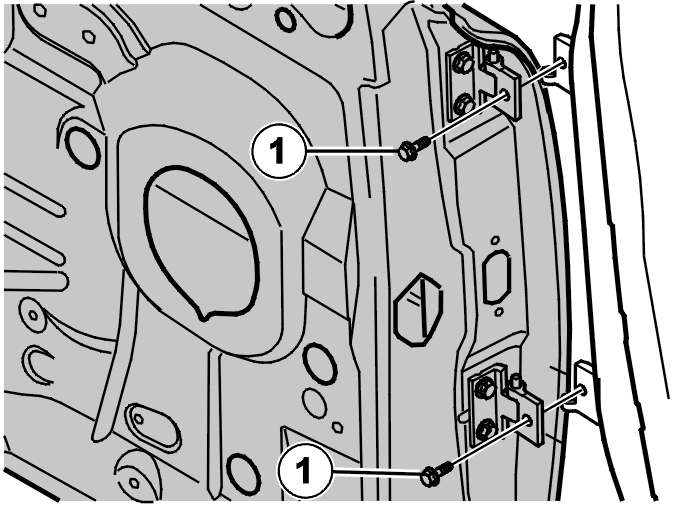

Отсоедините жгут проводов от его разъема в двери.Выверните винты (1), удерживающие 2 петли двери, и снимите дверь.

Снятие панели задней боковой двери

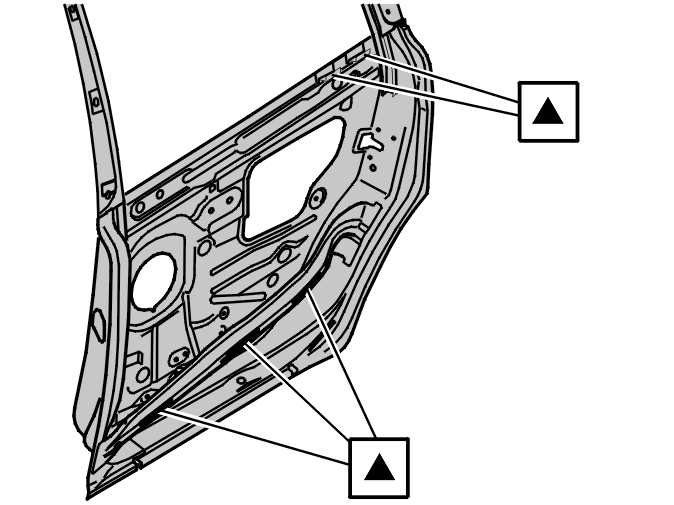

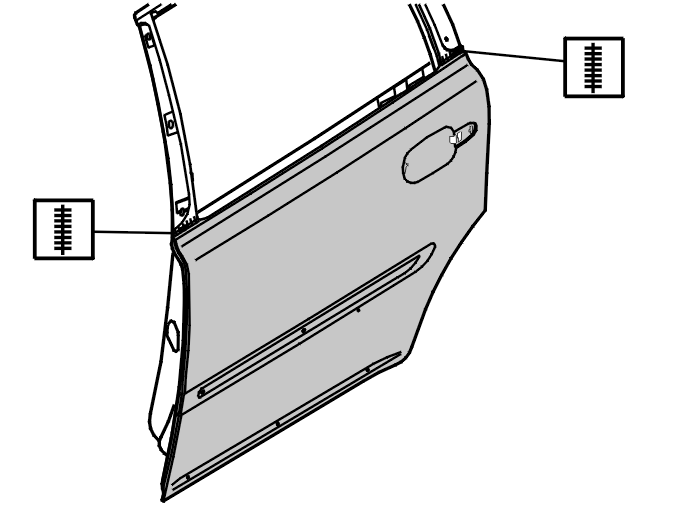

Зашлифуйте края панели.Отрежьте панель двери, как показано на иллюстрации.Дверная панель прикреплена к раме и защитной балке.Поддев, отожмите дверную панель.

Примечание: Убедитесь, что рама двери не повреждена.

Очистите раму двери.

Установка панели задней боковой двери

Выровняйте раму в панели двери.Отрежьте панель на арках двери.Выньте раму из панели двери.

Нанесите:

• эмалевую грунтовку на точки, которые будут склеиваться полиуретановым клеем
• полиуретановый клей на защитную балку
• кузовной клей (номер 116 1524) на панель двери.

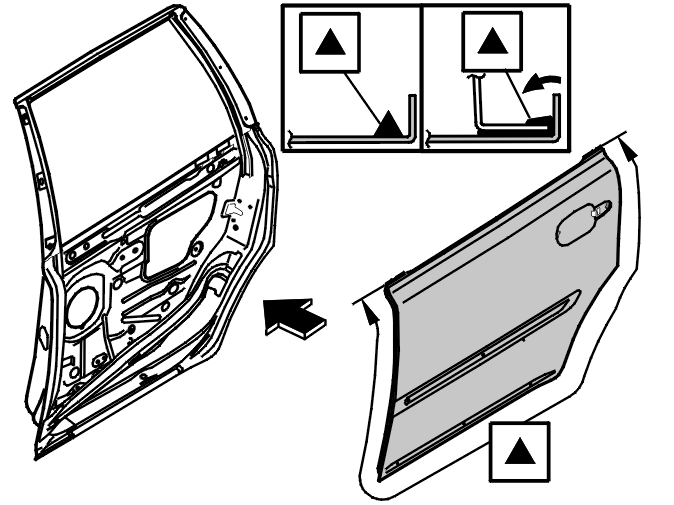

Приварите запасную деталь двумя прихваточными швами к аркам двери.Перегните кромку путем постукивания, используя упор, крепко упертый в панель двери.Проверьте регулировку, подвесив дверь на автомобиле. Это должно быть сделано до того, как клей отвердеет.Завершите сварку.Уплотните панель двери в раме. См. Уплотнение кузова.

Завершение

Установите:

• дверь на петли при помощи 2 винтов M8. Затяните
• наружную ручку. См. Ручка, наружная, задняя боковая дверь, замена
• боковое окно. См. Окно, задняя боковая дверь, замена
• резиновые и отделочные накладки
• жгут проводов в его разъеме в стойке двери
• панель двери. См. Панель, задняя боковая дверь, замена
• внутреннюю ручку. См. Ручка, внутренняя, задняя боковая дверь, замена
