Ручка, наружная, задняя боковая дверь, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие наружной ручки с задних боковых дверей

Снимите:

• панель двери. См.Панель, задняя боковая дверь, замена
• дренажный профиль.

Отсоедините звено наружной ручки у замка.Нажмите на верхнее крепление звена вперед.Вытяните ручку и снимите передний край ручки с боковой стороны двери.

Снимите кронштейн на наружной стороне двери.

Примечание: Замените кронштейн на новый.

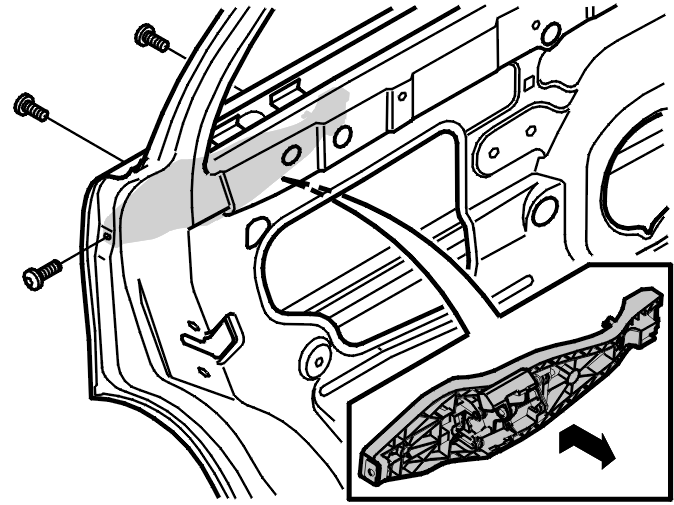

Снимите:

• 3 винта
• кронштейн ручки. Нажмите на кронштейн вперед изнутри.

Боковое окно должно быть закрыто.

Установка наружной ручки в задних боковых дверях

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• кронштейн ручки
• 3 винта M5. Затяните
• кронштейн на наружной стороне двери
• ручку.

Нажмите назад на верхнее крепление звена, так чтобы ручка закрепилась.

Установите:

• звено между наружной ручкой и замком
• звукоизоляцию
• панель двери. См.Панель, задняя боковая дверь, замена.
