Зеркало заднего вида, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Снятие дверного зеркала

Снимите:

• крышку
• панель двери. См.Панель, передняя боковая дверь, замена.

Разъедините разъем.

Снимите:

• гайку
• зеркало заднего вида.

Снятие зеркального стекла

Наклоните зеркальное стекло вперед и внутрь, как показано на иллюстрации.Возьмите и потяните зеркальное стекло вдоль, пока оно не разблокируется.Постепенно выньте стекло.Отсоедините штырьковые выводы от зеркального стекла.

Снятие электродвигателя

Снимите:

• зеркальное стекло
• три винта.

Разъедините разъемы.

Примечание: Заметьте положения разъемов.

Установите электродвигатель

Установите:

• разъемы
• три винта
• зеркальное стекло.

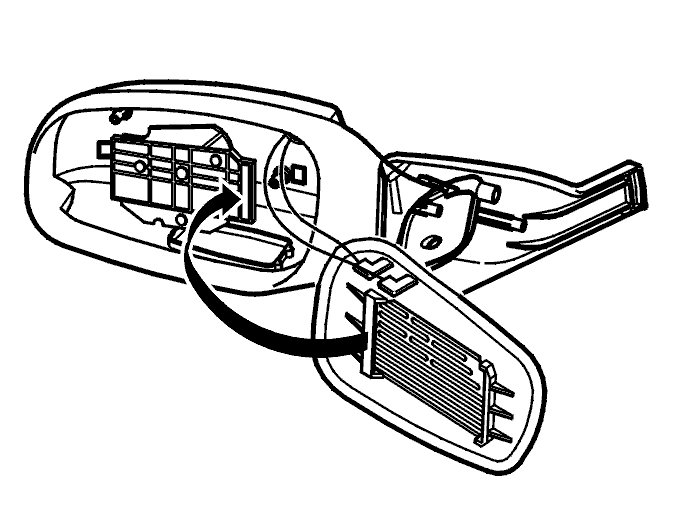

Установка зеркального стекла

Установите контактные штырьки.Отведите крепление зеркала на электродвигателе.Зацепите зеркальное стекло за внутреннее крепление.Вдавите зеркальное стекло на место.

Установка дверного зеркала

Установите:

• дверное зеркало
• гайку
• разъем
• панель двери. См.Панель, передняя боковая дверь, замена
• крышку.
