Панель, передняя боковая дверь, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Подготовка

Снимите провод аккумулятора. См. Аккумуляторная батарея, отсоединение.

Снятие панели с передней двери

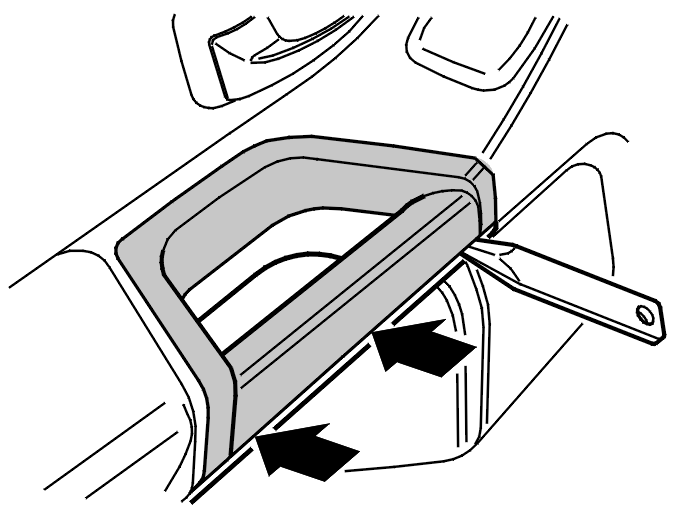

Снимите ручку, используя инструмент для уплотнения. Начните с одной стороны.

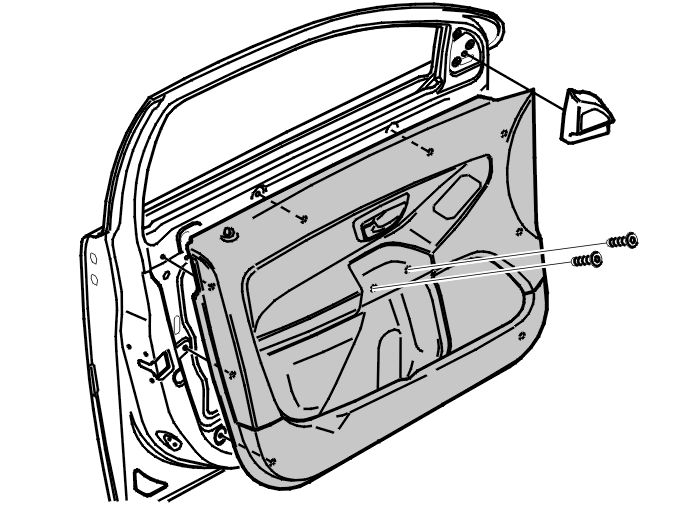

Снимите:

• крышку на основании дверного зеркала
• 2 винта.

Оттяните и снимите панель.

Снимите:

• разъемы
• кабель. См. Трос, внутренняя ручка, передняя боковая дверь, замена.

Перенос компонентов для дополнительного подлокотника (если установлен)

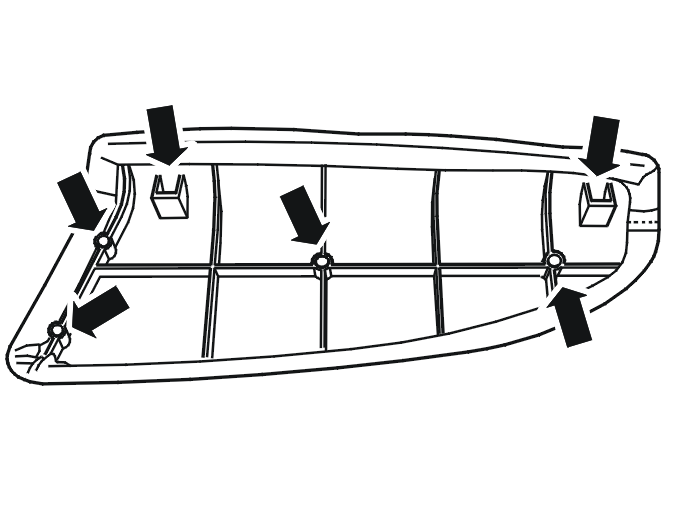

Нанесите маркировочную краску на точки, указанные на иллюстрации.

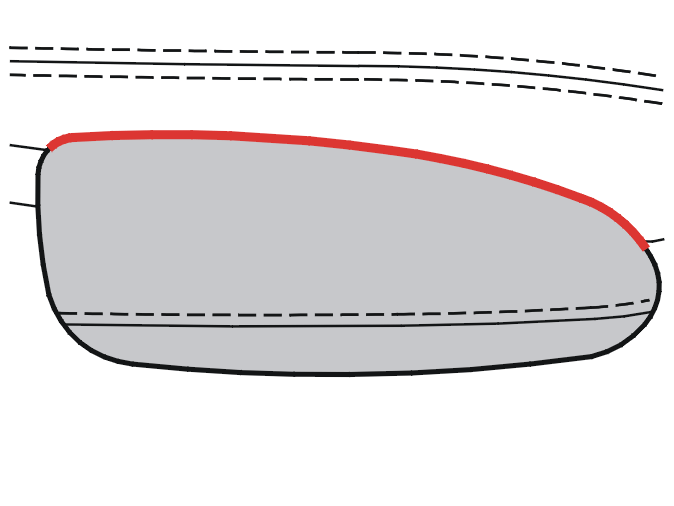

Направьте подлокотник на место, следуя радиусу дверной панели (см. маркировку на иллюстрации), не нажимая подлокотником на дверную панель.Когда подлокотник окажется в правильном положении, нажмите подлокотником над дверную панель, пометив отверстия.Снимите подлокотник с дверной панели.

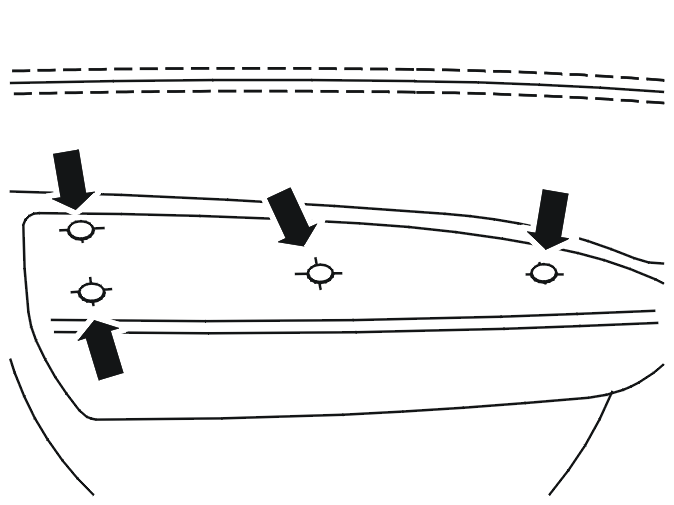

Просверлите помеченные места сверлом 10 мм.

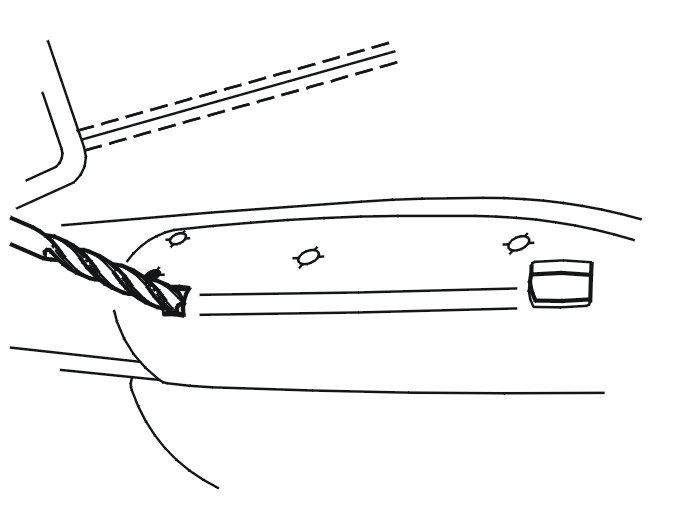

Просверлите отверстия для направляющих подлокотника. Используйте сверло 10 мм под углом 45 градусов от дверной панели.

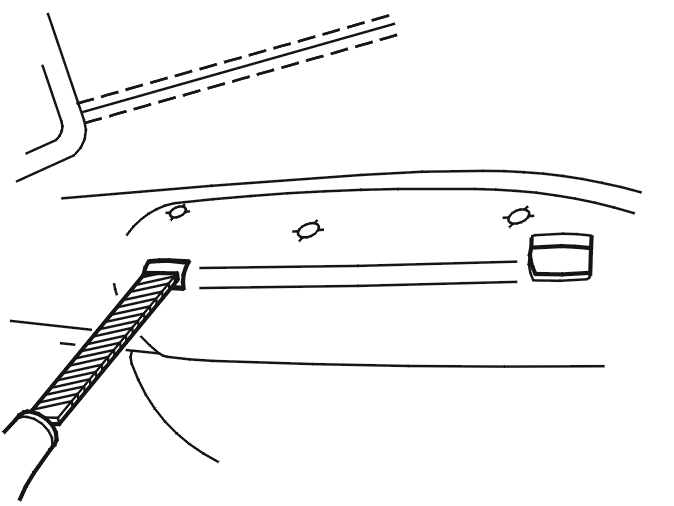

Затем расширьте отверстия напильником. Ширина отверстия должна быть 20 мм.

Проверьте установку подлокотника к дверной панели. Если необходимо, используйте напильник для правки, чтобы подлокотник был правильно посажен на дверную панель.Закрепите подлокотник на дверной панели с помощью 4 плоских шайб (номер 960 138) и 4 винта (номер 979 187).

Установка панели на переднюю дверь

Установите:

• кабель. См. Трос, внутренняя ручка, передняя боковая дверь, замена
• разъемы.

Вдавите панель на место.

Примечание: Выровняйте панель так, чтобы зажимы были в правильном положении. Зажимы панели могут быть разъединены.

Установите:

• 2 винта M6. Затяните
• крышку на основании дверного зеркала
• ручку.

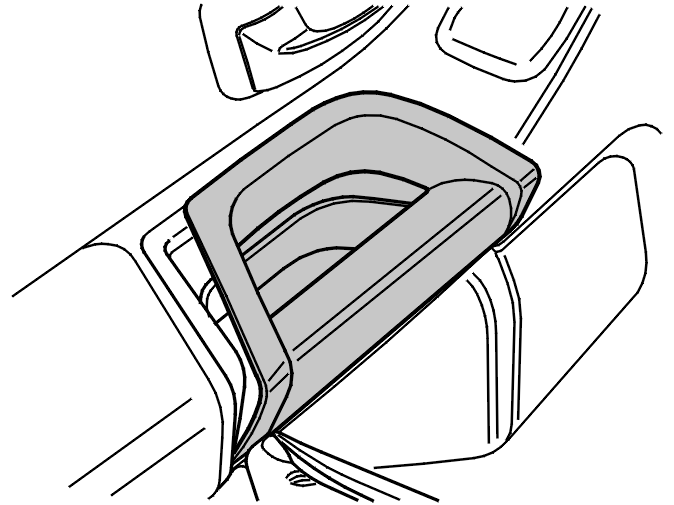

Вдавите передний край ручки на место.

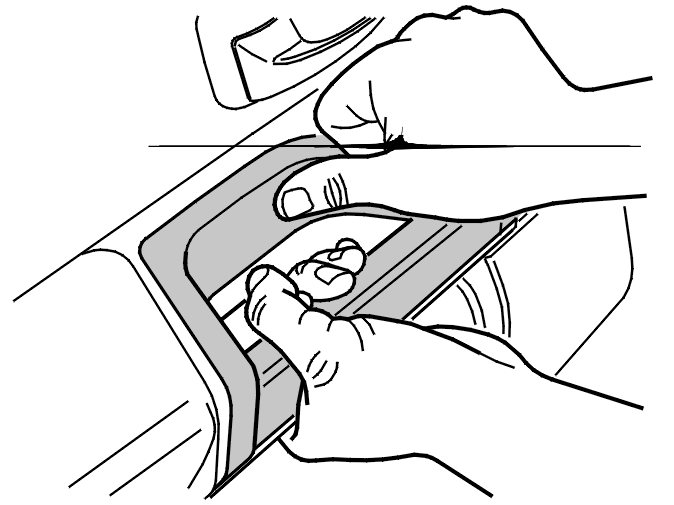

Удерживайте ручку на месте и вдавите на обеих сторонах.

Примечание: Моменты затяжки см. в Момент затяжки.
