Окно, задняя боковая дверь, замена (2003, 2004)

Описание метода

Данный метод состоит из:

• задняя боковая дверь, замена
• задняя боковая дверь, замена.

Снятие окна с задней боковой двери

• неподвижное окно в задней боковой двери
• 2 винта
• уплотнитель рамы двери
• уплотнительную накладку на нижнем крае внутренней стороны бокового окна.

Сдвиньте/отклоните блок стекла вперед.Выньте блок стекла.

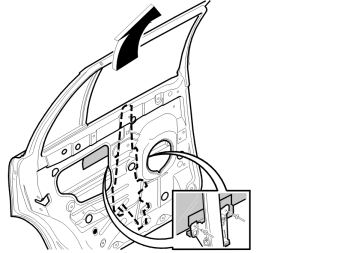

Поднимите боковое окно в полуоткрытое положение.Удалите 2 заклепки в месте соединения окна с подъемным механизмом.Поднимите боковое окно.

Полностью опустите окно.

Снимите:

• панель. См. Панель, задняя боковая дверь, замена
• громкоговоритель, см.: Громкоговоритель, задняя боковая дверь, замена
• звукоизоляцию

Установка окна в задней боковой двери

Примечание: Моменты затяжки см.: Момент затяжки.

Установите:

• боковое окно
• 2 заклепки в месте соединения окна с подъемным механизмом.

Полностью опустите окно.

Подсказка: Используйте немного мыла при установке блока стекла.

Осторожно: При установке направьте узел неподвижного окна/стекла к боковому окну.

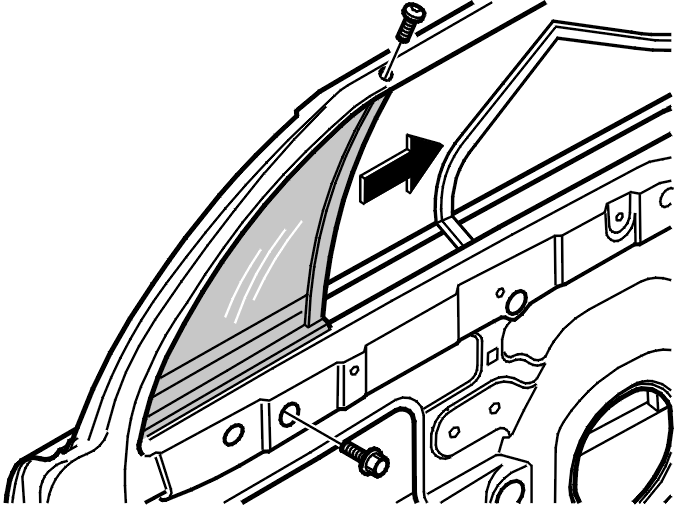

Установите узел неподвижного окна/стекла.

Оттяните неподвижное стекло назад к арке двери.

Установите:

• 1 винт M5 в арке двери, затяните
• 1 винт M6 в арке двери, затяните
• уплотнитель рамы двери
• уплотнительную накладку на нижнем крае внутренней стороны бокового окна
• звукоизоляцию
• громкоговоритель, см.: Громкоговоритель, задняя боковая дверь, замена
• панель. См. Панель, задняя боковая дверь, замена.

Почистите окно.

Снятие неподвижного окна с задней боковой двери

Снимите:

• боковое окно. См. Снятие окна с задней боковой двери
• 2 винта.

Сдвиньте блок стекла вперед.Выньте блок стекла.

Установка неподвижного окна в задней боковой двери

Примечание: Моменты затяжки см.: Момент затяжки.

Подсказка: Используйте немного мыла при установке блока стекла.

Установите:

• блок стекла
• 1 винт M5 в арке двери, затяните
• 1 винт M6 в арке двери, затяните
• боковое окно, см.: Установка окна в задней боковой двери.

Почистите окно.
