Ручка, наружная, передняя боковая дверь, замена (2003, 2004)

Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

В этот метод включены методы для:

• наружной ручки передней дверибезблокировки. См.наружная, передняя боковая дверь (без блокировки), замена
• наружной ручки передней дверисблокировкой. См.наружная, передняя боковая дверь (с блокировкой), замена.

Снятие ручки с наружной стороны передней боковой двери (без блокировки)

Снимите:

• панель двери. См.Панель, передняя боковая дверь, замена
• дренажный профиль
• два звена между ручкой и замком.

Вытяните ручку. Отсоедините передний конец ручки от боковой стороны двери.

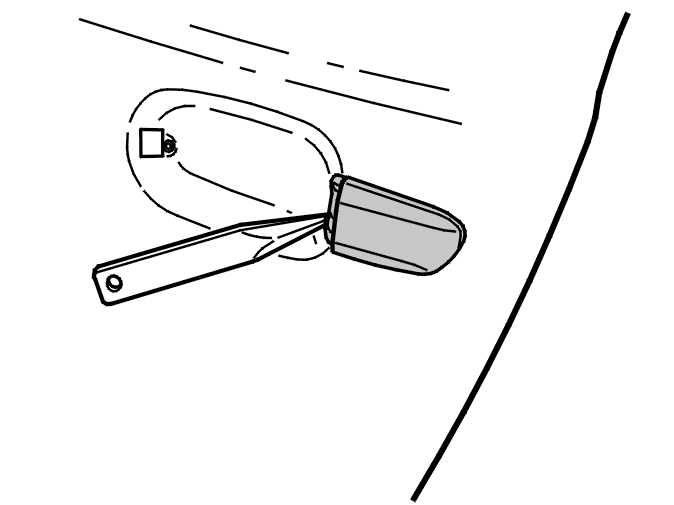

Снимите кронштейн на наружной стороне двери.

Примечание: Этот кронштейн должен быть заменен на новый.

Снимите:

• 4 винта
• кронштейн ручки, нажав на него вперед изнутри.

Закройте боковое окно.

Установка ручки на наружной стороне передней боковой двери (без блокировки)

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• кронштейн ручки
• 4 винта M5. Затяните
• кронштейн на наружной стороне двери
• ручку. Нажмите назад на верхнее переднее крепление звена, так чтобы ручка закрепилась
• звенья между наружной ручкой и замком
• дренажный профиль
• панель двери. См.Панель, передняя боковая дверь, замена.

Снятие наружной ручки с передних боковых дверей

Снимите:

• панель двери. См.Панель, передняя боковая дверь, замена
• дренажный профиль
• окно. См.Окно, передняя боковая дверь, замените.

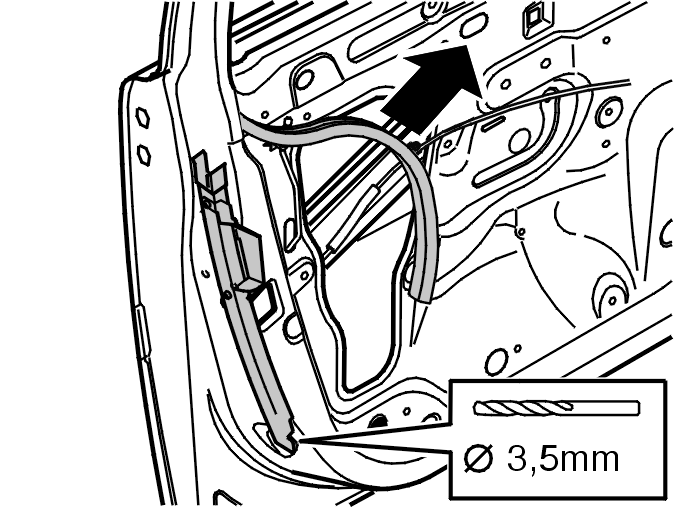

Отсоедините уплотнительную накладку вплоть до арки двери.Высверлите заклепки. См.Снятие заклепок.Снимите направляющую стекла.

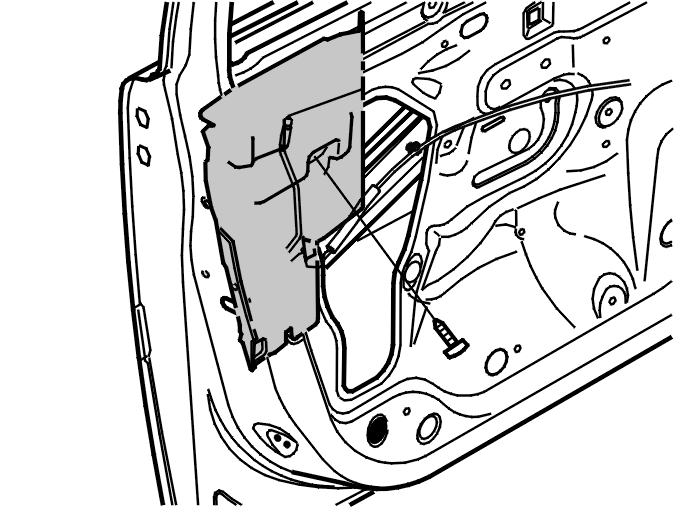

Выверните 1 винт.

Примечание: Заметьте, как расположена крышка на элементе конструкции.

Постепенно снимите крышку.

Примечание: На стороне пассажира крышки нет.

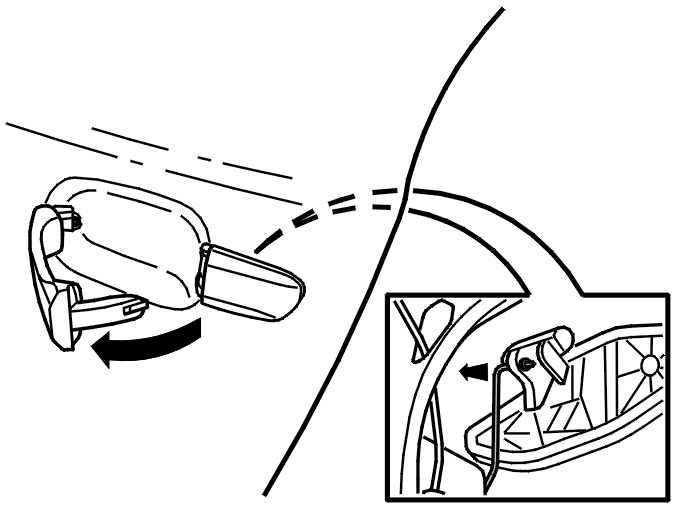

Снимите звенья между наружной ручкой и замком.Нажмите на верхнее переднее крепление звена вперед.Вытяните ручку. Отсоедините передний конец ручки от боковой стороны двери.

Снимите кронштейн на наружной стороне двери.

Примечание: Этот кронштейн должен быть заменен на новый.

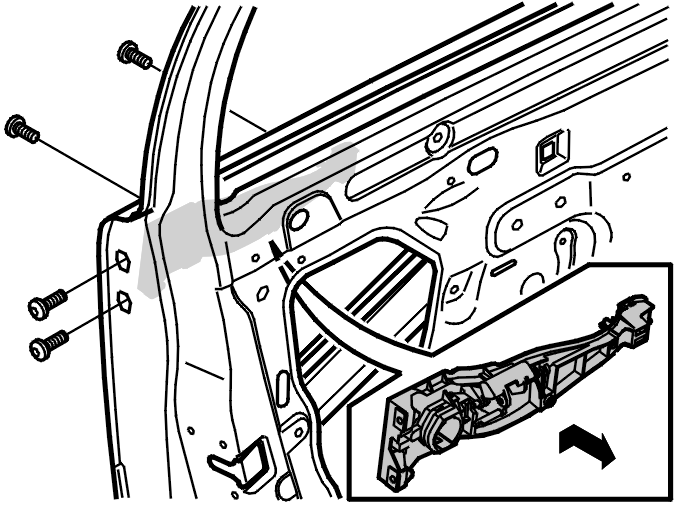

Снимите:

• 4 винта
• кронштейн ручки, нажав вперед изнутри.

Установка ручки на наружной стороне передней боковой двери (с блокировкой)

Примечание: Моменты затяжки см. в Момент затяжки.

Установите:

• кронштейн ручки
• 4 винта M5. Затяните
• кронштейн на наружной стороне двери
• ручку.

Нажмите назад на верхнее крепление звена, так чтобы ручка закрепилась.

Установите:

• звенья между наружной ручкой и замком
• крышку
• 1 винт M5. Затяните
• направляющую стекла
• 2 глухие заклепки
• уплотнительную накладку.

Подсказка: Вставьте уплотнительную накладку, используя немного мыла.

Установите:

• боковое окно. См.Окно, передняя боковая дверь, замените
• дренажный профиль
• панель двери. См.Панель, передняя боковая дверь, замена.
