Головка цилиндров / прокладка, замена (D5244T18, D5244T4, D5244T5)

Информация

Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Внимание: При работе с топливом см.: Компоненты дизельного двигателя, общая информация.

Слив охлаждающей жидкости

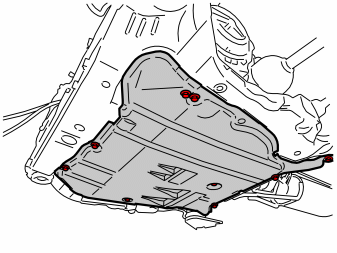

Снимите крышку расширительного бачка.Поднимите автомобиль.Снимите нижний защитный кожух двигателя.

Наденьте шланг на сливной кран, откройте кран и слейте охлаждающую жидкость в чистую емкость.Установите на место нижний кожух двигателя.Опустите автомобиль.

Снятие компонентов

Снимите

• заслонку вихревого канала согласно: Вихревой канал, замена
• топливную магистраль согласно: Топливная магистраль, замена
• ремень распредвала согласно: Замена ремня распределительного механизма
• смеситель EGR/прокладку согласно: Смеситель EGR/прокладка, замена
• выпускной коллектор/прокладку согласно: Выпускной коллектор / прокладка, замена
• насос впрыска топлива согласно: Насос для впрыска топлива, замена
• вакуумный насос/уплотнительное кольцо согласно: Вакуумный насос /уплотнительные кольца, замена.

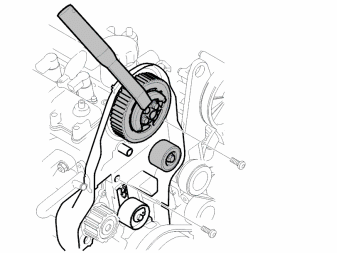

Снятие шкива привода распределительного механизма

Снимите

• болты. Используйте: 🔧 УПОР (ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) D24
• шкив приводного ремня
• болты 2 шт. внутренней крышки кулачкового ремня
• холостой шкив.

Снятие компонентов

Снимите

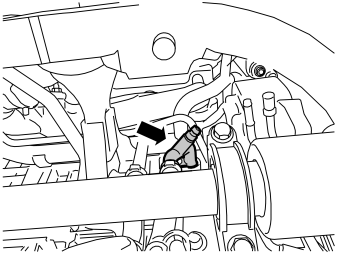

• шланг охлаждающей жидкости с корпуса термостата
• опору сервонасоса с головки цилиндров
• болт 1 шт., удерживающий впускную трубку насоса охлаждающей жидкости на блоке цилиндров. Выбросите прокладку.

Снимите и выбросите зажимы шланга, 2 шт.Отведите в сторону трубку вентиляции картера.

Снятие головки цилиндров

Снимите:

• крышку впуска / распределительного вала
• колпачек заднего масляного уплотнения / кронштейн насоса.

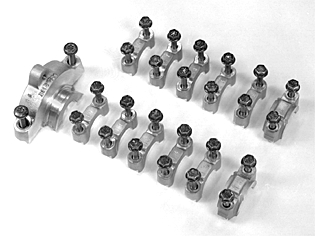

Снятие распределительных валов и крышки подшипника

Осторожно: Внимательно проверьте отметки на крышках подшипников, чтобы не допустить неправильной установки. Неправильная установка может привести к поломке двигателя.

Ослабьте крепежные винты крышек распределительных валов снаружи к середине. Не вывинчивайте винты.Снимите переднюю крышку на впускном распределительным валу.Ослабьте каждый винт, последовательно поворачивая каждый винт на один оборот. Осторожно освободите распределительный вал.Когда распределительный вал больше не находится под напряжением, выньте все винты и снимите крышки подшипников.

Поместите крышки распределительного вала на чистую, сухую поверхность (например, на сухую бумагу).Выполните такую же операцию на другом распределительном валу.

Осторожно: Внимательно проверьте отметки на крышках подшипников, чтобы не допустить неправильной установки. Неправильная установка может привести к поломке двигателя.

Маркировка и снятие коромысел

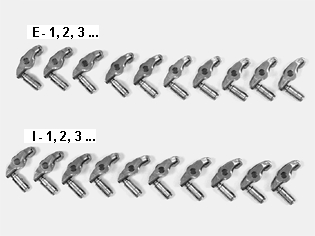

Выньте и промаркируйте коромысла следующим образом: впускной вал: i1, i2, i3 и т.п., выпускной вал: e1, e2, e3 и т.п. Положите коромысла на чистую и сухую поверхность (например, бумажные полотенца).

Примечание: Коромысла могут разъединиться.

Снятие головки цилиндров

Ослабьте винтовое соединение головки цилиндров.Начните с концов и продвигайтесь поочередно к центру.Выньте головку блока цилиндров.Поместите головку цилиндров вверх дном на чистую, сухую поверхность, покрытую поглощающим материалом (например, бумажными салфетками).Это делается, чтобы не повредить поверхность прокладки головки цилиндров.

Снимите прокладку головки цилиндров.Проверьте и запишите маркировку (число отверстий).

Осторожно: Не повредите сопрягаемые с прокладкой поверхности. Прокладка головки цилиндров вряд ли сможет уплотнить повреждения на поверхности уплотнения.

Замена головки цилиндров

Снимите:

• корпус термостата
• свечи предпускового подогрева.

Осторожно: Чтобы не повредить свечи предпускового подогрева, их следует затягивать с правильным моментом затяжки, см. Момент затяжки.

Осторожно: Будьте осторожны, чтобы не повредить сопрягаемые поверхности.

Очистка поверхностей прокладки

Очистите поверхности прокладки следующих компонентов:

• КоллекторУбедитесь, что резьба шпилек на повреждена, и они затянуты
• перепускной канал охлаждающей жидкости
• корпус термостата
• блок цилиндров
• крышка распределительного вала.

Продуйте начисто масляные и водяные каналы.

Осторожно: Используйте лезвие или скребок для прокладок и растворитель для прокладок номер 1161 440.

Внимание: При пользовании растворителем для прокладок используйте вытяжной шкаф или экстрактор!

Регулировка коленчатого вала

Снимите:

• стартер
• глухую пробку.

Слегка проверните коленчатый вал по часовой стрелке .Установите регулировочный инструмент 🔧 Регулировочный инструмент, коленчатый вал.Убедитесь в том, что он упирается в блок цилиндров.Проверните коленчатый вал против часовой стрелки до тех пор, пока он не упрется в ограничитель коленчатого вала.Убедитесь, что маркировка на шкиве привода распределительного механизма коленчатого вала совпадает с маркировкой на масляном насосе.

Замена головки цилиндров

Установите:

• корпус термостата. Используйте новую прокладку
• свечи предпускового подогрева.

Осторожно: Осторожно обращайтесь с головкой цилиндров, чтобы не повредить поверхности прокладки.

Выбор прокладки головки цилиндров правильной толщины

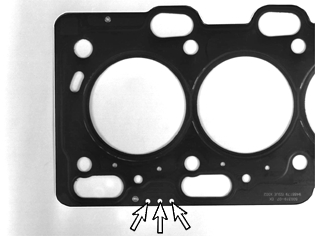

Используйте прокладку с той же маркировкой (количеством отверстий), как и раньше.Существует пять видов прокладок головки цилиндров, различающихся по толщине, что обозначается отверстиями.Толщина прокладки зависит от высоты поршня над блоком цилиндров.

Установка головки цилиндров

Осторожно: Моменты затяжки, которых нет в тексте, указаны в Момент затяжки.

Установите новую прокладку головки блока цилиндров.Установите головку цилиндровИспользуйте новые винты.Смажьте и установите все болты.Затяните винты в следующем порядке.Затяните винты поочередно в направлении от центра наружу.

1. 20 Эь
2. Снимите
3. 20 Эь
4. 50 Нм
5. 90 градусов. Используйте транспортир 🔧 ТРАНСПОРТИР.
6. 90 градусов

Установка толкателей клапанов и коромысел

Смажьте толкатели клапанов. Установите толкатели клапанов в отмеченном порядке.Убедитесь, что толкатели клапанов правильно расположены по отношению к штокам клапанов.

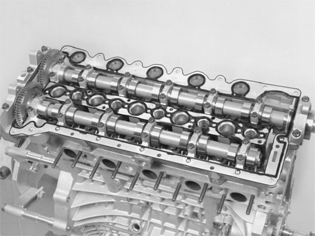

Установка распределительных валов и крышек распределительных валов

Очистите и убедитесь, что в положениях подшипников на распределительном валу, головке цилиндров и крышке распределительного вала нет грязи.Смажьте моторным маслом.

Смажьте:

• положения подшипников и выступы распределительного вала
• посадочные места подшипников головки цилиндров
• крышку распределительного вала
• ролики коромысел.

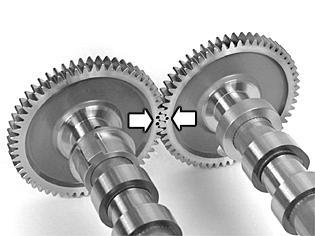

Расположите распределительные валы так, чтобы отметки на шкивах распределительного вала были друг напротив друга.Установите крышки распределительного вала. Ввинтите винты до тех пор, пока крышки не будут прилегать к распределительному валу.Пока не устанавливайте передний колпачок на впускной распределительный вал.Он будет установлен позже.Осторожно ввинтите винты на место, последовательно ввинчивая на один оборот до тех пор, пока распределительный вал не будет зафиксирован в положениях подшипников в головке цилиндров.Выполните такие же операции с другим распределительным валом.Затяните винты обоих распределительных валов. Затяните до 10 ±2 Нм.

Установка инструмента для регулировки распределительного вала

Используйте шаблон для регулировки распределительного вала 🔧 Регулировочный инструмент, распределительный вал D5244T - T2.

Осторожно: Распределительные валы нельзя поворачивать более, чем это абсолютно необходимо для установки инструмента для регулировки распределительного вала. Могут быть повреждены клапаны.

Осторожно поверните распределительные валы при помощи отвертки, вставив ее в паз для насоса высокого давления и вакуумного насоса в распределительном вале, так чтобы можно было установить шаблон для регулировки распределительного вала.Установите шаблон для регулировки распределительного вала.

Установка передних и задних крышек

Внимание: При пользовании растворителем для прокладок используйте вытяжной шкаф или вытяжную вентиляцию.

Осторожно: Используйте лезвие или скребок для прокладок и растворитель для прокладок номер 1161 440.

Насухо вытрите сопрягаемые поверхности крышек подшипников и соответствующие поверхности на головке цилиндров.Нанесите жидкую прокладочную мастику 11 61 059 на крышку подшипника.Поверхность должна быть покрыта полностью, но без излишек.Используйте валик 🔧 Валик (Нанесение жидкой прокладочной мастики) B234,5234,6304.Смажьте моторным маслом кольцо подшипника для передней крышки подшипника.Установите крышку и затяните до 10 Нм.

Установка крышки клапана

Убедитесь, что на выступы распределительных валов нанесено масло.Смажьте, если необходимо. Используйте моторное масло.

Насухо вытрите поверхности прокладки.Расположите прокладки крышки клапана. Убедитесь, что прокладки правильно лежат в своих пазах и не перекручены.Осторожно установите крышку клапана. Не повредите прокладки.Установите винты. Затяните винты.Затяните винты с моментом затяжки.

Установка переднего уплотнения распределительного вала

Используйте инструмент 🔧 Оправка, уплотнение распределительного вала.Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении.Вдавливайте до тех пор, пока оправка не упрется.

Установите

• болты внутренней крышки кулачкового ремня, 2 шт.
• отводной ролик. Затяните согласно: Момент затяжки.

• Осторожно: > Убедитесь, что винты шкива приводного ремня не находятся в крайних положениях в овальных отверстиях.

шкив приводного ремня вместе с болтами, 3 шт. так, чтобы они соприкасались со шкивом кулачкового ремня.
- ремень распредвала согласно: Замена ремня распределительного механизма
- последний болт шкива распредвала и затяните все болты согласно: Момент затяжки. Используйте: 🔧 УПОР (ШКИВ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА) D24.

Завершение

Установите

• вакуумный насос/уплотнительное кольцо согласно: Вакуумный насос /уплотнительные кольца, замена
• насос впрыска топлива согласно: Насос для впрыска топлива, замена
• выпускной коллектор/прокладку согласно: Выпускной коллектор / прокладка, замена
• смеситель EGR/прокладку согласно: Смеситель EGR/прокладка, замена
• топливную магистраль согласно: Топливная магистраль, замена
• вихревой канал согласно: Вихревой канал, замена.

Установите

• шланг охлаждающей жидкости от корпуса термостата
• опору сервонасоса с головки цилиндров
• болт крепления впускной трубы насоса охлаждающей жидкости к блоку цилиндров. Используйте новую прокладку.
• шланг вентиляции картера. Используйте новые зажимы для шланга.
• отрицательный провод аккумулятора согласно: Аккумуляторная батарея, отсоединение.

Осторожно: Убедитесь, что выпускной шланг заправочной установки не зажат, так как это может повредить систему охлаждения.

Долейте охлаждающую жидкость. Используйте: 🔧 Бачок охлаждающей жидкости.Запустите двигатель и дайте ему нагреться до нормальной рабочей температуры. Проверьте его работу и отсутствие течи. Долейте жидкости при необходимости.Замените масло и масляный фильтр согласно: Масло/масляный фильтр, замена.

Функциональная проверка

Прогрейте двигатель на повышенных оборотах, пока не откроется термостат.Проверьте двигатель на наличие утечек.Долейте жидкости при необходимости.
