Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Демонтаж верхнего перекрытия двигателя
Потяните кожух вверх за передний край, а затем вперед.
Снятие воздухоочистителя
Снимите впускной шланг между передней панелью и воздушным фильтром.
Снятие крышки
Снимите кожух модуля управления. Потяните вверх.
Отсоединение контактного разъема от модуля управления двигателем
Отсоедините контактный разъем от модуля управления двигателем. Нажмите на фиксатор и отогните вверх скобу запора.
Снятие магнитного клапана с корпуса воздушного фильтра
Отцепите магнитный клапан с корпуса воздушного фильтра.

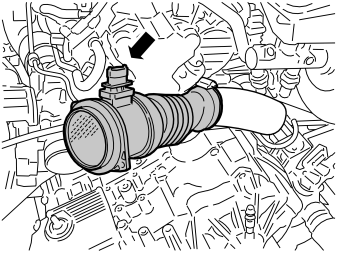

Отсоединение контактного разъема расходомера воздуха
Поднимите воздухоочиститель.
Снимите:
- шланг подачи чистого воздуха
- разъем на датчик массового расхода воздуха.

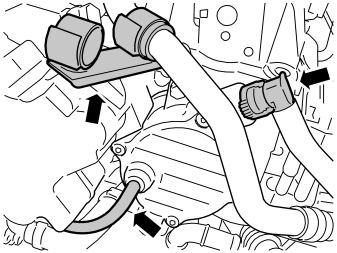

Снятие вакуумного шланга
Снимите:
- крепежный болт М6, 1 шт.
- быстрое
- вакуумный шланг.

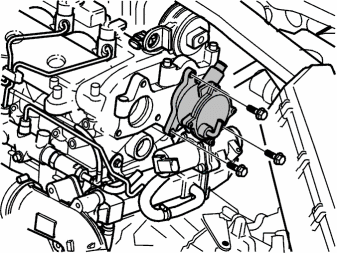

Снятие вакуумного насоса
Примечание: Прежде чем снимать насос, подложите под него бумагу, так как может пролиться масло.
Снимите:
- болты к вакуумному насосу
- вакуумный насос.
Осторожно: Осторожно обращайтесь с вакуумным насосом. Если насос падал на пол, его нельзя устанавливать, ни при каких условиях.
Установка

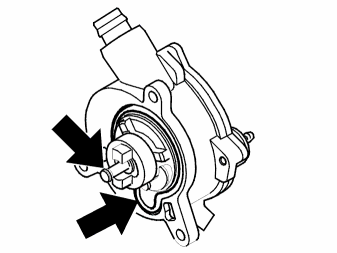

Монтаж вакуумного насоса
Установите на место вакуумный насос. Используйте новые уплотнительные кольца. Затяните согласно: Момент затяжки.
Установка компонентов
Установите:
- быстродействующую муфту вакуумного насоса. Используйте смазку 1161580.
- вакуумный шланг
- крепеж
- шланг подачи чистого воздуха, Затяните зажим шланга.
- разъем на датчик массового расхода воздуха
- корпус воздушного фильтра
- магнитный клапан
- контактные разъемы на модуль управления двигателем
- кожух модуля управления
- впускной шланг
- крышку двигателя.
Завершение
Проверка на наличие утечки
Проверьте, все ли установлено на место, и отсутствие течи масла.
