Смеситель EGR/прокладка, замена

Дренаж охлаждающей жидкости

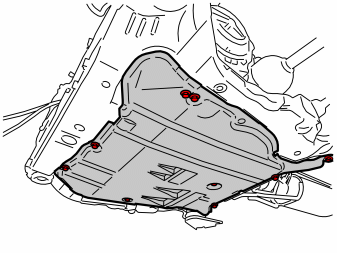

Снимите крышку расширительного бачка.Поднимите автомобиль.Снимите нижнее защитное перекрытие двигателя.

Дренаж охлаждающей жидкости, продолжение

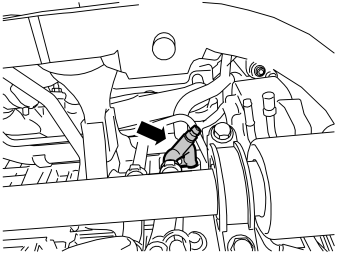

Наденьте шланг на дренажный кран. Откройте кран и слейте охлаждающую жидкость в чистый сосуд.Установите на место нижнее перекрытие двигателя.Опустите автомобиль.

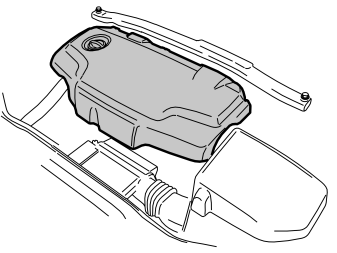

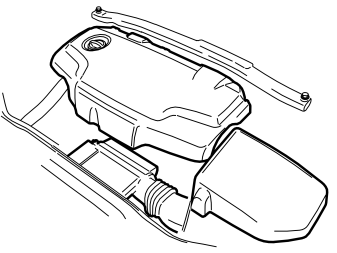

Демонтаж верхнего перекрытия двигателя

Потяните прямо за передний край и затем вперед.

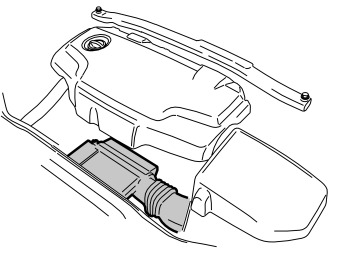

Снятие воздухоочистителя

Снимите впускной шланг между передней панелью и воздушным фильтром.

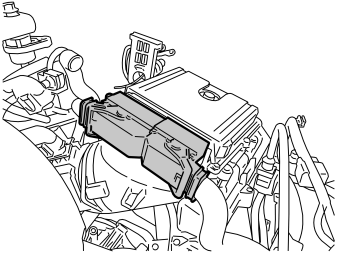

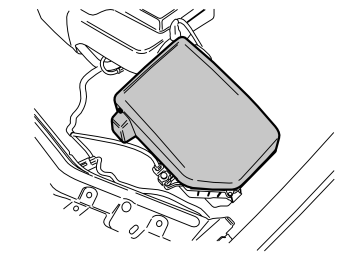

Снимите крышку модуля управления и вытяните прямо вверх.

Примечание: Не прикасайтесь пальцами к штырьковым выводам модуля управления. Статическое электричество может повредить компоненты в модуле управления.

Разъедините контактный разъем модуля управления двигателем (ECM).Прижмите стопорное кольцо и пригните в сторону фиксирующую скобу.

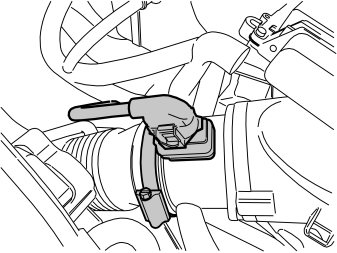

Разъедините контактный разъем расходомера воздуха.Снимите зажим шланга с расходом ера воздуха.

Поднимите воздушный фильтр и отогните в сторону шланг наружного воздуха.

Демонтаж деталей EGR

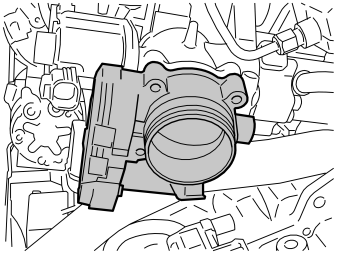

Снимите шланг с корпуса заслонки.Снимите зажим шланга и отогните шланг в сторону.

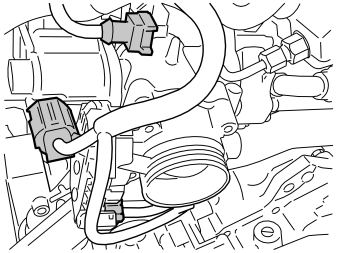

Разъедините контактный разъем корпуса заслонки и смесителя EGR.

Примечание: Для автомобилей с ручной коробкой передач, разъедините контактный разъем перепускного клапана радиатора EGR.

Снимите 4 винта М6 корпуса заслонки.Выбросите прокладку.

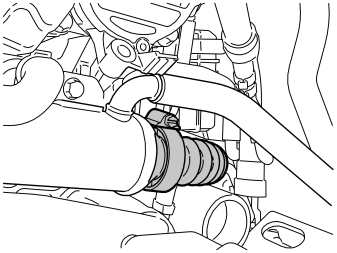

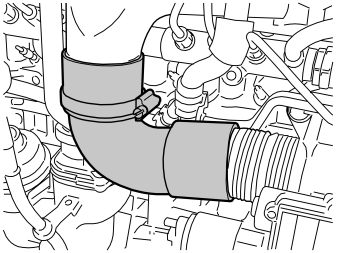

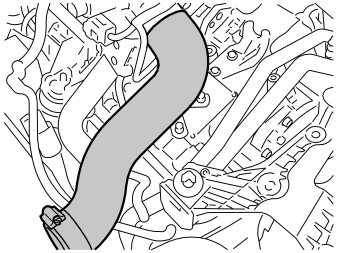

Снимите оба зажима впускного шланга смесителя EGR. Снимите шланг со смесителя EGR.Снимите верхний зажим на соединении впускного шланга с впускной трубой.Снимите впускной шланг.

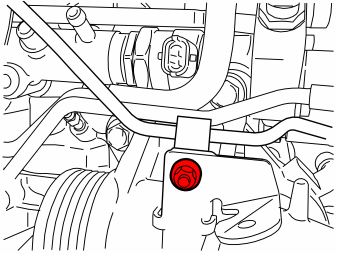

Открутите винт, 1 шт. М6 штанги трубы давления топлива.

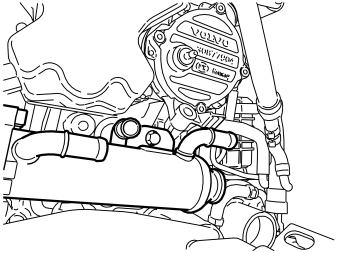

Снимите зажим между радиатором EGR и трубой соединения трубы разветвления.Выбросите прокладку.

Снимите:

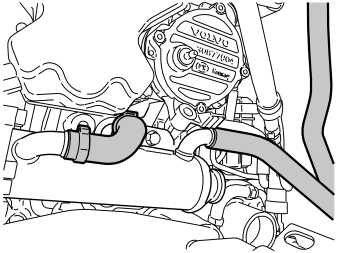

• шланги охлаждающей жидкости с радиатора EGR
• винтовой зажим, 1 шт.
• одноразовый зажим, 1 шт.

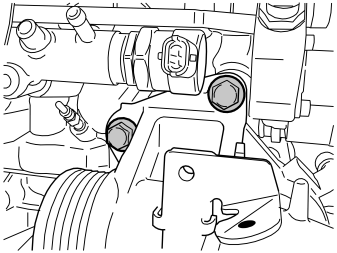

Открутите винт, 1 шт. М8 на заднем крае головки блока цилиндров.

Открутите винт, 1 шт. М10 в смесителе EGR на заднем крае головки блока цилиндров.

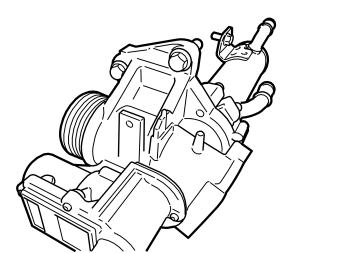

Достаньте модуль EGR в комплекте.

Установка деталей EGR

Установите:

• Модуль EGR, пользуйтесь новой прокладкой на поверхности прилегания трубы выхлопных газов.
• винты, 2 шт. М10. Затяните винты до прилегания.
• винт, 1 шт. М8 на заднем крае головки блока цилиндров. Затяните.

Осторожно: Не затягивайте винты, чтобы избежать напряжения в заднем креплении.

Затяните винты, М10 на переднем крае головки блока цилиндров.

Установите:

• шланги охлаждающей жидкости с радиатора EGR
• винтовой зажим, 1 шт. Затяните.
• одноразовый зажим, 1 шт.

Установите зажим между радиатором EGR и соединительной трубой разветвления выхлопных газов. Затяните.

Установите винты, 1 шт. М6 к штанге трубы давления топлива.

Вставьте впускную трубу.Затяните зажимы шланга.

Установите:

• корпус заслонки и пользуйтесь новойпрокладкой
• винты, 4 шт. М6 к корпусу заслонки. Затяните.

Соедините контактный разъем корпуса заслонки и смесителя EGR.Соедините контактный разъем с перепускным клапаном радиатора EGR.

Вставьте шланг корпуса заслонки и затяните зажим шланга.

Установка воздухоочистителя

Установите:

• воздушный фильтр и прижмите крепление в захваты.
• шланг наружного воздуха к расходомеру воздуха и затяните зажим.

Соедините контактный разъем к расходомеру воздуха.

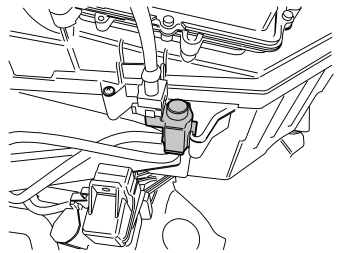

Зацепите магнитный клапан в корпусе воздушного фильтра.

Установка компонентов

Соедините контактный разъем модуля управления двигателем (ECM).

Установите:

• перекрытие над модулем управления двигателем
• впускной шланг между передней панелью и воздушным фильтром
• верхнее перекрытие двигателя. Вставьте вначале в заднем крае и затем прижмите вниз в переднем крае.

Функциональная проверка

Осторожно: Убедитесь, что выпускной шланг заправочной установки не зажат, так как это может повредить систему охлаждения.

Залейте охлаждающую жидкость. Пользуйтесь: 🔧 Бачок охлаждающей жидкостии 🔧 Крышка

Запустите двигатель и дайте ему нагреться до нормальной рабочей температуры. Проверьте на утечки и работоспособность. Долейте жидкости при необходимости.
