Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2006 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Безопасность
Внимание: При работе с топливной системой требуются особые меры предосторожности по предупреждению искрообразования. Предварительно см. Компоненты дизельного двигателя, общая информация.

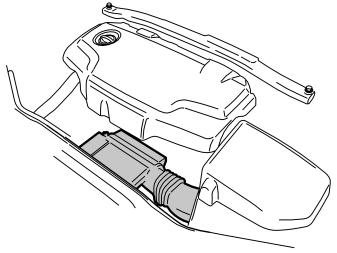

Демонтаж верхнего перекрытия двигателя
Потяните кожух вверх за передний край, а затем вперед.
Снятие впускного шланга
Снимите впускной шланг между передней панелью и воздушным фильтром.
Снятие впускного шланга
Освободите оба зажима впускного шланга на смесителе EGR. Стяните шланг смесителя с трубки смесителя EGR.Освободите верхний зажим на впускном шланге с впускного коллектора.Снимите впускной шланг.
Ослабьте винт (1 шт. M6) хомута напорного топливопровода.

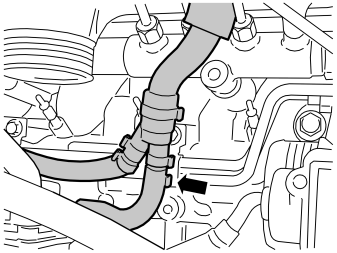

Снятие зажима шланга
Снимите нижний зажим шланга и стяните его под шланг картера.Разогните зажим сверху трубки картера.Отогните вниз трубку вентиляции картера.

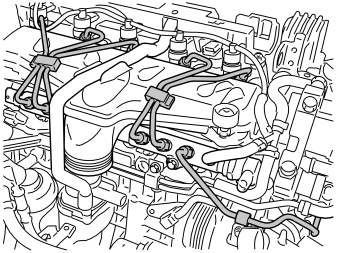

Снятие линий подачи
Осторожно: Ослабляя колпачковую гайку на напорном топливопроводе, придерживайте штуцеры инжектора.
Снимите напорную трубку.
Осторожно: Напорные трубки запрещается использовать повторно.
Примечание: Используйте бумагу для сбора топлива в случае пролива.

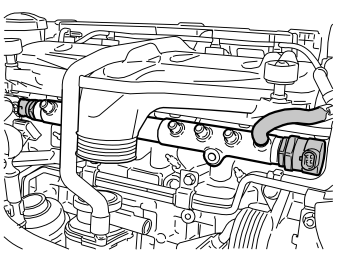

Снятие обратного топливного шланга
Снимите:
- контактные разъемы, 2 шт.
- хомут обратного топливного шланга
- обратный топливный шланг от топливной магистрали.
Примечание: Используйте бумагу для сбора топлива в случае пролива.

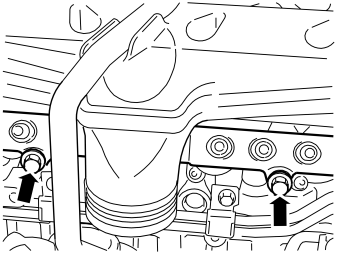

Снятие топливной магистрали
Снимите:
- винты M8, 2 шт.
- топливную магистраль.
Подсказка: Освободите подсоединения свечей накаливания.
Установка
Установка компонентов
Установите на место болты М8, 2 шт.
Примечание: Затяните от руки.
Установите:
- контактные разъемы, 2 шт.
- обратный топливный шланг. Используйте новый хомут.
- напорные трубки
Примечание: Используйте новые напорные трубки. Затяните согласно: Момент затяжки.
Затяните болты топливной магистрали, 2шт.
Установите:
- шланг картера. Используйте новый зажим.
- хомут напорного топливопровода
- всасывающий шланг. Затяните зажимы шланга.
- кожух модуля управления
- впускной шланг
- верхний кожух двигателя.
Завершение
Проверка на отсутствие течи
Запустите двигатель и проверьте, нет ли утечек топлива.Установите на место верхний кожух двигателя.
