Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Специальные инструменты
- 🔧 Ключ
- 🔧 Ключ
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Внимание: При работе с топливом см.: Компоненты дизельного двигателя, общая информация.
Осторожно: При работе с топливной системой требуются особые меры предосторожности по предупреждению искрообразования. Предварительно см. Правила техники безопасности при обращении с топливом.
Снятие
Демонтаж верхнего перекрытия двигателя
Потяните кожух вверх за передний край, а затем вперед.
Снятие впускного шланга
Снимите впускной шланг между передней панелью и воздушным фильтром.
Снятие кожуха модуля управления
Снимите кожух модуля управления, потянув его вверх.
Снятие контактного разъема с модуля управления двигателем (ЕСМ)
Отсоедините контактный разъем от модуля управления двигателем (ЕСМ).Нажмите на фиксатор и отогните вверх скобу запора.
Снятие магнитного клапана с корпуса воздушного фильтра
Отцепите магнитный клапан с корпуса воздушного фильтра.
Снятие воздухоочистителя
Поднимите воздухоочиститель.Снимите:
- шланг подачи чистого воздуха
- разъем на датчик массового расхода воздуха.

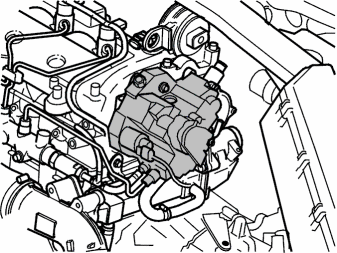

Демонтаж топливного насоса высокого давления
Осторожно: Напорные трубки запрещается использовать повторно.
Примечание: Если насос впрыска топлива подлежит возврату или повторному использованию, то следует поставить заглушки на впуске/выпуске. Используйте бумагу для сбора пролитого топлива.
Снимите:
- всасывающий и возвратный шланг. Выбросите зажимы для шланга
- контактные разъемы с клапана регулировки подачи топлива и датчика температуры
- винты насоса впрыска топлива, 3 шт.
- насос впрыска топлива.
Осторожно: Соединительный блок может выпасть при отсоединении насоса. Будьте осторожны.
Снимите соединительный блок.
Установка
Монтаж насоса впрыска топлива
Установите:
- соединительный блок на впрыскивающий насос; для правильного соединения обратите внимание на маркировку распредвала
- насос впрыска топлива с новым уплотнительным кольцом. Используйте смазку, арт. № 116 1580. Затяните согласно: Момент затяжки
- всасывающий и возвратный шланг с новыми зажимами.
- новую напорную трубку. Затяните согласно:Момент затяжки. Используйте: 🔧 Ключ и 🔧 Ключ
- контактные разъемы к клапану регулировки подачи топлива и датчику температуры.
Установка компонентов
Установите:
- шланг подачи чистого воздуха
- контактный разъем к датчику расходомеру воздуха
- корпус воздушного фильтра
- магнитный клапан к корпусу воздушного фильтра
- контактные разъемы на модуль управления двигателем
- кожух модуля управления
- впускной шланг.
Завершение
Проверка на отсутствие течи
Осторожно: Чтобы избежать повреждения насоса впрыска топлива в двигателе необходимо в течение 80 секунд провести предварительную прокачку топливного бака. Для этого следует повернуть ключ зажигания в положение 2.
Протрите чисто моторный отсек.Запустите двигатель и проверьте отсутствие течи.Установите на место верхний кожух двигателя.
