Замена фиксаторов и замков

Снятие переднего фиксатора

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Снимите:

• матерчатую внешнюю крышу. См. Замена матерчатой крыши
• крышку на передней поперечной балке
• разъем для микропереключателей. Обрежьте ленточные хомуты
• трос привода, закрепленный шлицевым соединением
• матерчатую обивку крыши. См. Замена матерчатой крыши
• уплотнительную накладку переднего бокового окна. См. Замена уплотнителей.

Осторожно снимите клееную обивку с передней поперечной балки.

Примечание: Всегда используйте новую обивку на лонжеронах.

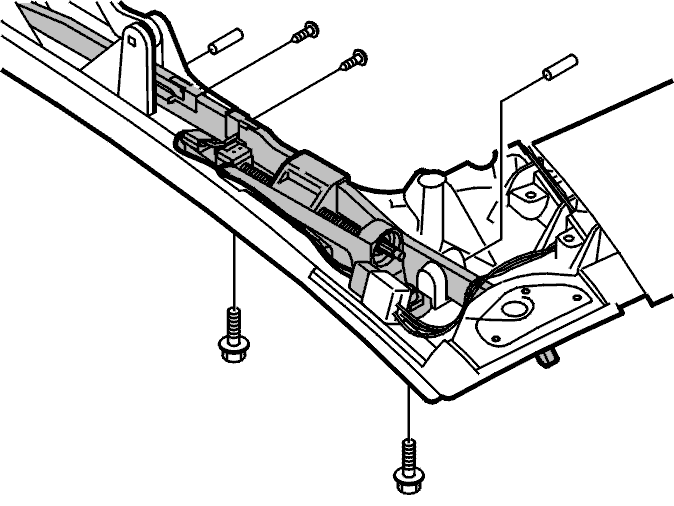

Снимите:

• 2 винта прямо под обивкой
• 2 винта на стороне лонжерона
• 2 штифта узла фиксатора.

Подвиньте фиксатор вперед. Сложите его вверх на заднем крае и потяните назад.Замените фиксатор.

Установка переднего фиксатора

Установите в обратном порядке.Используйте новые ленточные хомуты проводки.

Снятие заднего фиксатора

Установите крышку, как показано на иллюстрации.

Поднимите крышку вверх вручную.

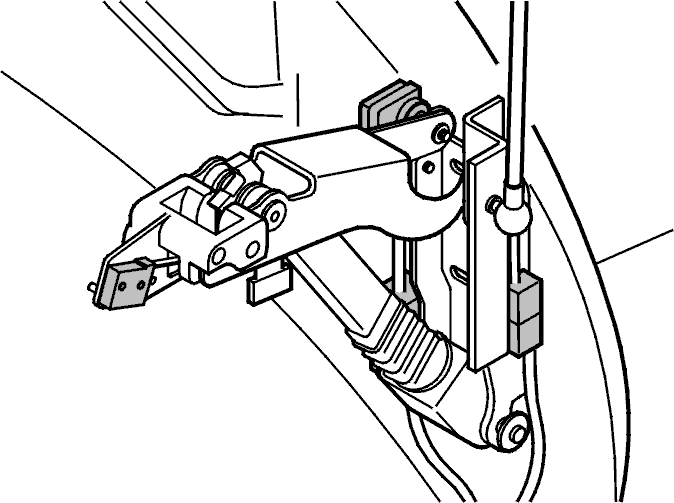

Снимите:

• разъемы микропереключателей и потенциометра
• ленточный хомут
• микропереключатель
• гайку нижнего крепления на газовой стойке
• трос привода заднего фиксатора (шлицевое соединение).

Примечание: Приводной вал не должен вращаться во время замены.

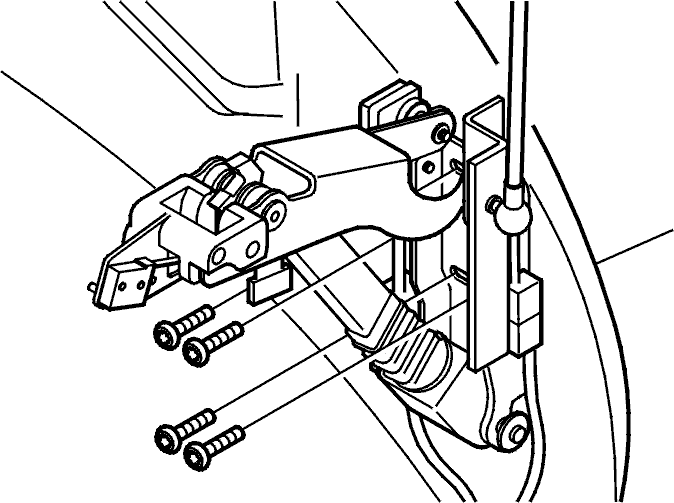

Снимите:

• 4 винта крепления.

Замените задний фиксатор.

Установка заднего фиксатора

Установите в обратном порядке.

Регулировка заднего фиксатора

Установите крышку, как показано на иллюстрации. Не запирайте крышку.Крышку должно быть возможно поднять, не воздействуя на задние фиксаторы.

Снимите:

• боковой элемент крышки. См. Замена, регулировка и экстренное открытие крышки
• трос привода заднего фиксатора. См. Замена тросов.

Подсказка: Передний край фиксатора замка и край бокового элемента замка натяжной дуги должны быть параллельны в положении зацепления

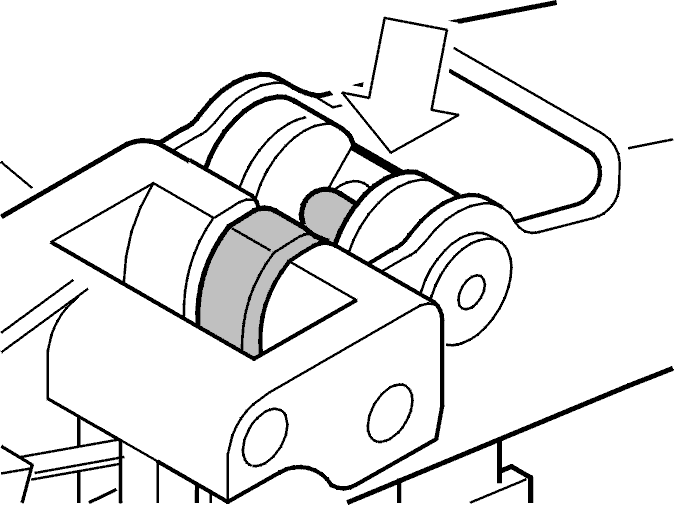

Измерьте расстояние до замка, как показано на иллюстрации.Расстояние должно быть одинаковым на обеих сторонах положения зацепления.Расстояние от верха бокового элемента крышки до замка должно быть приблизительно 22 мм от крышки.Если необходимо, отрегулируйте приводной вал задних фиксаторов.

Снятие замка, крышка

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Отметьте положение замка при помощи фломастера. См. Подготовка перед работой.

Снимите:

• ленточные хомуты
• разъем.

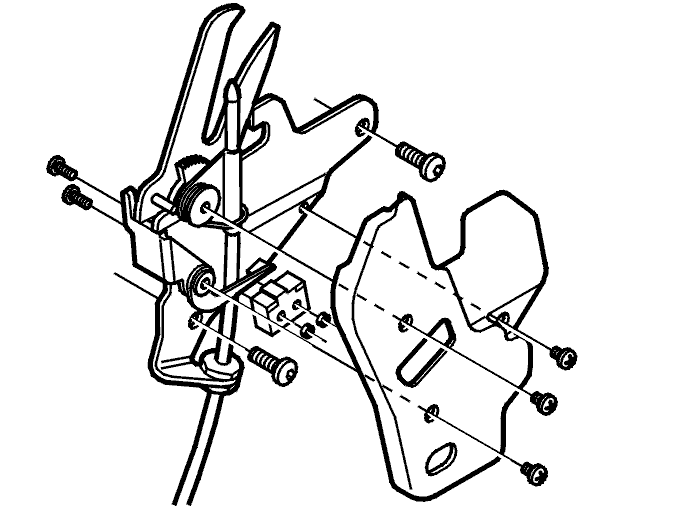

Снимите:

• 3 винта бокового элемента на замке
• 2 винта замка на крышке
• микропереключатель. См. Замена и регулировка микропереключателей.

Освободите стойку, так чтобы она была в нейтральном положении.Подвиньте зубчатую половину (А) по направлению к секции фиксатора. Поднимите секцию фиксатора и подвиньте зубчатую половину вперед, пока не освободится трос.

Снимите:

• гайку втулки троса
• замок.

Замените защелку.

Установка замка, крышка

Прикрутите втулку к замку гайкой. Установите контргайку в такое же положение, в каком она была при снятии.

Установите:

• новый замок на трос. Натяните стойку приблизительно на 30 мм до зацепления зубчатой половины (А)
• микропереключатель. См. Замена и регулировка микропереключателей
• 2 винта замка
• 3 винта бокового элемента на замке.

Управляйте откидным верхом вручную. См. Аварийное функционирование.Проверьте, щелкает ли замок одновременно с открыванием и запиранием левой и правой сторон.Убедитесь, что замки находятся в одинаковом положении. Если нет, поверните один из замков и попробуйте снова.
