Замена уплотнителей

Примечание: Перед началом работ см.Подготовка перед работой.

Подсказка: Нажмите “Указатель”, чтобы увидеть содержание.

Примечание: При замене всех уплотнительных накладок, центральная уплотнительная накладка должна быть заменена первой. Затем замените заднюю уплотнительную накладку, и наконец, переднюю.

В этом разделе приведены методы для следующих компонентов:

• замена уплотнительной накладки переднего бокового окна. См.Замена уплотнительной накладки переднего бокового окна
• замена центральной уплотнительной накладки. См.Замена центральной уплотнительной накладки
• замена задней уплотнительной накладки, стойка С. См.стойка С
• замена внутренней уплотнительной накладки крышки. См.Замена внутренней уплотнительной накладки крышки
• замена центральной уплотнительной накладки крышки. См.Замена центральной уплотнительной накладки крышки
• замена наружной уплотнительной накладки крышки. См.Замена внешней уплотнительной накладки крышки
• замена уплотнительной накладки ребра натяжного устройства. См.Замена уплотнительной накладки натяжной дуги.

Снятие уплотнительной накладки, переднее боковое окно

Примечание: Разметьте уплотнительную накладку на переднем креплении перед снятием передней уплотнительной накладки.

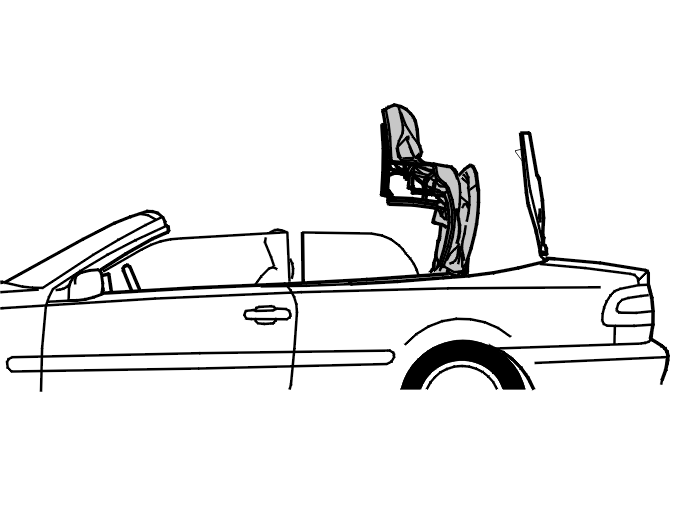

Установите откидной верх в положение, показанное на иллюстрации.

Отведите вверх край наружной матерчатой обивки крыши над передней уплотнительной накладкой.

Снимите:

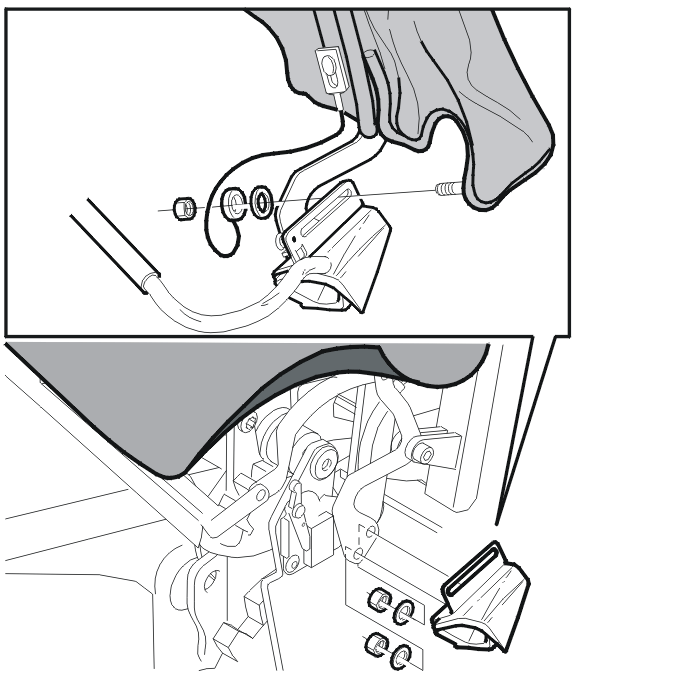

• трос с креплением
• 3 винта уплотнительной накладки.

Примечание: Заметьте количество шайб для винтов между уплотнительной накладкой и элементом конструкции.

Выверните 1 винт в передней поперечной балке.Замените уплотнительную накладку.

Установка уплотнительной накладки, переднее боковое окно

Установите:

• уплотнительную накладку так, чтобы она совмещалась с другими уплотнительными накладками
• 1 винт в передней поперечной балке. Затяните
• 3 гайки уплотнительной накладки. Затяните.

Примечание: Установите заново правильное количество шайб для гаек.

Установите трос и крепление.Убедитесь, что окно плотно прилегает к уплотнительной накладке. См.Боковая дверь, передняя, в сборе, регулировка.

Снятие центральной уплотнительной накладки

Установите откидной верх в положение, показанное на иллюстрации.

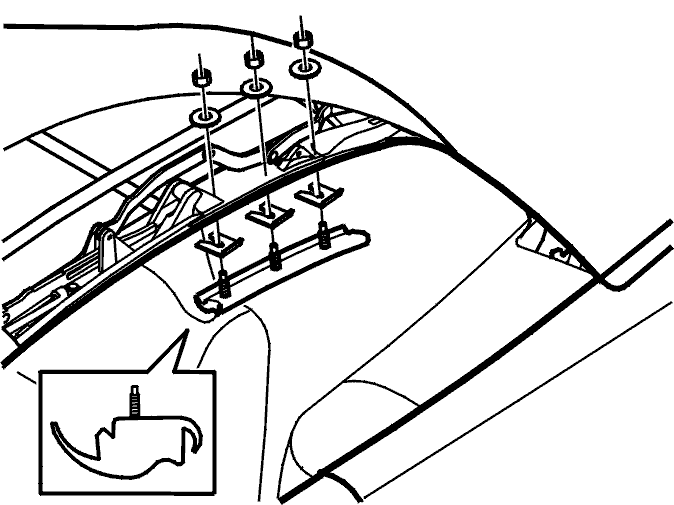

Отведите вверх край наружной матерчатой обивки крыши над центральной уплотнительной накладкойОслабьте 3 гайки уплотнительной накладки.

Примечание: Отметьте положение гаек.

Примечание: Заметьте количество шайб для винтов между уплотнительной накладкой и элементом конструкции.

Замените уплотнительную накладку.

Установка центральной уплотнительной накладки

Установите:

• уплотнительную накладку так, чтобы она совмещалась с другими уплотнительными накладками
• 3 гайки уплотнительной накладки.

Примечание: Установите заново правильное количество шайб для винтов.

Установите трос и крепление.Убедитесь, что окно плотно прилегает к уплотнительной накладке. См.Боковая дверь, передняя, в сборе, регулировка.

Снятие задней уплотнительной накладки, стойка С

Установите откидной верх в положение, показанное на иллюстрации.

Снимите 4 заклепки уплотнительной накладки. См.Снятие заклепок.Используйте сверло диаметром 6 мм.

Примечание: Будьте осторожны с накладкой.

Подсказка: При высверливании заклепок, наденьте кусок топливного шланга на верхнюю часть сверла, чтобы предохранить накладку от повреждения.

Примечание: Удалите головку заклепки. Удалите стружку пылесосом. Если стружка останется на месте, может случиться дребезжание.

Замените уплотнительную накладку.

Установка задней уплотнительной накладки, стойка С

Установите уплотнительную накладку так, чтобы она совместилась с другой уплотнительной накладкой на заднем боковом окне.

Подсказка: Используйте заклепки длиной 12 мм. Начните с верхней заклепки.

Примечание: Не повредите металлический держатель на накладке.

Убедитесь, что окно плотно прилегает к уплотнительной накладке. См.Боковая дверь, передняя, в сборе, регулировка.

Снятие внутренней уплотнительной накладки крышки

Установите откидной верх в положение, показанное на иллюстрации.Снимите отделочную накладку.

Примечание: Потяните уплотнительную накладку вверх. Обратите внимание на то, чтобы фольга осталась на месте и не порвалась.

Замените уплотнительную накладку.

Установка внутренней уплотнительной накладки крышки

Примечание: Приклейте фольгу, если при поднятии вверх накладка отходит на крае. Убедитесь, что на фольге нет складок.

Примечание: Не тяните накладку спереди назад при установке.

Если возможно, используйте уплотнительную накладку повторно.При необходимости очистите канал, где будет находиться накладка.Нанесите немного клея на дно канала. Проверьте, чтобы не было клея на видимых поверхностях.Вдавите накладку в канал. При необходимости используйте инструмент для уплотнения.

Осторожно: Сопрягаемая поверхность должна быть абсолютно чистой, без грязи и смазки.

Осторожно: Уплотнительная накладка и сам автомобиль должны иметь комнатную температуру.

Снятие центральной уплотнительной накладки крышки

Снимите крышку. См.Замена, регулировка и экстренное открытие крышки.Снимите концевой защитный элемент уплотнительной накладки и потяните накладку вверх.Замените уплотнительную накладку.

Установка центральной уплотнительной накладки крышки

Примечание: Не тяните накладку спереди назад при установке.

Если возможно, используйте уплотнительную накладку повторно.Отвинтите окрашенное защитное приспособление на наружной крышке. См.Замена, регулировка и экстренное открытие крышки.Установите уплотнительную накладку в пазе.

Осторожно: Сопрягаемая поверхность должна быть абсолютно чистой, без грязи и смазки.

Осторожно: Уплотнительная накладка и сам автомобиль должны иметь комнатную температуру.

Установите окрашенное защитное приспособление на наружной крышке. Установите крышку. См.Замена, регулировка и экстренное открытие крышки.

Снятие внешней уплотнительной накладки крышки

Снимите крышку. См.Замена, регулировка и экстренное открытие крышки.Потяните уплотнительную накладку вверх.Если уплотнительная накладка прилипла, осторожно нагрейте ее с помощью термовоздушного пистолета.

Примечание: Материал крышки сделан из пластмассы, армированной стекловолокном. Поэтому материал следует нагревать осторожно.

Замените уплотнительную накладку.

Установка внешней уплотнительной накладки крышки

Если возможно, используйте уплотнительную накладку повторно. Снимите старую ленту. Установите новую ленту.Вдавите накладку на место в крышке, одновременно снимая подкладочную ленту.

Осторожно: Сопрягаемая поверхность должна быть абсолютно чистой, без грязи и смазки.

Не прикасайтесь к поверхности после чистки.

Осторожно: Уплотнительная накладка и сам автомобиль должны иметь комнатную температуру.

Установите крышку. См.Замена, регулировка и экстренное открытие крышки.

Снятие уплотнительной накладки натяжной дуги

Установите откидной верх в положение, показанное на иллюстрации.

Выверните 19 винтов из ребра натяжного устройства.

Примечание: Убедитесь, что наружная и внутренняя матерчатая обивка не изменяют своего положения во время замены.

Снимите 1 гайку, удерживающую трос.Выверните 1 винт из наружной матерчатой обивки.Снимите 2 гайки, удерживающие треугольную уплотнительную накладку.

Примечание: Отметьте положение на уплотнительной накладке.

Замените уплотнительную накладку.

Установка уплотнительной накладки ребра натяжного устройства

Установите:

• треугольную уплотнительную накладку
• 2 гайки. Затяните
• литой винт из наружной матерчатой обивки
• 1 скользящую шайбу
• крепление, удерживающее трос
• 1 гайку. Затяните.

Не затягивайте гайку крепления слишком сильно, так как крепление троса должно двигаться легко.
