Замена, регулировка и экстренное открытие крышки

Снятие крышки

Установите мягкую крышу в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Снимите:

• верхнюю панель в багажном отсеке

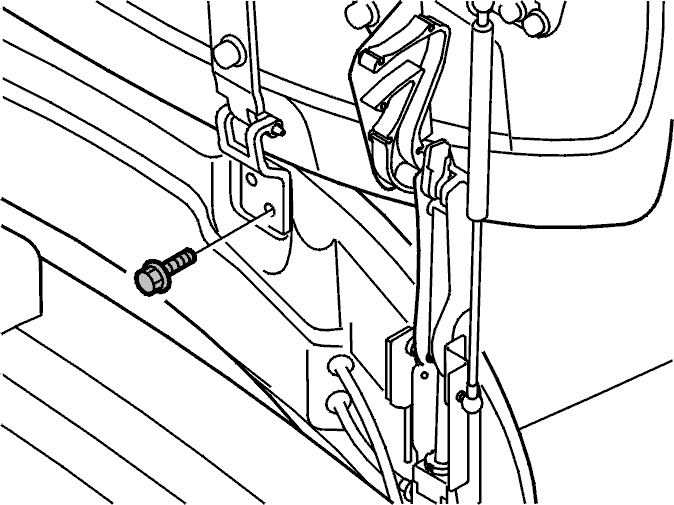

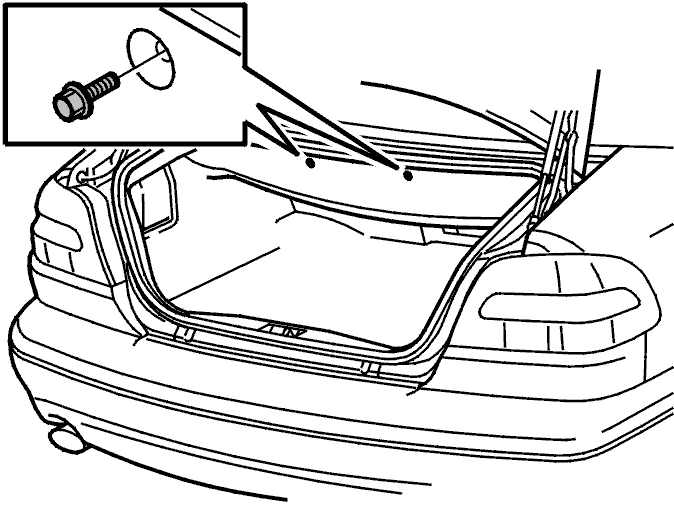

• 1 винт задней петли на левой и правой стороне.

Снимите:

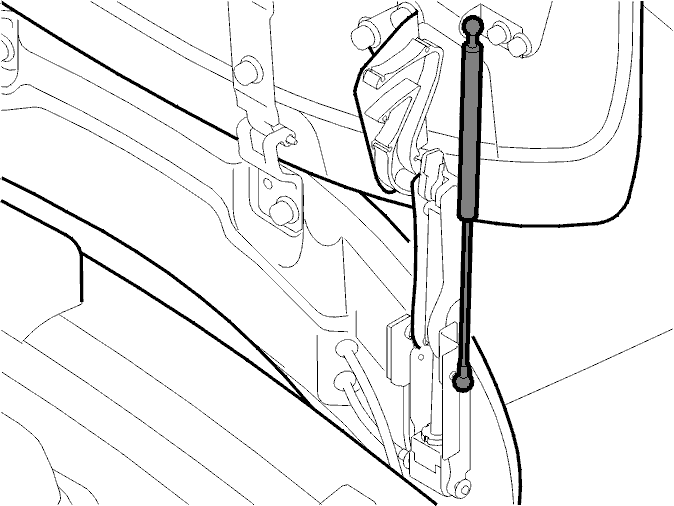

• газовую стойку с верхнего крепления на левой и правой сторонах
• разъем высокорасположенного фонаря стоп-сигнала.

Выверните1 винт задней петли на левой и правой стороне.

Включите зажигание.Осторожно опустите крышку, как показано на иллюстрации.Снимите крышку.Замените крышку.

Установка крышки

Примечание: Задние запирающие рычаги должны быть в том же положении, как они были при снятии.

Проверьте, чтобы направляющее колесо крышки было правильно расположено.Установите в обратном порядке.

Регулировка крышки

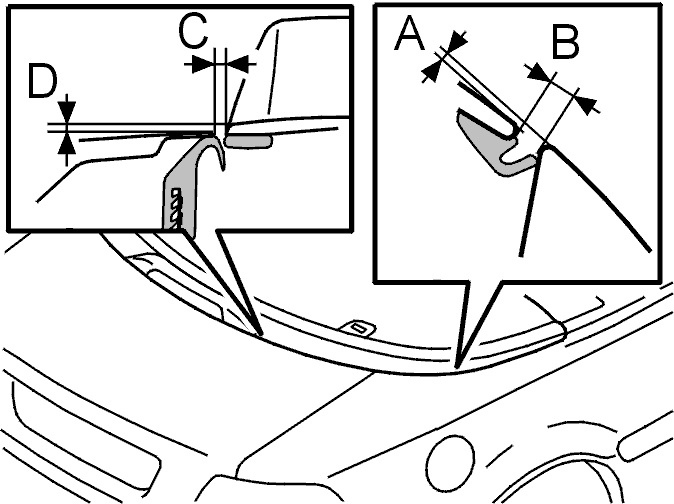

Слегка завинтите петли на место.Отрегулируйте крышку так, чтобы она была параллельна краю отсека для хранения мягкой крыши. Расстояние (С) между крышкой и крышкой багажника должна быть 4-6 мм. Вертикально (D) крышка должна быть на 0 - 2 мм выше крышки багажника (измерено на твердой поверхности).Растояние (В) между крышкой и кузовом должно быть приблизительно 4-6 мм. Высота (А) должна быть 0 - 2 мм.Затяните винты петель. Затяните до 25 Н·м.

Отрегулируйте опору Z так, чтобы вертикально крышка была вровень с краем отсека для хранения мягкой крыши.Отрегулируйте, используя резиновую распорку или кронштейн.Если необходимо, отрегулируйте задние запирающие рычаги. См. Замена фиксаторов и замков.

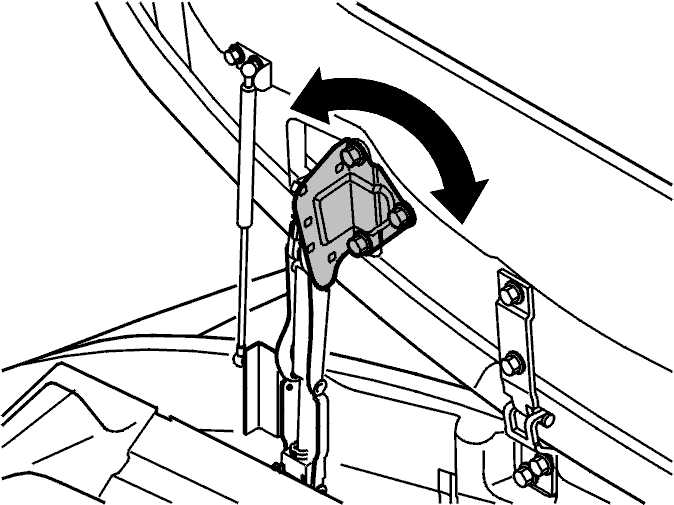

Регулировка направляющей крышки

Отрегулируйте направляющую крышки, как показано на иллюстрации, если движение крышки неровное при открывании или закрывании.После регулировки крышки, проверьте зазор сбоку между краем направляющей крышки и опорной катушкой на крае рычага натяжного устройства. Убедитесь в том, что они не соприкасаются.Если необходимо, отрегулируйте задние запирающие рычаги. См. Замена фиксаторов и замков.

Снятие наружной крышки

Установите крышку в положение, показанное на иллюстрации.

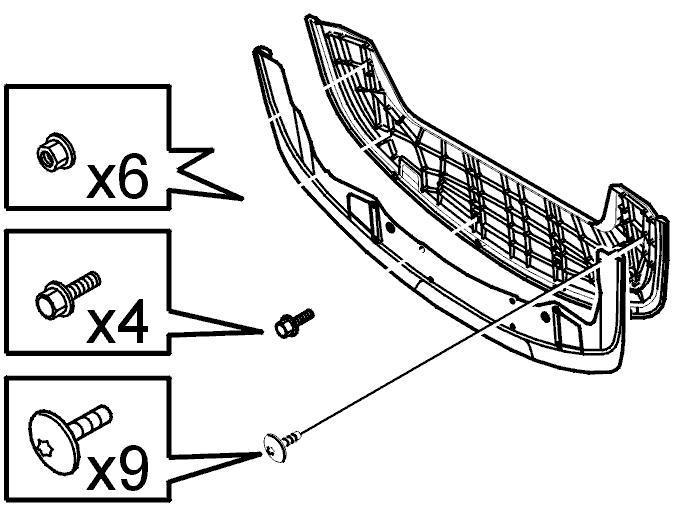

Снимите:

• крышку
• 6 гаек направляющей крышки
• 4 винта петель крышки
• 9 винтов наружной крышки.

Отделите крышку от наружной крышки.Замените наружную крышку.

Установка наружной крышки

Установите в обратном порядке.При необходимости, смотрите установку уплотнительных накладок центральной и наружной крышек.

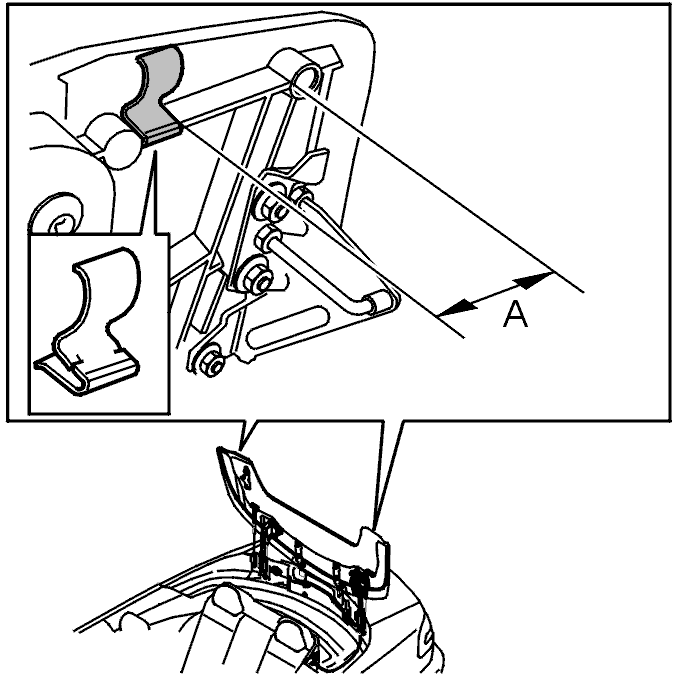

Снятие стопорных зажимов, крышка

Установите крышку в положение, показанное на иллюстрации.Снимите 1 зажим с каждой стороны.

Установите:
1 зажим с каждой стороны. Расстояние A=62 мм.

Замена резинового профиля на нижней стороне крышки

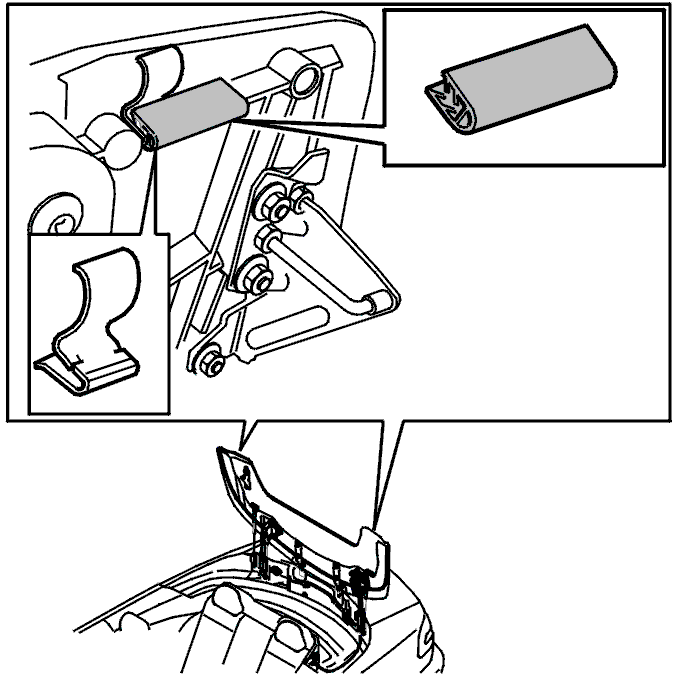

Установите резиновый профиль, как показано на иллюстрации.Резиновый профиль уменьшает шум.

Снятие бокового элемента, крышка

Установите мягкую крышу в положение, показанное на иллюстрации.Выключите зажигание.

Сожмите защелки и вытолкните боковой элемент

Примечание: Обратите внимание на то, чтобы фольга осталась на месте и не порвалась.

Замена уплотнения, боковой элемент
Сожмите защелки на раме.Замените уплотнение.Установите в обратном порядке.

Установка бокового элемента, крышка

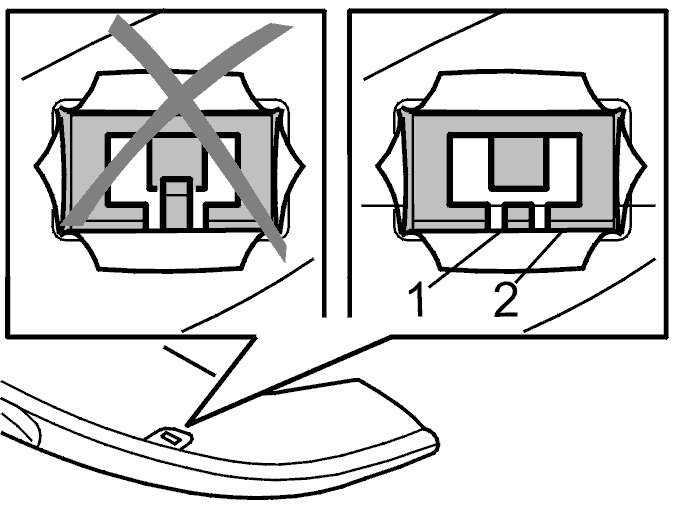

Примечание: Приклейте фольгу, если она отошла на крае при снятии бокового элемента. Убедитесь, что на фольге нет складок.

Разгладьте края вокруг отверстия для бокового элемента.Приклейте новый боковой элемент на место. Проверьте, чтобы не было клея на видимых поверхностях.

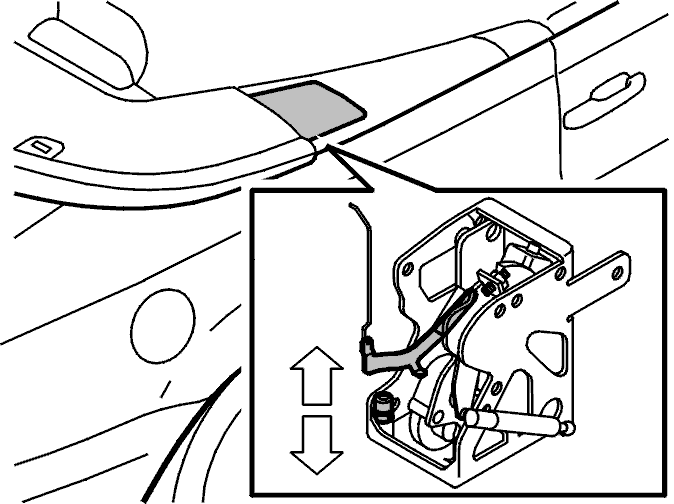

Экстренное открывание крышки

Может появиться необходимость открыть крышку, если тросы замка крышки провисли, или в замке крышки есть неисправность.

Должно быть выполнено следующее:

• Откройте крышку багажника
• Отодвиньте обивку в сторону таким образом, чтобы замок крышки можно было открыть вручную
• Поверните приблизительно на 1/2 оборота, чтобы открыть замок крышки.

Примечание: Проверьте, открылся левый или правый замок.
- Изготовьте приспособление длиной приблизительно 450 мм и с углом 90° на конце
- Осторожно поднимите крышку на задней боковой панели. Вставьте приспособление между крышкой и колпаком, вниз по направлению к замку крышки.

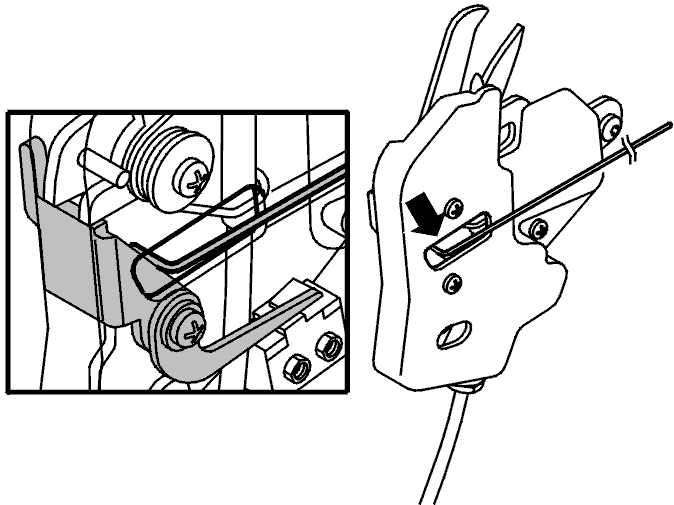

Нажмите указатель, как показано на иллюстрации.

Примечание: Удерживайте приспособление до тех пор, пока крышка полностью не поднята.

Поднимите крышку вверх.

Примечание: Крышку может быть трудно поднять, но когда она поднята, она не должна быть тугой.

Замените трос или поврежденные компоненты крышки.Если крышка на задней боковой панели повреждена, замените ее на новую. См. Панели.

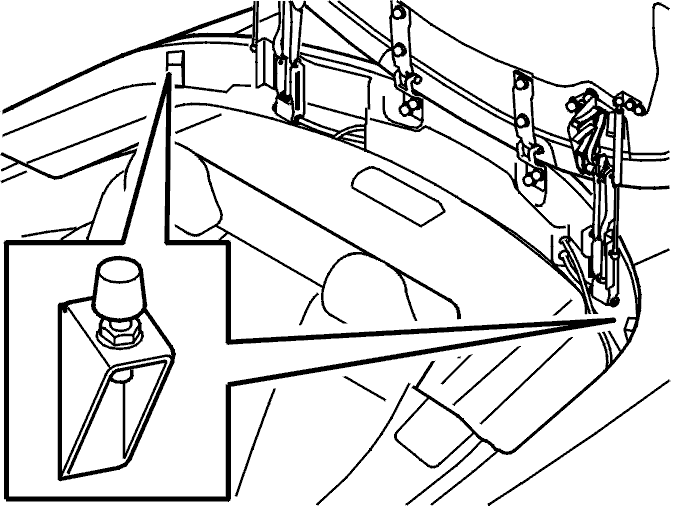

Регулировка крышки
Крышка должна быть открыта во время регулировки.Отрегулируйте с помощью гайки замка так, чтобы фланец слегка упирался в край крепления крышки.Закройте крышку после регулировки. Проверьте, чтобы наложение колпака и крышки было ровным.

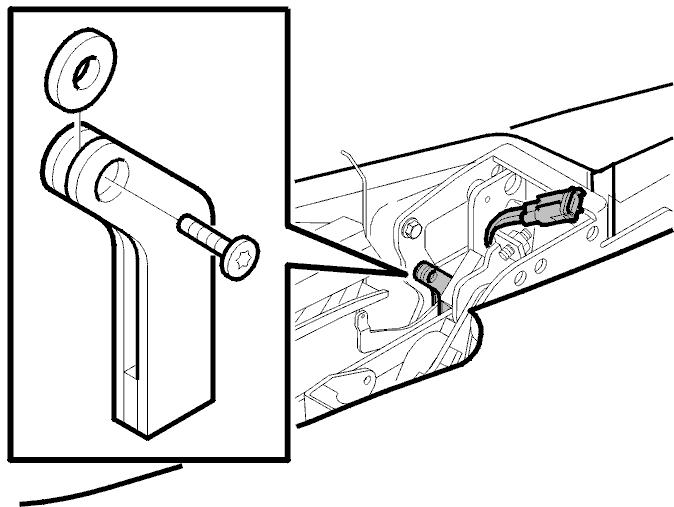

Снятие направляющей, звено крышки, боковая панель

Установите мягкую крышу в положение, показанное на иллюстрации.Выключите зажигание.

Выверните 1 винт направляющей.

Включите зажигание.Установите мягкую крышу в положение, показанное на иллюстрации.Выключите зажигание.Снимите направляющую и 1 шайбу.

Установка направляющей, звено крышки, боковая панель

Установите в обратном порядке.
