Замена и регулировка микропереключателей

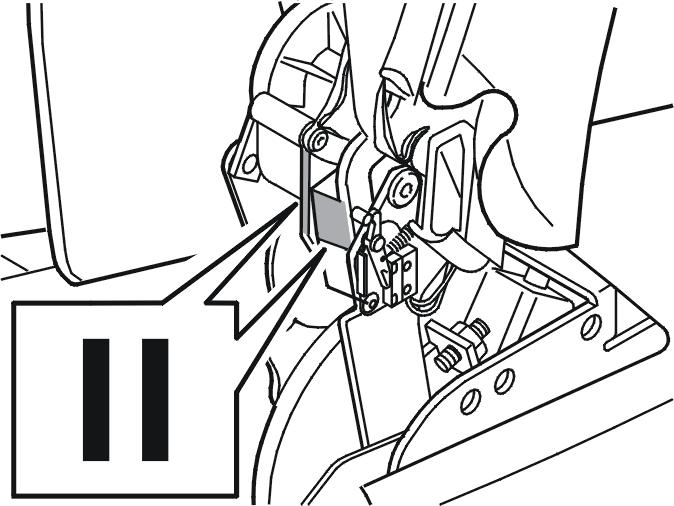

Снятие микропереключателя переднего запирающего рычага

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

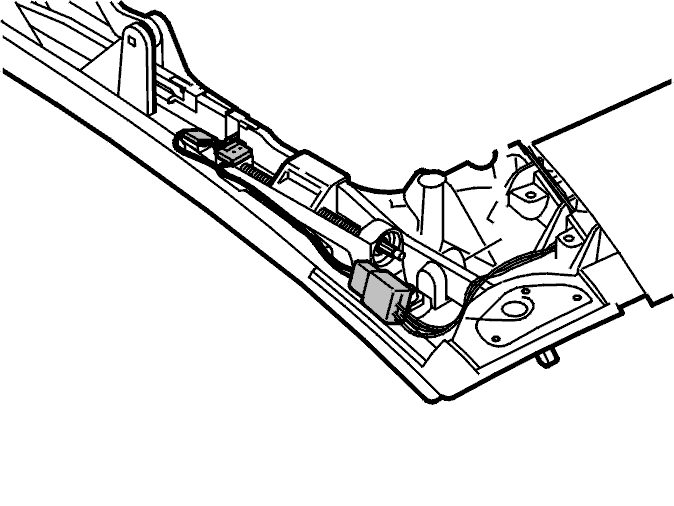

Снимите:

• матерчатую внешнюю крышу
• крышку на передней поперечной балке
• разъем для микропереключателей.

Снимите ленточные хомуты с проводки.Вытяните микропереключатели.Замените микропереключатель.

Установка микропереключателя переднего запирающего рычага

Микропереключатели всегда должны быть приклеены к точкам крепления при помощи двухкомпонентного эпоксидного клея Volvo номер 1161626 (продолжительность сушки 5 минут) или быстроотверждающегося клея Volvo номер 1161624 или 1161625.

Установите:

• микропереключатели
• разъем микропереключателей и новые ленточные хомуты проводки
• крышку на передней поперечной балке
• матерчатую внешнюю крышу, в обратном порядке.

Отрегулируйте микропереключатели, см.Регулировка микропереключателя переднего запирающего рычага.

Регулировка микропереключателя переднего запирающего рычага

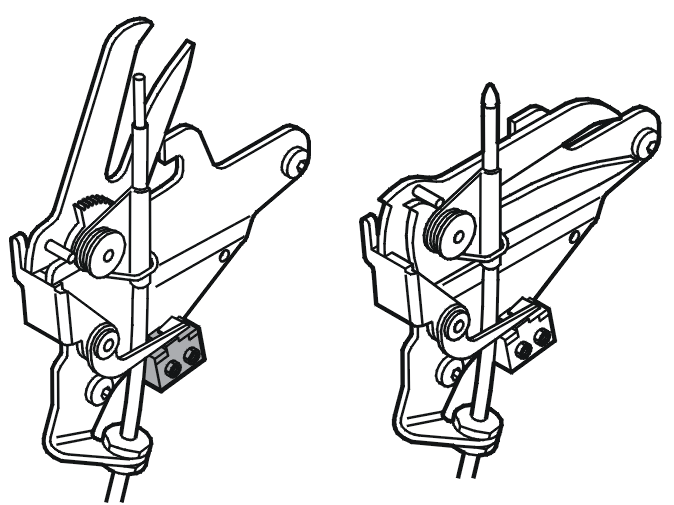

Отрегулируйте микропереключатели, как показано на иллюстрации.

Снятие микропереключателя заднего запирающего рычага

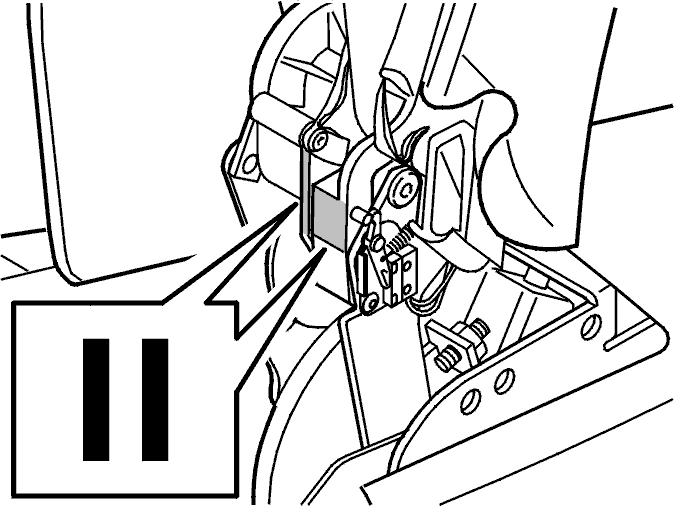

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Отсоедините разъем микропереключателяВытяните микропереключатель из бокового элемента замка ребра натяжного устройства.Снимите 2 ленточных хомута.Замените микропереключатель.

Установка микропереключателя заднего запирающего рычага

Установите в обратном порядке.При установке используйте новые ленточные хомуты.

Снятие микропереключателя замка крышки

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Снимите:

• 3 винта бокового элемента на замке крышки
• 2 винта корпуса замка
• 2 ленточных хомута проводки
• 2 винта и гайки микропереключателя.

Замените микропереключатель.

Установка микропереключателя замка крышки

Установите в обратном порядке.Используйте новые ленточные хомуты проводки.

Регулировка микропереключателей замка крышки

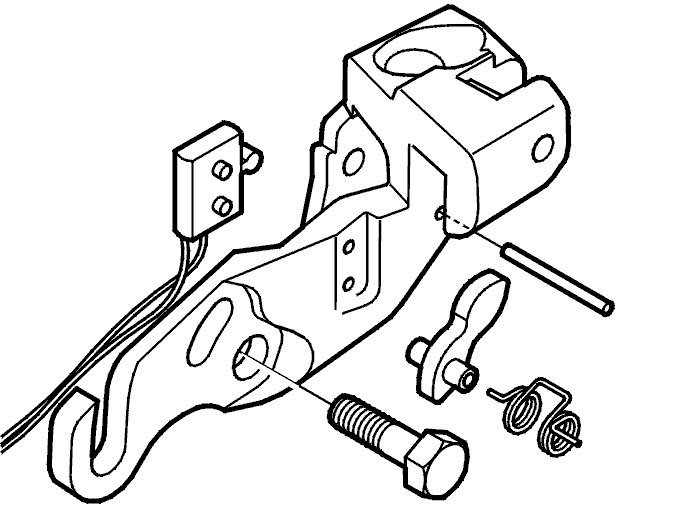

Когда замок закрыт, микропереключатель должен быть замкнут.

Примечание: Правая и левая стороны должны закрываться одновременно.

Подсказка: Может быть согнут индикаторный рычаг.

Подсказка: Проверяется механически.

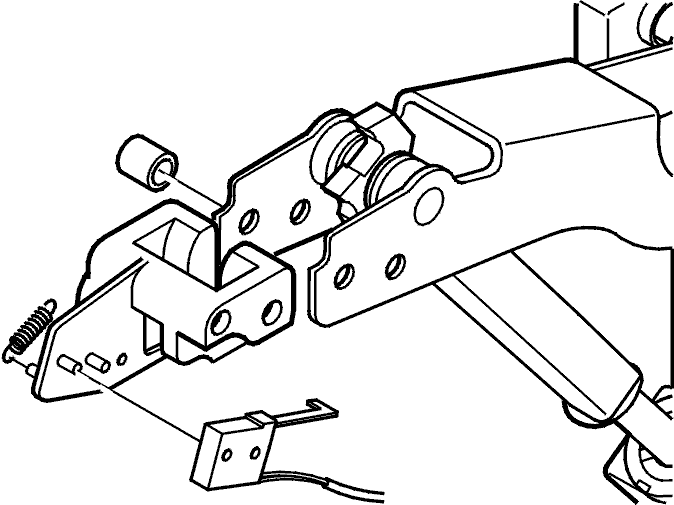

Снятие микропереключателя ребра натяжного устройства

Установите откидной верх в положение, показанное на иллюстрации.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

Снимите:

• разъем микропереключателя
• ленточные хомуты проводки
• 2 винта микропереключателя.

Замените микропереключатель.

Установка микропереключателя ребра натяжного устройства

Установите в обратном порядке.Используйте новые ленточные хомуты проводки.

Регулировка микропереключателя ребра натяжного устройства

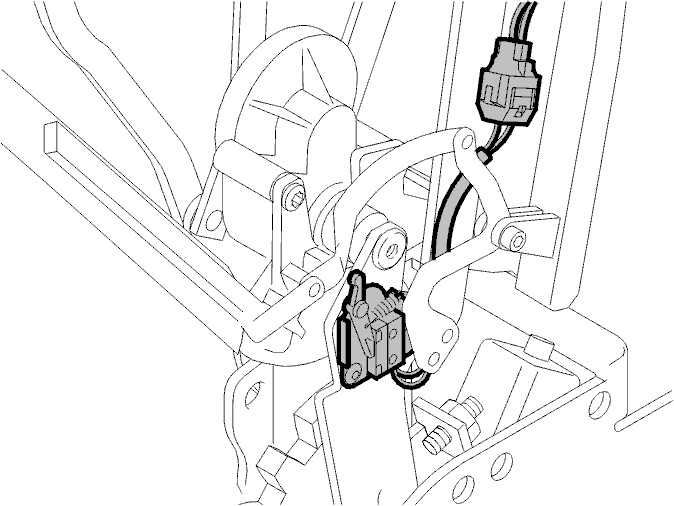

Конечная секция ребра натяжного устройства и крепление должны быть параллельны при закрытом микропереключателе. Смотрите иллюстрацию.

Снятие микропереключателя переднего замка

Переместите откидной верх в положение 1.Выключите зажигание.Запишите код защиты от кражи магнитолы.Отсоедините отрицательный провод аккумулятора.

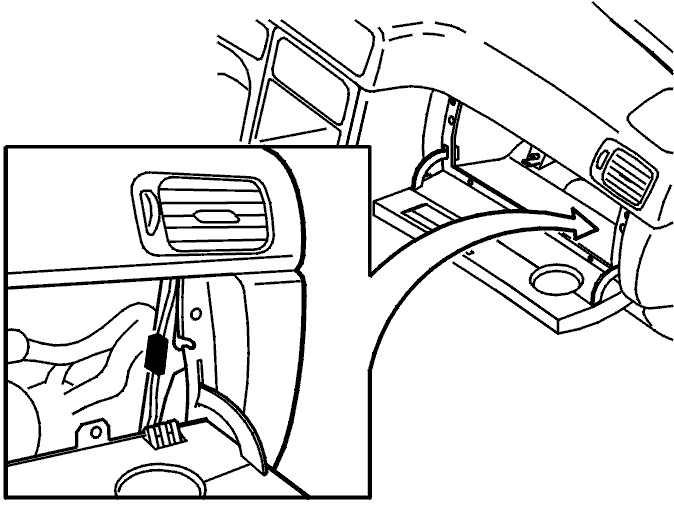

Снимите бардачок, 6 винтов.

Снимите:

• разъем. Снимите пластмассовую втулку, так чтобы на разъеме оставались только штырьки
• верхнюю панель элемента конструкции ветрового стекла
• панель стойки A.

Осторожно вытяните вверх проводку над приборной панелью.Снимите ленточные хомуты проводки стойки А.

Снимите:

• винты корпуса замка.

Примечание: Отметьте положение корпуса замка перед снятием его.
- корпус замка.

Снимите микропереключатель (осторожно выдавите его наружу).Замените микропереключатель и проводку.

Установка микропереключателя переднего замка

Микропереключатели всегда должны быть приклеены к точкам крепления при помощи двухкомпонентного эпоксидного клея Volvo номер 1161626 (продолжительность сушки 5 минут) или быстроотверждающегося клея Volvo номер 1161624 или 1161625.

Снимите пластмассовую втулку с нового разъема. Запишите положение штырьков.

Установите:

• корпус замка
• проводку с новыми ленточными хомутами.

Вставьте новую проводку через отверстие между стойкой А и приборной панелью.Установите пластмассовую втулку на штырьки.Соберите разъем в бардачке.

Проверьте функционирование микропереключателя.

Установите:

• Установите панель А в обратном порядке
• Обивка потолка автомобиля Раздел 8 (82-86, 88), Салон, внешняя часть, C70 с откидным верхом
• бардачок, 6 винтов.
