Замена матерчатой крыши

Снятие внутренней матерчатой обивки крыши, задняя часть

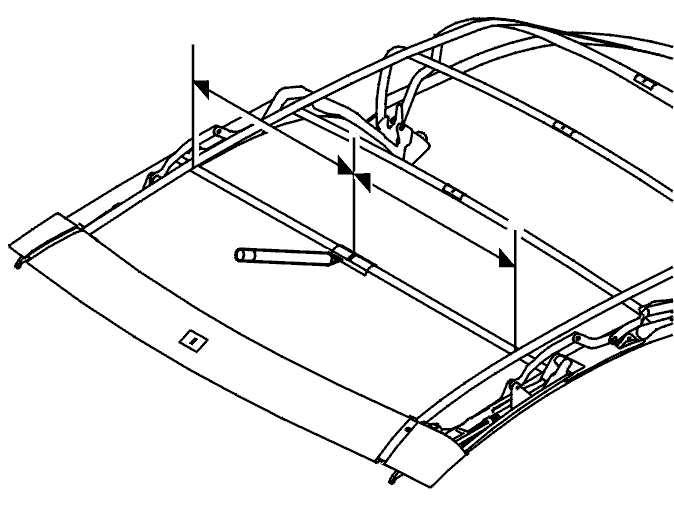

Показанное на иллюстрации положение откидного верха относится ко всем операциям.

Осторожно: Всегда начинайте с передней секции при установке внутренней матерчатой обивки крыши.

Снимите:

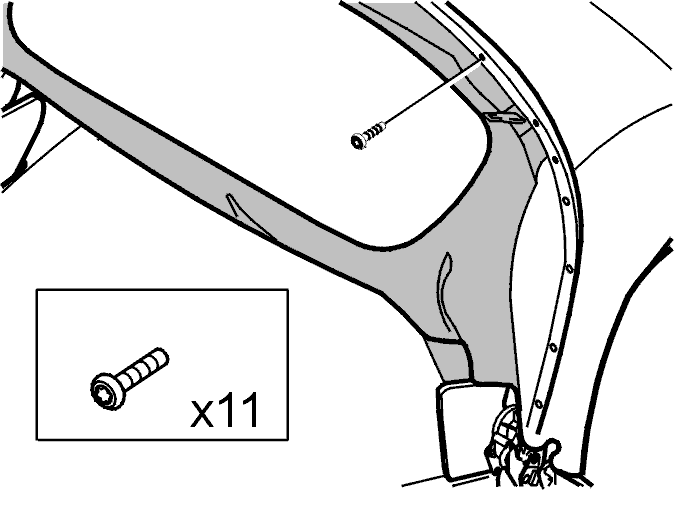

• 11 винтов натяжной дуги
• 1 винт как на левой, так и на правой стороне натяжной дуги.

Примечание: Будьте осторожны при снятии ткани. Она может быть приклеена к ребрам.

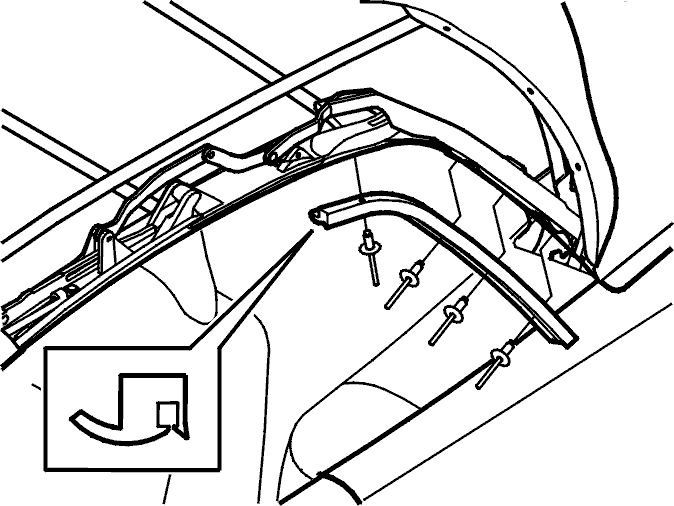

Снимите 1 винт, удерживающий резиновый элемент над окном.Откройте молнию вокруг окна. Снимите ткань.

Снятие внутренней матерчатой обивки крыши, боковая секция

Откройте три нажимных фиксатора с правой и с левой стороны.Можно также снять 3 винта на левой и на правой стороне.Начиная с шасси номер 1100, обивка имеет винтовые соединения.

Применимо следующее, начиная с номера шасси 1100:

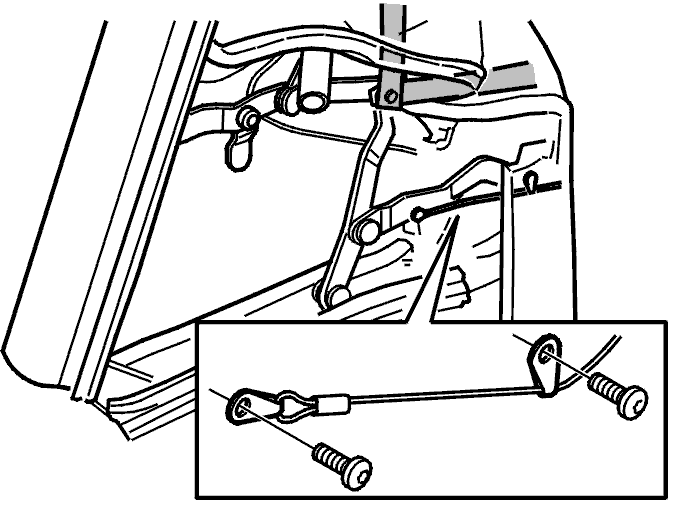

Снимите крепление троса.Вставьте руку и ослабьте верхний винт, затем внутренний нижний винт, и наконец, внешний нижний винт.

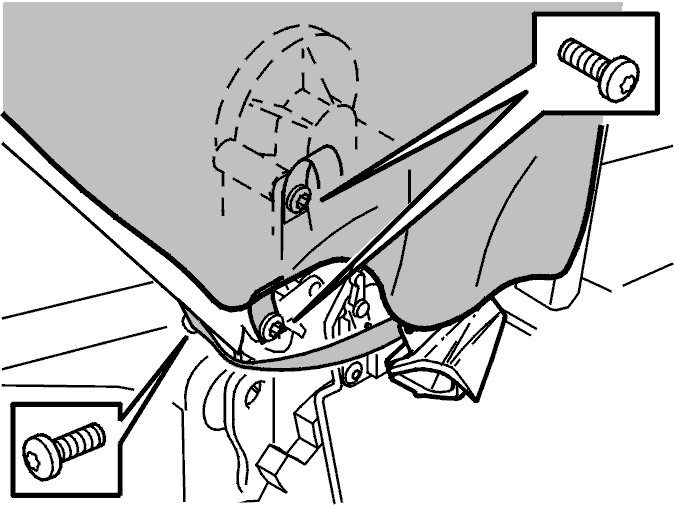

Выверните 2 винта, удерживающих резиновый элемент.

Следующее относится к автомобилям с 1999 модельного года:

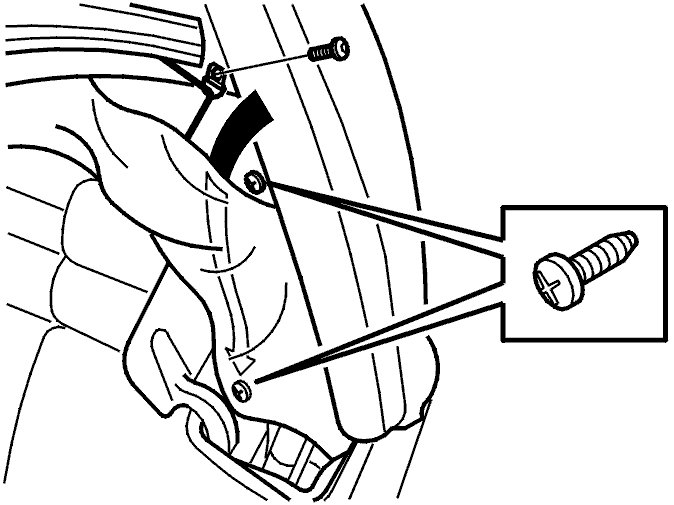

Выверните 3 винта, удерживающих резиновый элемент.

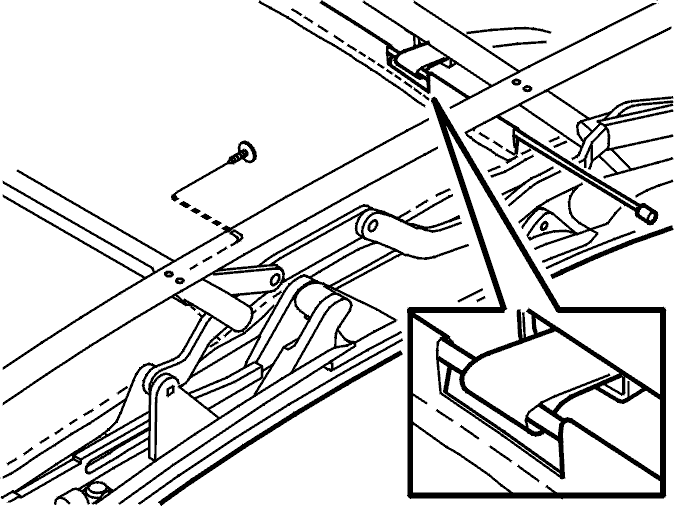

Расстегните застежки типа "липучка" вокруг ребер.Снимите задник хомута ребра с правой и левой стороны.

Снятие внутренней матерчатой обивки крыши, центральная секция

Снимите задники хомутов ребер.Снимите стержни и хомуты.Осторожно стяните матерчатую обивку назад.

Снятие внутренней матерчатой обивки крыши, передняя секция

Снимите:

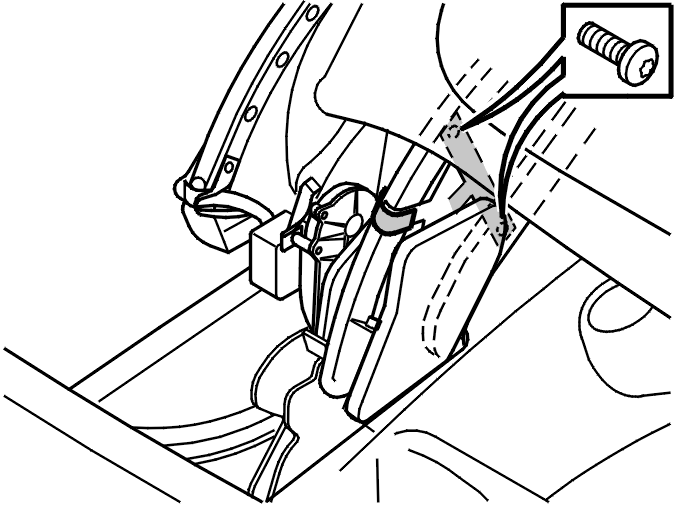

• крышку электродвигателя переднего замка в откидном верхе
• 8 винтов, прикрепляющих матерчатую обивку к протектору кромки.

Осторожно стяните матерчатую обивку назад.

Установка внутренней матерчатой обивки крыши

Используйте винты, если нажимные фиксаторы не держат обивку на месте.С шасси номер 1100 обивка потолка автомобиля имеет винтовые соединения.Используйте ленту номер 1161590 для закрепления внутренней обивки крыши.

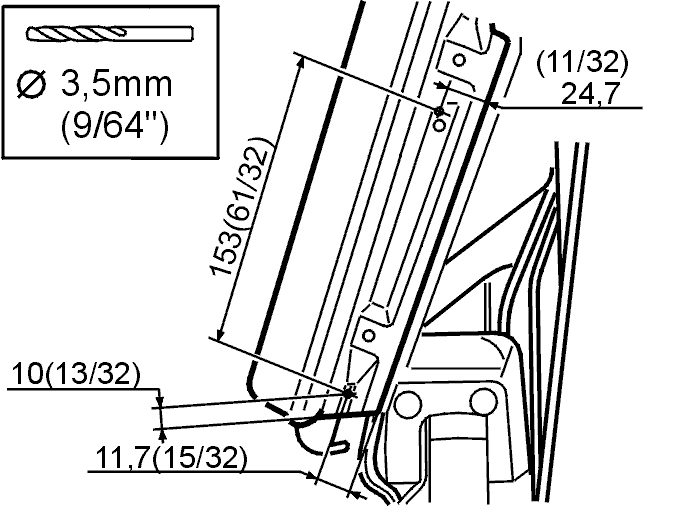

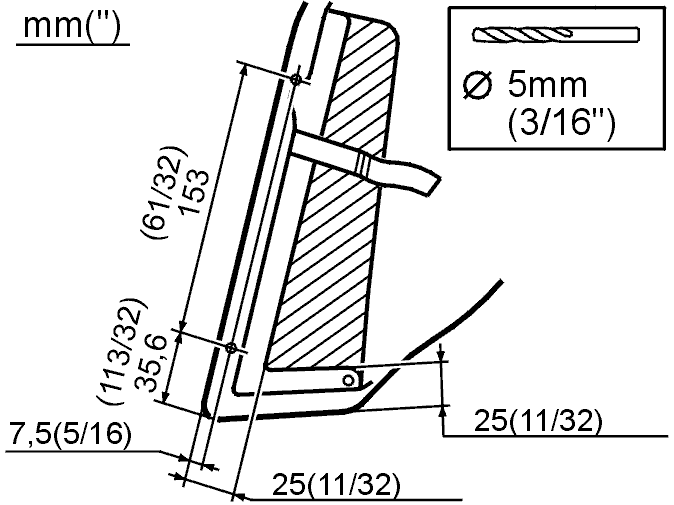

Поднимите с внутренней стороны уплотнительной прокладки. Просверлите отверстие 3,5 мм в ребре, как показано на иллюстрации.

Отрежьте усиливающий элемент. Увеличьте отверстие (5 мм), как показано на иллюстрации. Привинтите матерчатую обивку на место.

При установке матерчатой обивки, начинайте с передней секции и заканчивайте задней, в соответствии с процедурами, описанными выше.

Примечание: Отличие при установке состоит в том, что11 винтов натяжной дугиикрышка переднего запирающего электродвигателя в откидном верхеустанавливаются в последнюю очередь.

Снятие наружной матерчатой обивки откидного верха, передняя секция

Положение 3 откидного верха относится ко всем операциям.

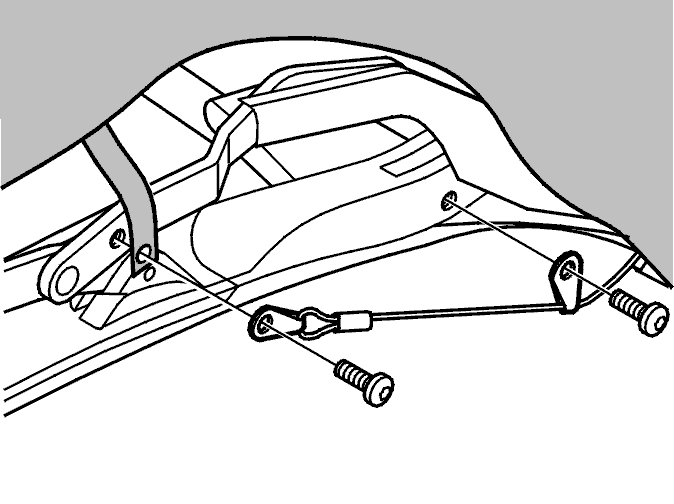

Выверните 11 винтов, прикрепляющих матерчатую обивку к протектору кромки и отделке.Осторожно стяните матерчатую обивку назад.Выверните 1 винт крепления троса, находящегося на тросе кромки. См.Замена тросов.

Снятие наружной матерчатой обивки откидной верха, центральная секция

Снимите:

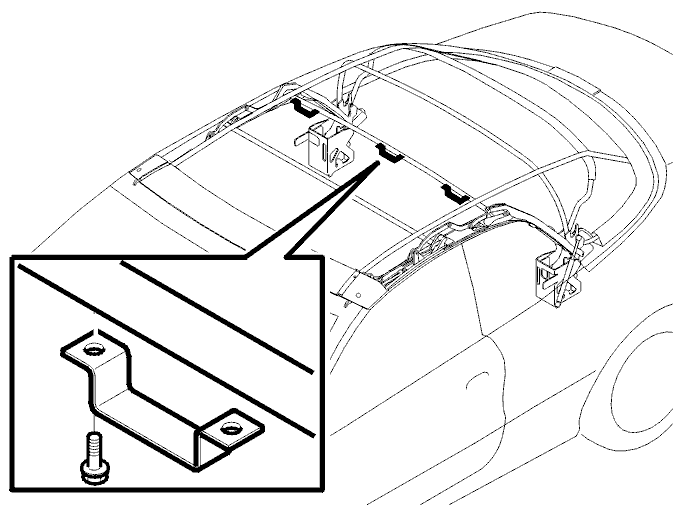

• 6 винтов кронштейнов на центральной арке крыши
• приклеенную матерчатую обивку с ребер.

Примечание: Будьте осторожны при снятии ткани с ребер. Ткань приклеена и может порваться.

Снимите зажим, удерживающий трос кромки. Освободите трос.

Снятие наружной матерчатой обивки откидной верха, боковая секция

Снимите уплотнительную накладку на стойке С заднего окна.

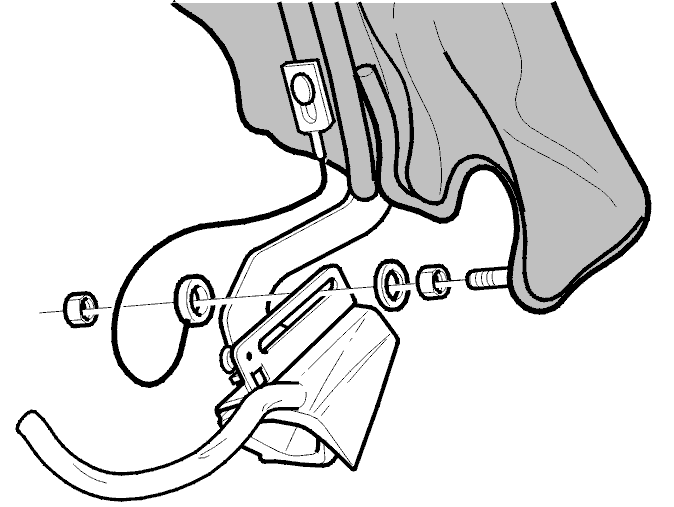

Выверните 1 винт, 2 гайки и скользящие шайбы.

Выверните 2 винта, удерживающие хомут и трос.

Снятие наружной матерчатой обивки откидной верха, боковая секция

Снимите:

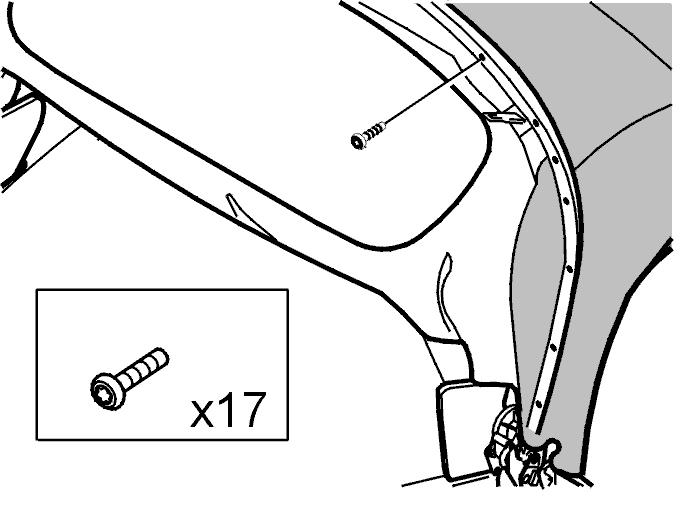

• 17 винтов на заднем крае натяжной дуги
• 2 разъема обогревателя заднего ветрового стекла
• матерчатую обивку с крыши.

Установка наружной матерчатой обивки откидного верха

Сдвиньте откидной верх в положение, изображенное на иллюстрации, но натяжная дуга должна быть почти полностью отведена.

Подсказка: Для автомобилей до 1998 года выпуска включительно используйте сканирующий прибор Volvo для установки откидного верха в правильное положение.

Для автомобилей 1999 года выпуска и позже используйте автомобильную систему связи VIDA.

Подсказка: Установку наружной матерчатой обивки можно облегчить, смочив матерчатую обивку (наружная сторона).

Осторожно: При установке новой наружной матерчатой обивки откидного верха отметьте центры всех ребер крыши и поперечных балок. Также отметьте центр наружной матерчатой обивки откидного верха.

Положите внешний слой матерчатой обивки на арки крыши. Прикрепите матерчатую обивку к поперечным балкам и натяжным дугам, используя стандартные винты крепления, или с помощью 3 пар фиксирующих плоскогубцев в каждом из положений.

Примечание: При использовании фиксирующих плоскогубцев, предохраняйте матерчатую обивку от повреждения.

Установите:

• трос кромки, прикрепив 1 винтом на левой и на правой стороне
• 1 зажим на трос кромки с левой и правой стороны.

Установка наружной матерчатой обивки откидной верха, боковая секция

Установите 1 винт, 2 гайки и скользящие шайбы.

Установите:

• 2 винта, удерживающие хомут и трос
• уплотнительную накладку стойки С заднего окна, см.Замена уплотнителей.

Закрепите матерчатую обивку на арках крыши. Используйте ленту, номер 1161590.

Установка наружной матерчатой обивки откидной верха, центральная секция

Разметьте на матерчатой обивке положения кронштейнов крепления на центральной арке крыши.Установите 6 винтов кронштейнов крепления.

Если устанавливается только наружная матерчатая обивка откидной верха, переходите к передняя секция.При необходимости установить новую внутреннюю матерчатую обивку крыши, приклейте ее к передней и задней поперечным балкам. Установите внутреннюю матерчатую обивку согласно Замена внутренней матерчатой обивки крыши.Не прикручивайте внутреннюю матерчатую обивку крыши на натяжной дуге.

Установка наружной матерчатой обивки откидной верха, передняя секция

Установите 11 винтов, прикрепляющих матерчатую обивку к протектору кромки и молдингу на передней поперечной балке.Если использовались фиксирующие плоскогубцы, снимите их.

Установка наружной матерчатой обивки откидной верха, задняя секция

Установите 17 винтов, удерживающих наружную матерчатую обивку на натяжной дуге.Если использовались фиксирующие плоскогубцы, снимите их.
