Передняя секция (1998, 1999)

Замена передней секции

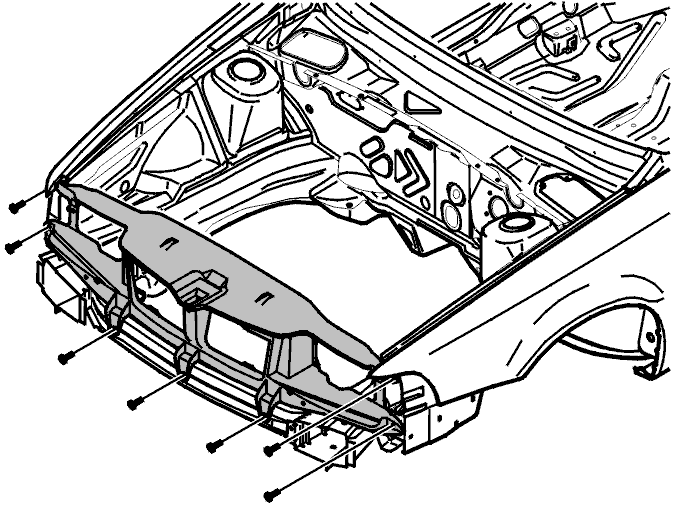

Снимите:

• три винта в кожухе вентилятора
• по два винта с каждой стороны передних крыльев.

Снимите:

• три винта крепления на элементе конструкции радиатора
• разъем
• шланг омывателя.

Установите (на передней секции):

• электродвигатели стеклоочистителей
• жгут проводов
• лампы
• звуковой сигнал.

Привинтите переднюю секцию на свое место в автомобиле.

Примечание: Проверьте высоту с обеих сторон, убедитесь, что передняя секция не трется о лонжерон.

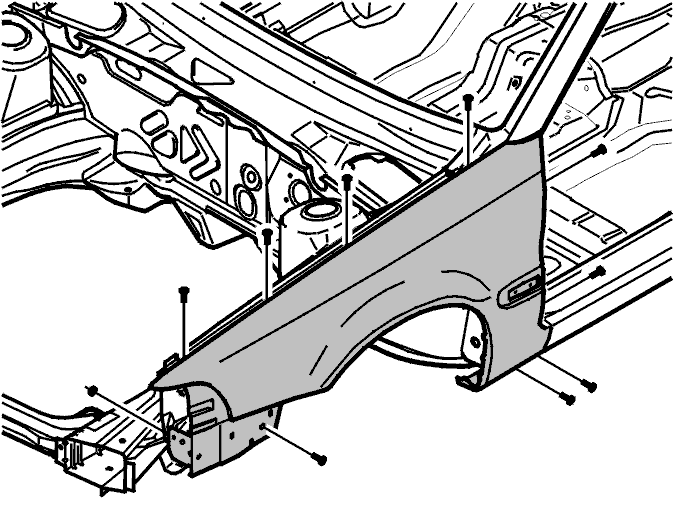

Замена переднего крыла

Переднее крыло крепится 9 винтами и одной гайкой.Пластмассовая облицовка крыла крепится 5 глухими заклепками.

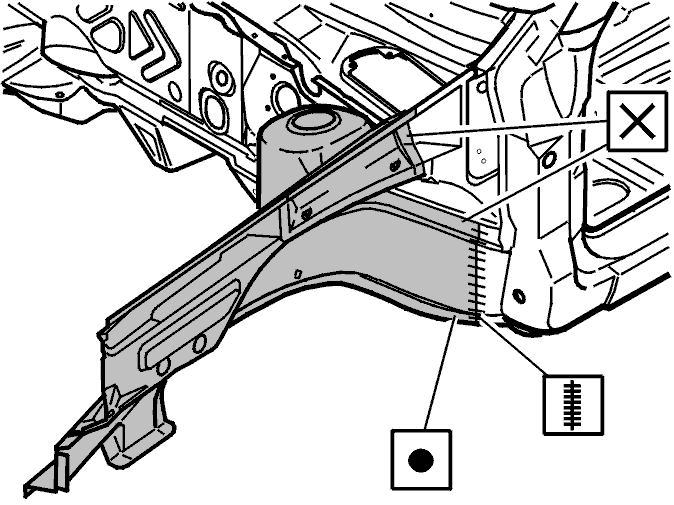

Замена лонжерона и наружной надколесной дуги

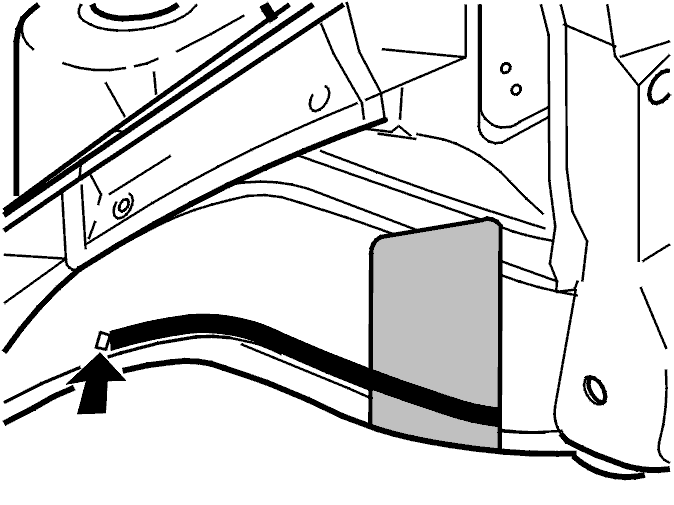

Вытяните поврежденную секцию. Используйте съемник. См.и.Отмерьте 400 мм ленты.Прикрепите ленту к лонжерону.Начните с отверстия для кронштейна тормозной магистрали.Пометьте соединение при помощи шаблона.Отрежьте по разметке.Отрежьте устанавливаемую деталь соответствующим образом.Зачистите шлифовкой.

Нанесите сварочную грунтовку.Выровняйте устанавливаемую деталь.Приварите прихваточным швом. Проверьте.Приварите на место.

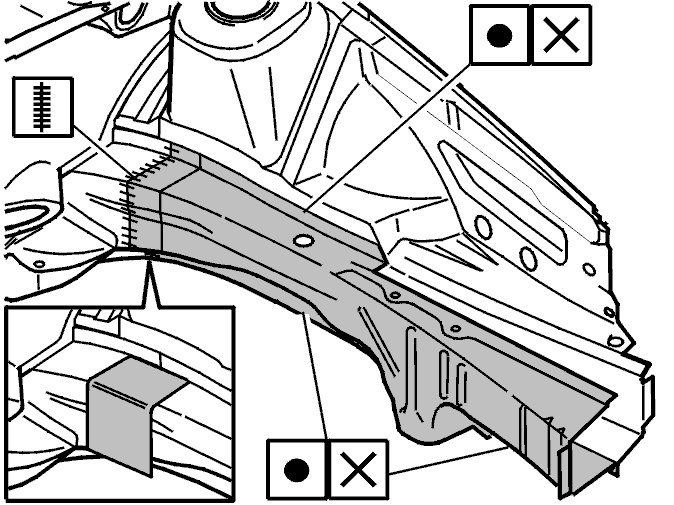

Замена переднего внутреннего лонжерона

Пометьте кромку при помощи шаблона.Отрежьте по разметке.Выровняйте устанавливаемую деталь.Отрежьте устанавливаемую деталь соответствующим образом.Приварите на место.

Приварите крышку лонжерона на место.

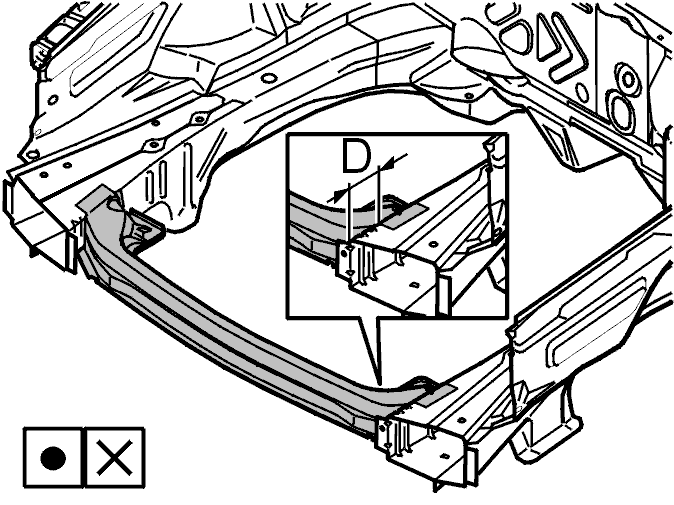

Замена элемента конструкции радиатора

Сошлифуйте точки сварного шва.Снимите элемент конструкции.Зачистите шлифовкой.Нанесите сварочную грунтовку.Закрепите элемент конструкции.Размер D = 60 мм.Приварите на место.

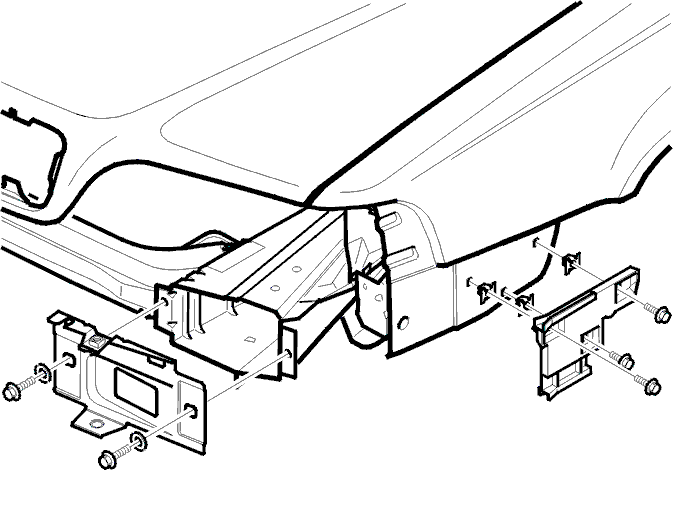

Замена крепления бампера

Крепление бампера крепится к переднему лонжерону двумя винтами M10.

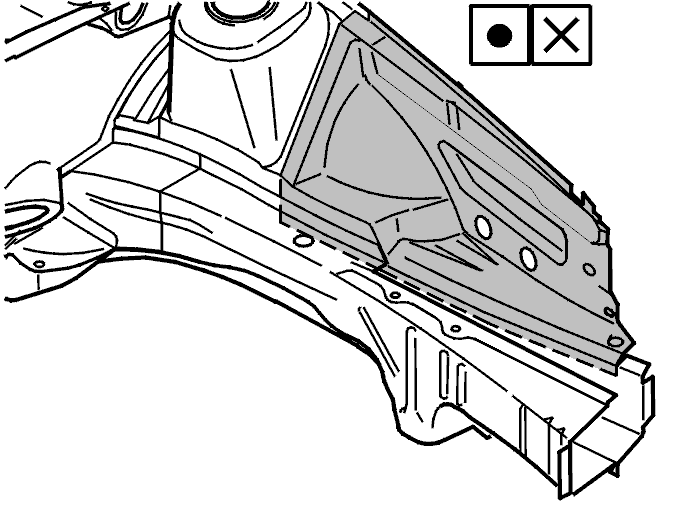

Замена передней надколесной дуги

Зашлифуйте сварные швы.Отрежьте поврежденную секцию.Зачистите шлифовкой.Нанесите сварочную грунтовку.Выровняйте и закрепите надколесную дугу.Приварите на место.

Приварите крышку лонжерона на место.

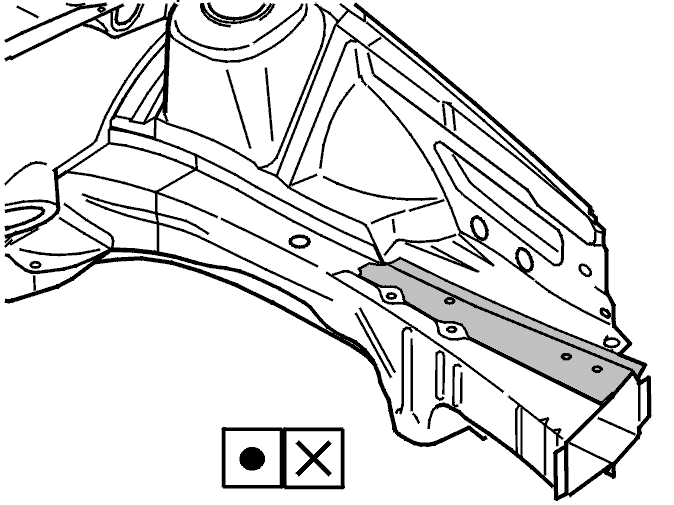

Замена верхнего лонжерона

Зашлифуйте сварные швы.Отрежьте поврежденную секцию.Зачистите шлифовкой.Нанесите сварочную грунтовку.Закрепите верхний лонжерон.Приварите на место.

Альтернативные точки отреза.
