Задний блок управления микроклиматом

Важная информация о системе управления микроклиматом,

Внимание: Прежде чем приступить к работе

(Раздел 8(87) Руководства По Эксплуатации и Техническому Обслуживанию Управление микроклиматом, 700/900).

Примечание: Задний блок управления микроклиматом встроен вместе с обычной системой управления микроклиматом автомобиля.

Слив в системе производится через обычный слив и клапан наполнения.

Задний блок управления микроклиматом

Снятие

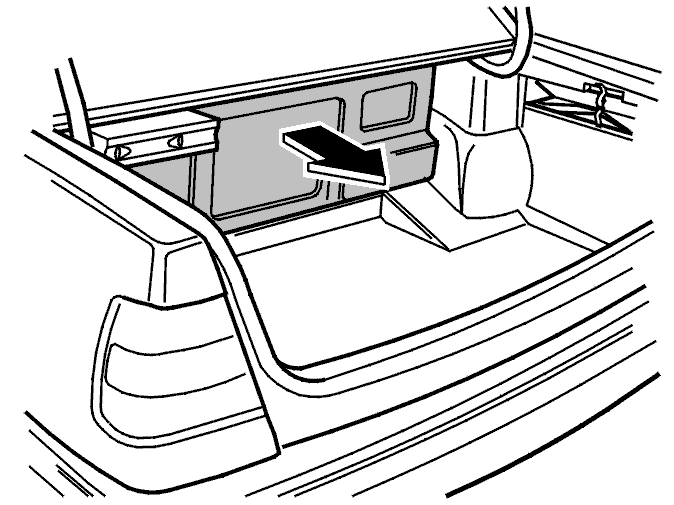

Снимите крышку.

Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.

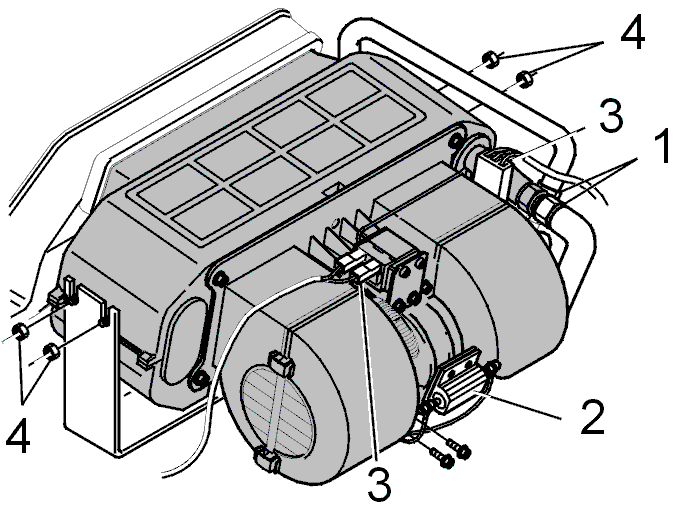

Снимите:

• две трубы (1).
• резистор и крепежную скобу (2), два винта.
• два соединителя. (3).
• четыре гайки (4).

Примечание: Оставьте гайки на месте.
- блок управления микроклиматом с крепежной скобы.

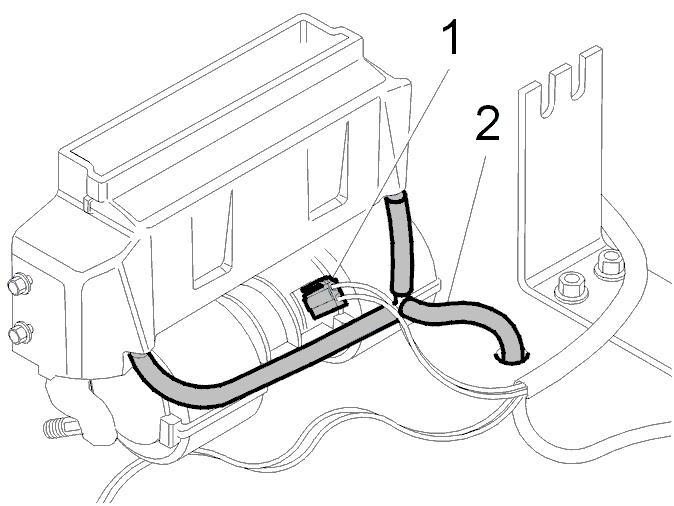

Снимите:

• соединитель (1).
• шланг слива (2).
• блок управления микроклиматом из багажного отсека.

Установка

Примечание: Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля впускных и выпускных труб.

Установите в обратном порядке.

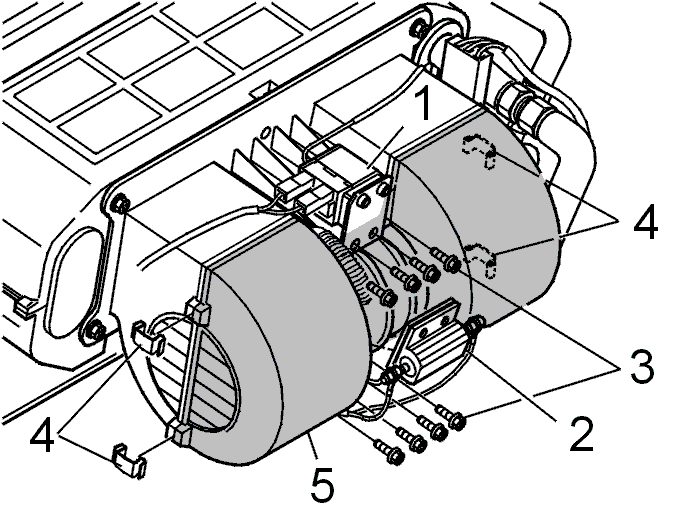

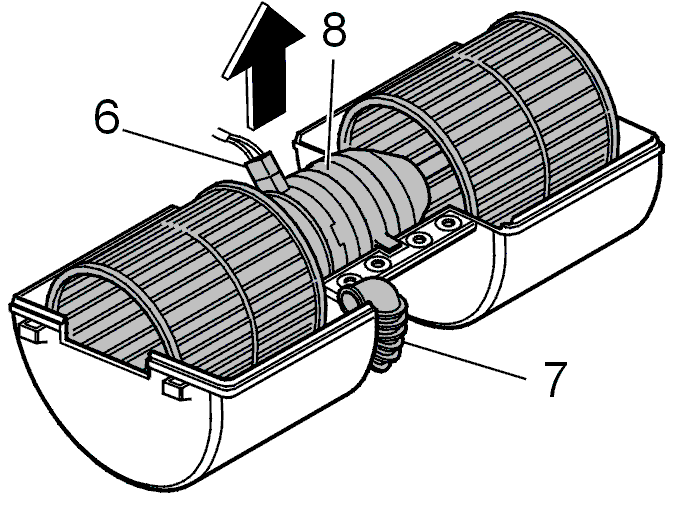

Замена электродвигателя вентилятора в багажном отсеке

Примечание: Блок системы кондиционирования воздуха не требуется сливать, для того, чтобы произвести замену электродвигателя вентилятора.

Снятие
Снимите:

• датчик температуры с крепежной скобой (1), два винта.
• резистор (2) с крепежной скобой (1), два винта.
• 4 винта. (3).
• четыре боковых зажима. (4).
• электродвигатель с половиной крышки (5).

• соединитель (6).
• шланг слива (7).
• электродвигатель с вентилятором (8) с крышки.

Установка

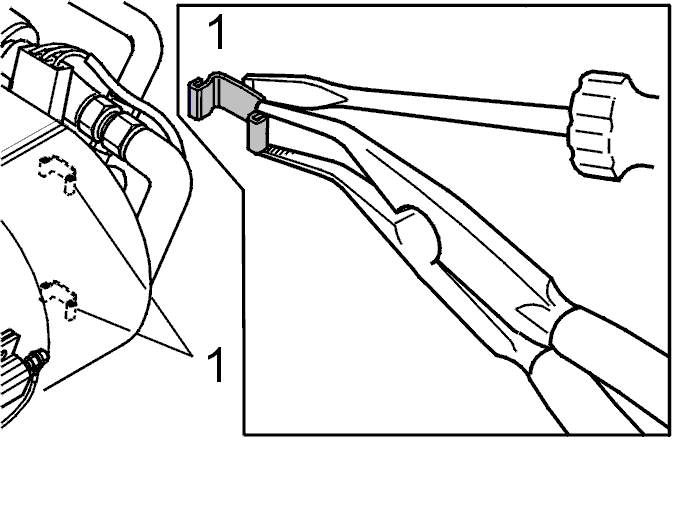

Примечание: Возможно для установки зажимов с правой стороны потребуется инструмент.

Установите в обратном порядке.

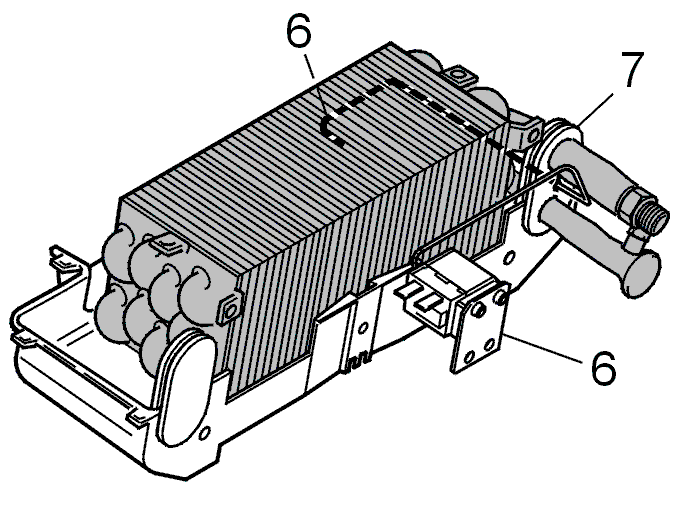

Испаритель и датчик температуры

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.

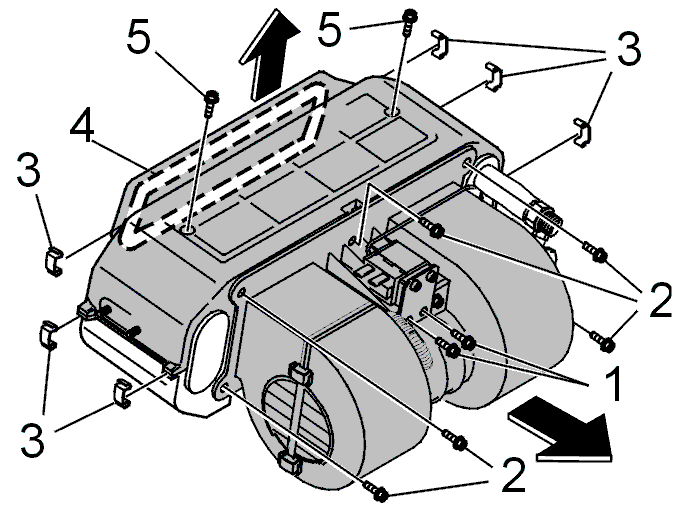

Снимите:

• блок управления микроклиматом в соответствии с Задний блок управления микроклиматом.
• датчик температуры и крепежная скоба (1), два винта.
• электродвигатель вентилятора с крышкой, пять винтов (2).
• шесть зажимов. (3)
• уплотнитель (4).
• 2 винта. (5).
• крышку.

• капиллярную трубку и датчик температуры (6).
• испаритель из крышки.
• резиновое уплотнение (7).

Установка
Установите в обратном порядке.

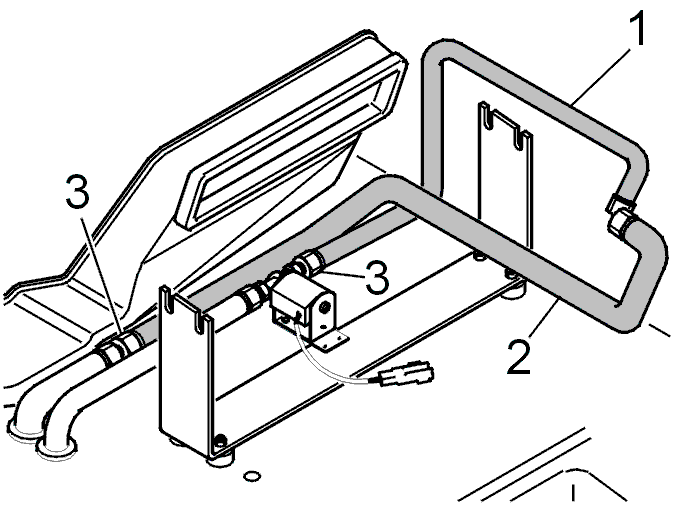

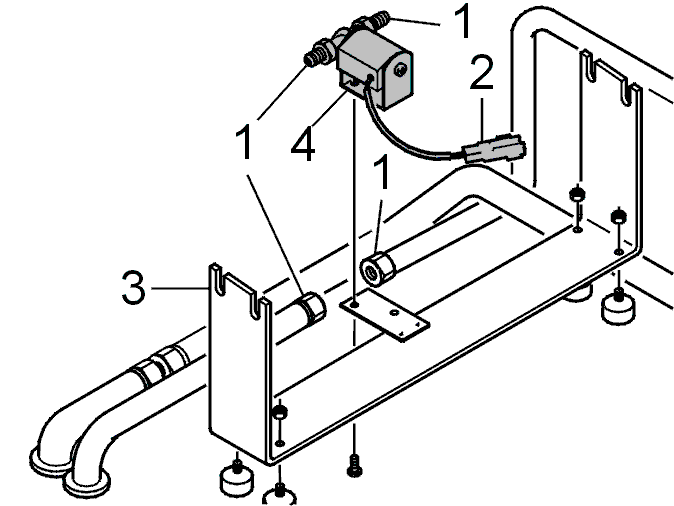

Задний блок управления микроклиматом и электромагнитный клапан.

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.

Снимите:

• блок управления микроклиматом в соответствии с Задний блок управления микроклиматом.
• соединители трубок из электромагнитного клапана (1).
• соединитель (2).
• крепежную скобу (3).
• электромагнитный клапан из крепежной скобы (4).

Установка

Примечание: Новые уплотнительные кольца на соединителе трубки

Момент затяжки25 Nmдля впускных и выпускных трубок

Установите в обратном порядке.

Впускные/выпускные трубки багажного отсека - испаритель

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Снимите блок управления микроклиматом в соответствии с Задний блок управления микроклиматом.Ослабьте соединители трубок (3).Снимите трубку (1) и/или (2).

Установка

Примечание: Новые уплотнительные кольца на соединителях трубки.

Момент затяжки25 Nmдля впускных и выпускных труб (1) или (2).

Установите в обратном порядке.

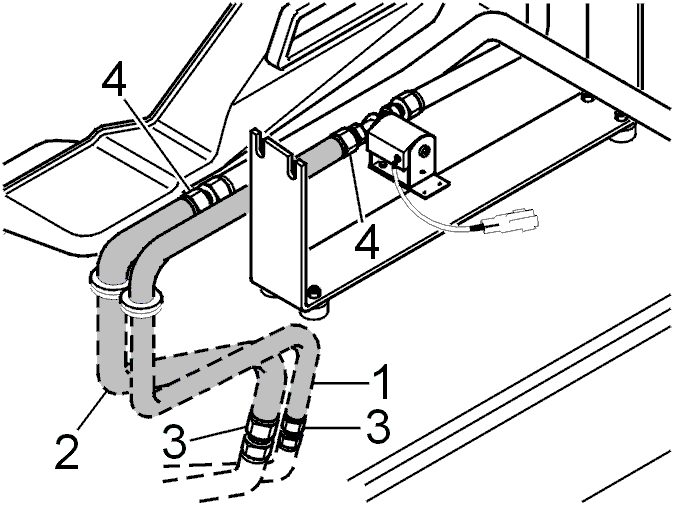

Впускные/выпускные трубки под автомобилем - багажного отсека

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Установите автомобиль на смотровую яму.Снимите усадочная труба через соединители трубок (3).Ослабьте соединители трубок (3) под автомобилем.Опустите автомобиль.Снимите холодильник в соответствии Задний холодильник.Снимите блок управления микроклиматом в соответствии с Задний блок управления микроклиматом.

Примечание: Блок управления микроклиматом не требуется снимать при съеме входной трубы (1).

Ослабьте соединители трубок (4).Снимите трубы (1) или (2).

Установка

Примечание: Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля впускных и выпускных труб.

Усадочная труба через соединители трубок под автомобилем.

Установите в обратном порядке.

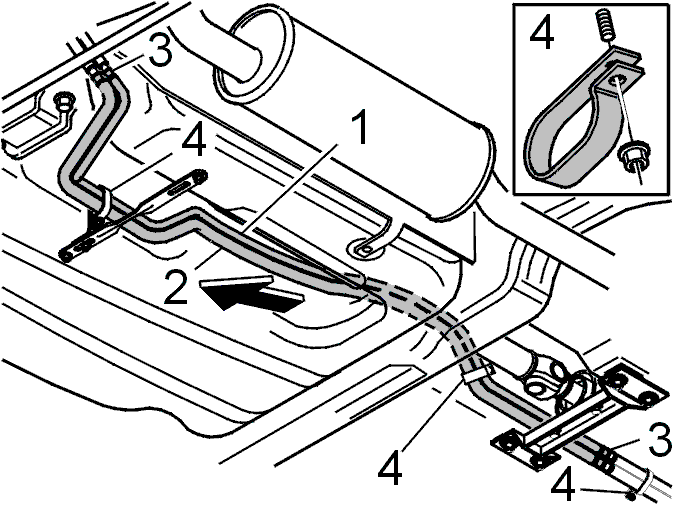

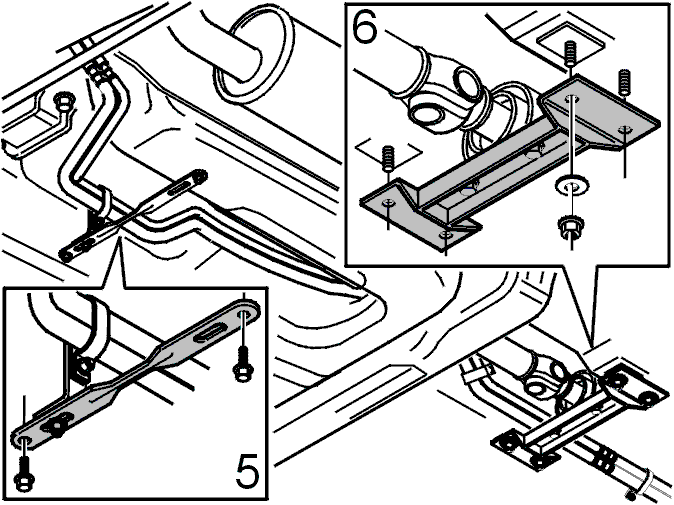

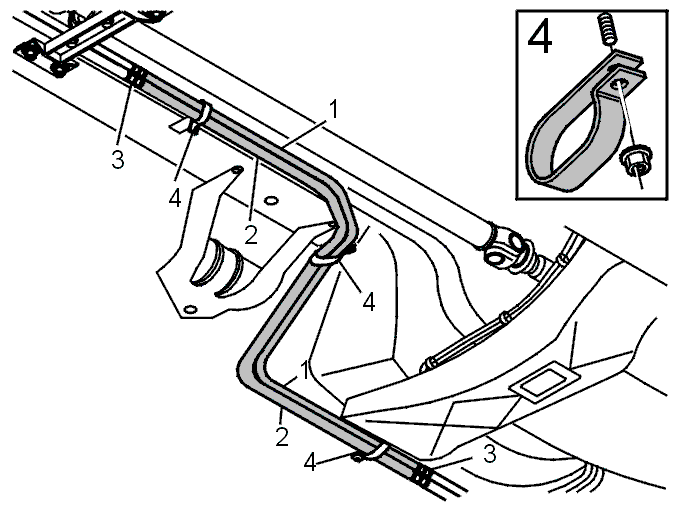

Впускные/выпускные трубки - под автомобилем

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Снимите три (1) зажима трубы. (4).Снимите усадочную трубу.Ослабьте соединители трубок (3).

Ослабьте крепежной скобы карданного вала (6).Снимите подпорку с зажимом, два винта (5).Снимите трубы (1) или (2) в обратном порядке.

Установка

Примечание: Усадочная труба через соединители трубок под автомобилем.

Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля впускных и выпускных труб.

Установите в обратном порядке.

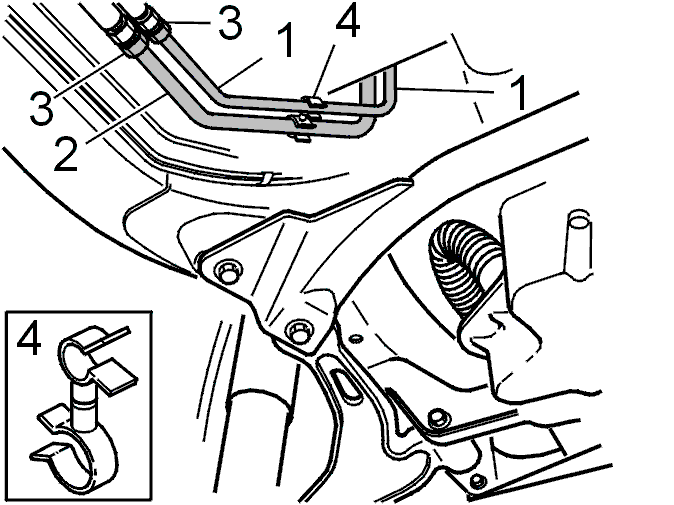

Впускные/выпускные передние трубки - под автомобилем

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Установите автомобиль на смотровую яму.Снимите три зажима. (4).Снимите усадочную трубу.Ослабьте соединители трубок (3).Снимите трубы (1) или (2).

Установка

Примечание: Усадочная труба через соединители трубок под автомобилем.

Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля соединителей трубок.

Установите в обратном порядке.

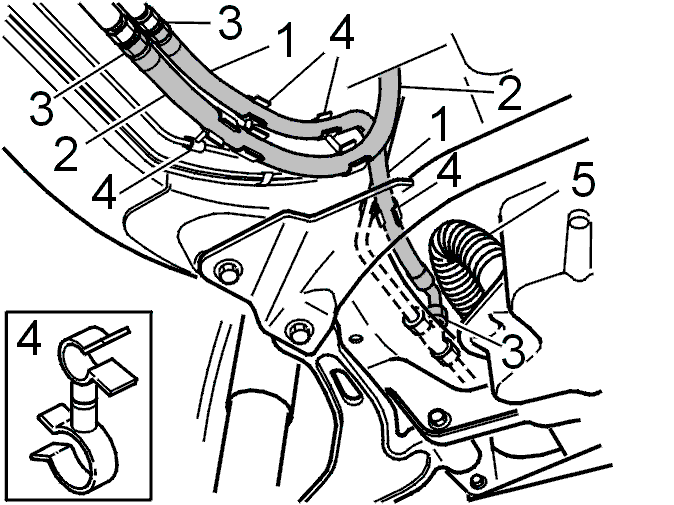

Входная труба/шланг из соединителя трубы элемента - под автомобилем, с правосторонним управлением.

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Установите автомобиль на смотровую яму.Уберите трубу предварительного нагрева воздуха (5).Отсоедините соединитель трубы (3) из трубы соединителя.Снимите трубу из трех держателей трубы. (4).Снимите усадочную трубу.Ослабьте соединители трубы (3).Снимите шланг (1).

Примечание: Задание направления шланга.

Установка

Примечание: Усадочная труба через соединитель трубы под автомобилем.

Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля трубы соединителя и соединителя трубы под автомобилем.

Установите в обратном порядке.

Выходная труба/шланг соединителя трубы - под автомобилем, с правосторонним управлением.

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Откройте капот.Отсоедините соединитель трубы из трубы соединителя (2).Установите автомобиль на смотровую яму.

Снимите трубу из трех держателей трубы. (4).Снимите усадочную трубу.Ослабьте соединители трубы (3).Снимите трубу (2).

Примечание: Задание направления трубы.

Установка

Примечание: Усадочная труба через соединитель трубы под автомобилем.

Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля трубы соединителя и для соединителя трубы под автомобилем.

Установите в обратном порядке.

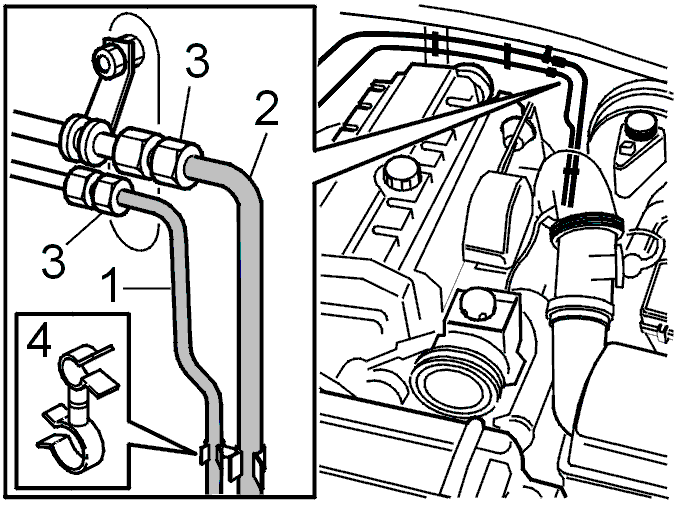

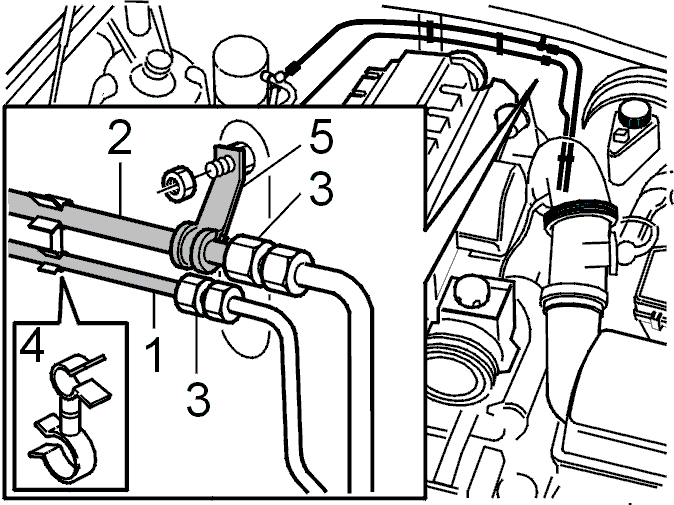

Выходные/выходные трубы отсека двигателя - под автомобилем, с левосторонним управлением.

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Откройте капот.Снимите соединитель трубы в отсеке двигателя (3).Ослабьте зажим трубы (4).

Снимите усадочную трубу.Снимите соединитель трубы под автомобилем (3).Ослабьте зажим трубы (4).Снимите трубу (1) и/или (2).

Установка

Примечание: Усадочная труба через соединитель трубы.

Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля соединителей трубок.

Установите в обратном порядке.

Входная труба из соединителя трубы элемента - отсека двигателя, автомобиля с левосторонним управлением.

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Отсоедините входную трубу у соединителя трубы (3).Ослабьте зажимы трубы (4).

Отсоедините входную трубу у соединителя трубы (3).Ослабьте зажимы трубы (4).Снимите трубу.

Установка

Примечание: Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля трубы соединителя и соединителя трубы противопожарной перегородки.

Установите в обратном порядке.

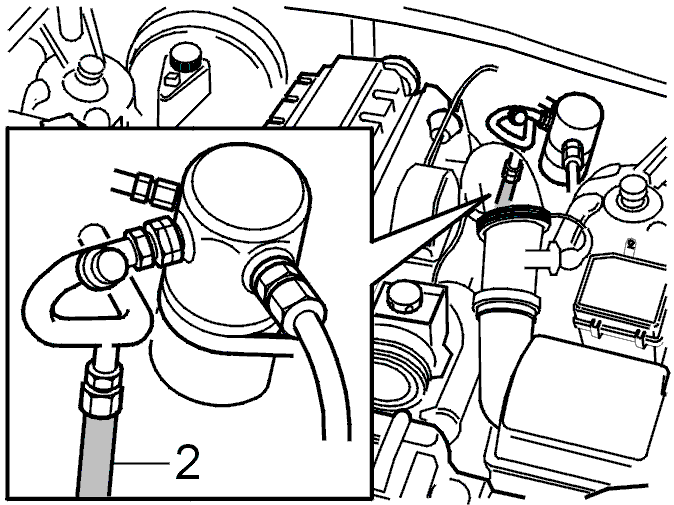

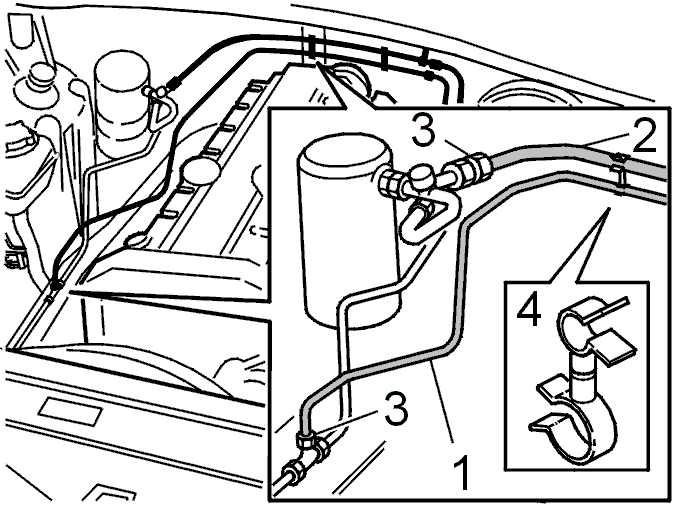

Выходная труба соединителя трубы - отсека двигателя, автомобиля с левосторонним управлением.

Снятие
Произведите слив системы хлад-агента, смотрите Важная информация о системе управления микроклиматом,.Отсоедините соединитель трубы из трубы соединителя (3).Ослабьте зажимы трубы (4).

Отсоедините соединитель трубы из трубы соединителя в отсеке двигателя (3).Ослабьте зажим трубы при помощи шлангов обогревателя (5).Снимите трубу.

Установка

Примечание: Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля трубы соединителя и соединителя трубы.

Установите в обратном порядке.

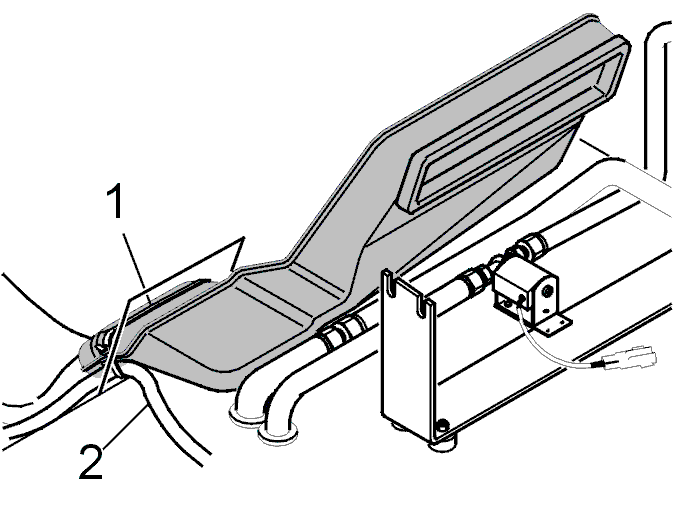

Воздухопровод блока управления микроклимата - в пассажирском салоне

Произведите слив хлад-агента системы управления микроклиматом в соответствии с Общее описание (Раздел 8 (87) Руководство По Эксплуатации и Техническому Обслуживанию 700/900).

Снимите:

• крышка в багажном отделении.
• блок управления микроклиматом в соответствии с Задний блок управления микроклиматом.
• холодильник в соответствии Задний холодильник.

Снятие
Снимите:

• подушка сидения и подушка спинки в соответствии с Замена подушки сидения/спинки заднего сидения и центральной конс оли.
• задний центральный подлокотник
• скоба траверсы (1) крепление кабельного жгута (2) при помощи воздухопровода.
• воздухопровод.

Установка

Примечание: Используйте новые уплотнительные кольца.

Момент затяжки25 Nmдля впускных и выпускных труб.

Установите в обратном порядке.

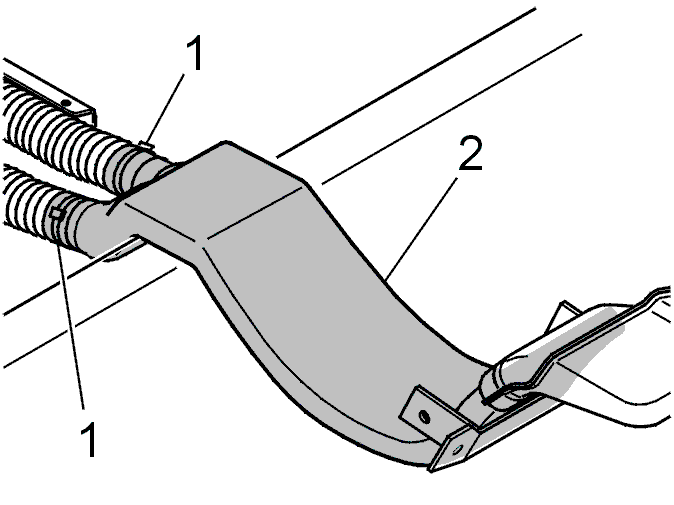

Задний воздухопровод для задней центральной консоли

Снятие
Снимите заднюю центральную консоль в соответствии с Задняя центральная консоль.Снимите скобы (1).Снимите воздухопровод (2).

Установка
Установите в обратном порядке.

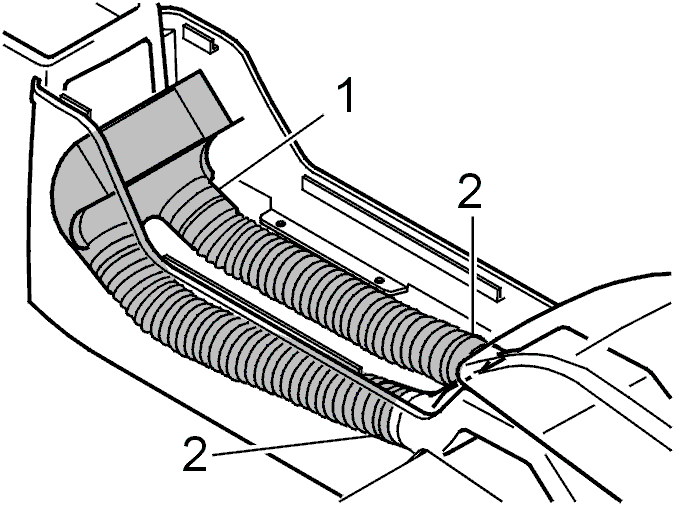

Передний воздухопровод для задней центральной консоли

Снятие
Снимите:

• Снимите панель в соответствии Задняя центральная консоль.
• скобы траверсы (2).
• воздухопровод (1).

Установка
Установите в обратном порядке.
