Задняя центральная консоль

Крышка

Снятие

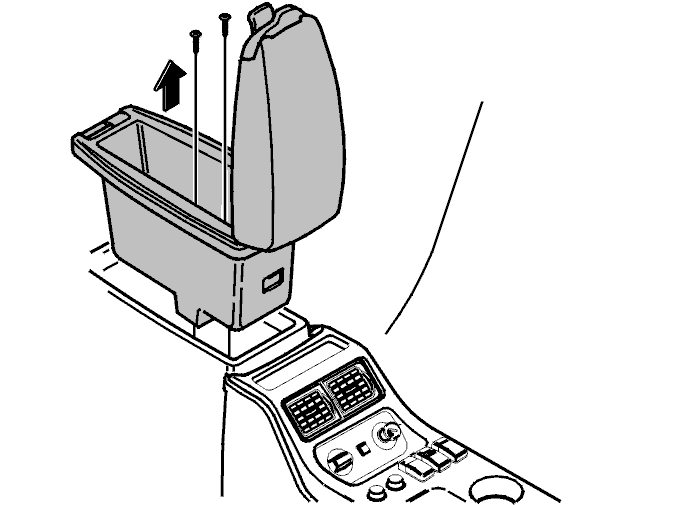

Снимите передний подлокотник.

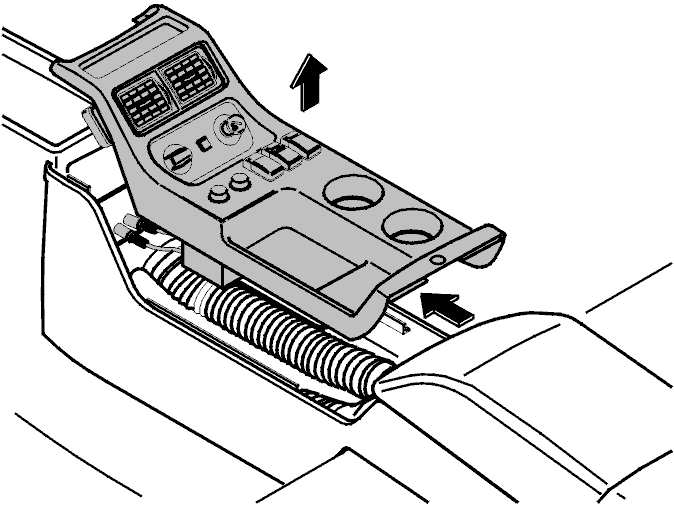

Снимите панель с задней центральной консоли.Отсоедините воздухопровод.Отсоедините соединители.Снимите панель.

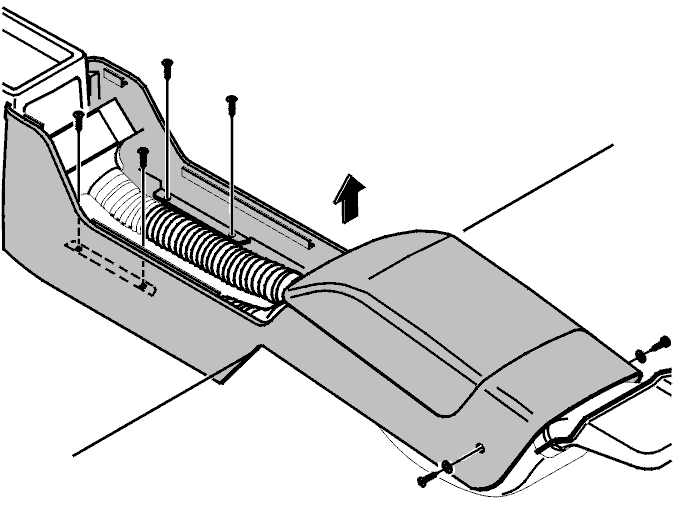

Центральная консоль

Снимите:

• панель в соответствии Крышка.
• подушку спинки и подушки сидения в соответствии с Замена подушки сидения/спинки заднего сидения и центральной конс оли.
• винты крепления задней центральной консоли.
• винты снаружи.
• крепежную скобу.

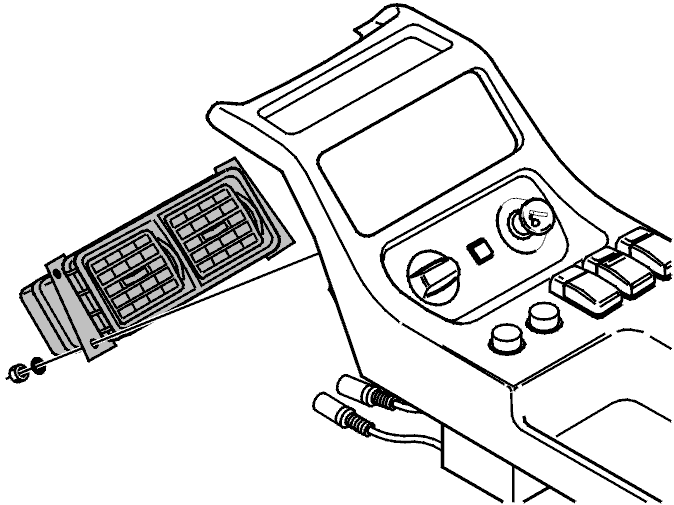

Вентиляционное отверстие задней центральной консоли

Снятие
Снимите:

• панель в соответствии Крышка.
• гайки и шайбы.
• вентиляционное отверстие.

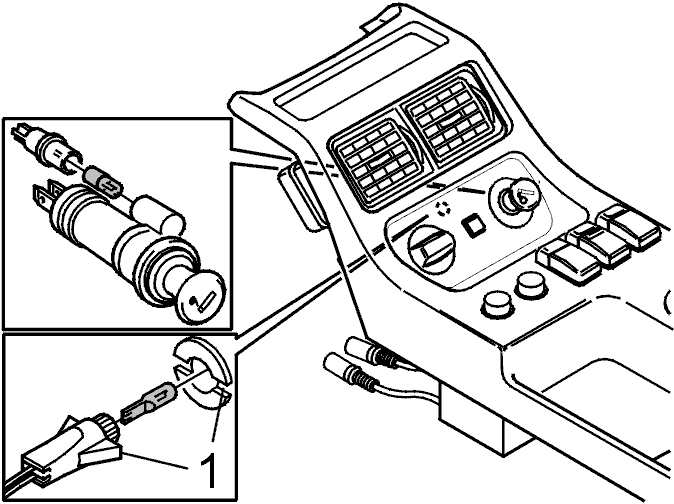

Лампа накаливания освещения управления панели управления заднего блока управления микроклиматом/прикуривателя

Замена лампы накаливания освещения управления заднего блока управления микроклиматом/прикуривателя

Снимите:

• панель в соответствии Крышка.
• держатель лампы накаливания.
• лампа накаливания.

Примечание: Направляющий канал (1) для держателя лампы накаливания.

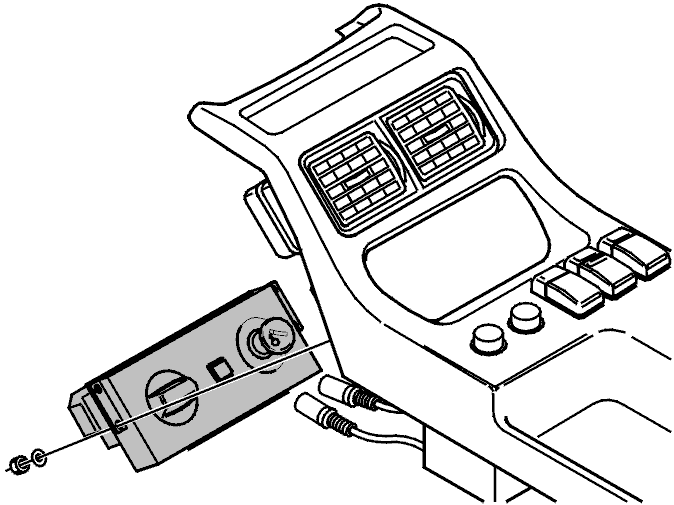

Замена панели управления

Снимите:

• гайки и шайбы.
• управление.

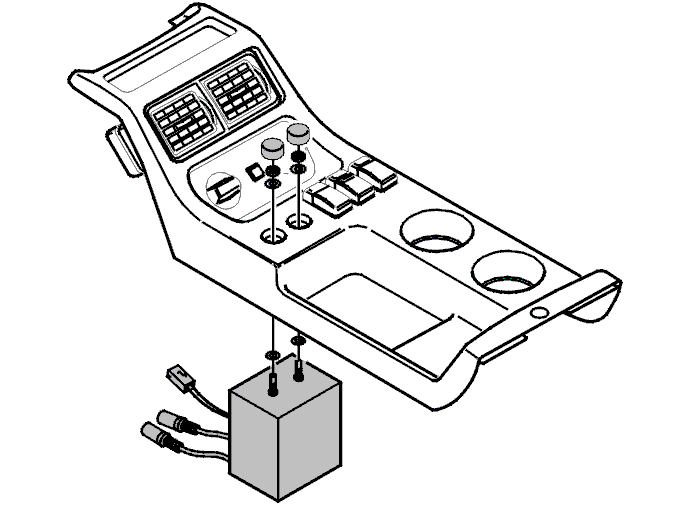

Управление заднего звукового баланса

Снимите:

• панель в соответствии Крышка.
• кнопки, при помощи уплотнителя.
• гайки и шайбы.
• управление.

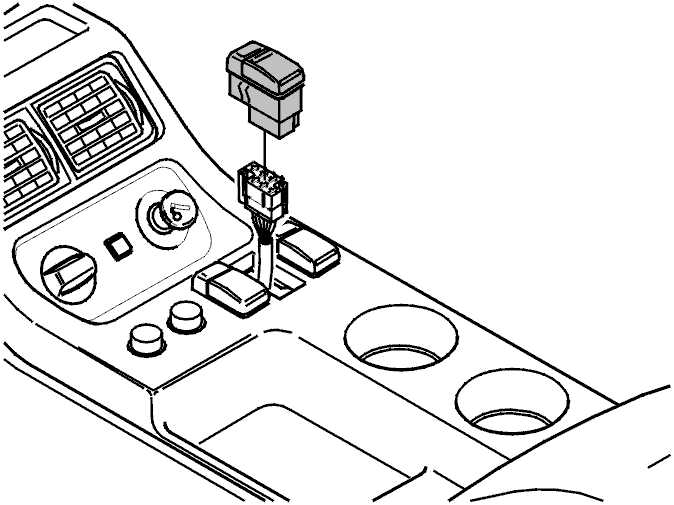

Переключатель

Осторожно снимите переключатель, используя уплотнителя.Отсоедините соединитель переключателя.
