Замена подушки сидения/спинки заднего сидения и центральной консоли

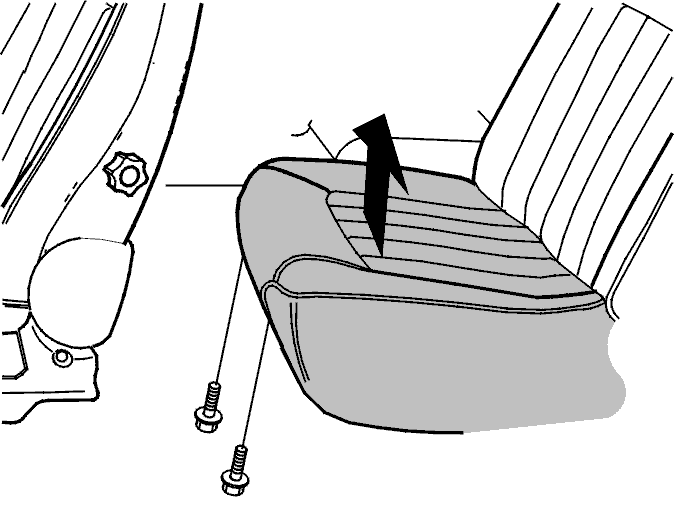

Снятие подушки сидения

Переместите подушку сидения как можно дальше вперед.Поднимите подушку сидения как можно выше.Снимите две гайки (М6) на переднем крае сидения.Поднимите подушку сидения для отсоединения ее от установочных штифтов.Отсоедините соединители нагреваемого сидения и соединители панели управления.Снимите подушку сидения с машины.

Установка подушки сидения

В обратном порядке.Крутящие моменты затяжки для винтов = 8 Нм.

Снятие подушки спинки

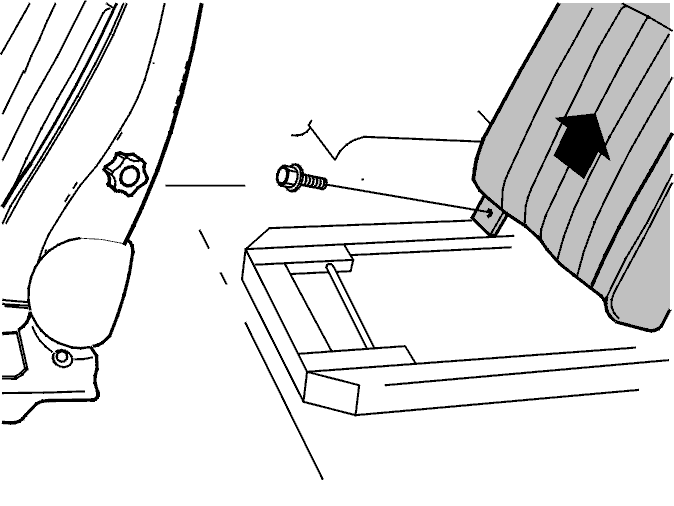

Снимите подушку сидения в соответствии с Снятие подушки сидения .Снимите две гайки (М6) на нижнем крае подушки спинки.Снимите анкерный винт (М16) ремня безопасности с рамки сидения.

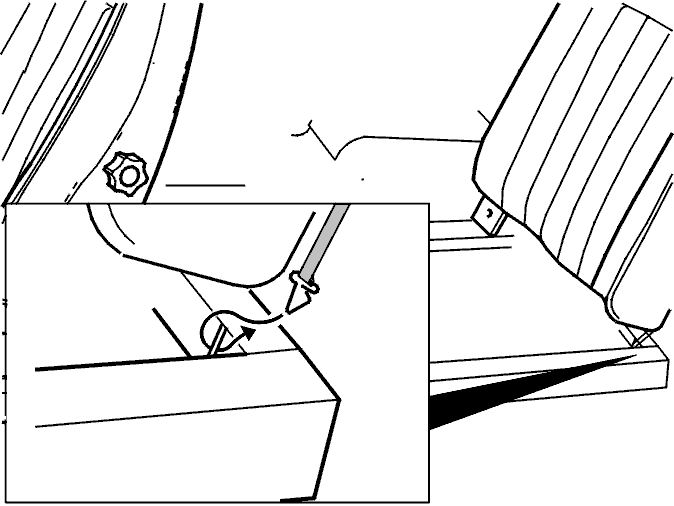

Отстегните два крюка на левой и правой сторонах.Отсоедините соединитель.Надавите вверх и поднимите подушку спинки.

Установка подушки спинки

В обратном порядке.Используйте новый винт М16 для узла крепления ремня безопасности.Крутящие моменты затяжки = 40 НмКрутящие моменты затяжки для винтов спинки = 8 Нм.

Снятие центральной консоли.

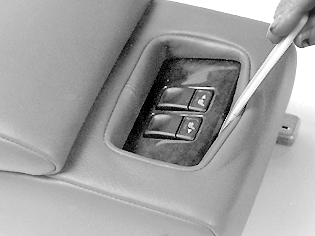

Снимите панель управления путем нажатия уплотнителем между панелью управления и облицовку.

Примечание: Уплотнитель должен быть нажат в соответствии с рисунком.

Отсоедините соединители панели управления.

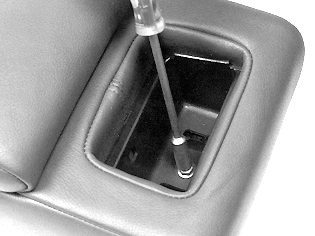

Снимите один винт (М6) под панелью управления.Снимите две гайки (М6) на заднем крае передней панели.Снимите центральную консоль.

Примечание: Следующий раздел "Снятие центральной консоли" имеет отношение только к автомобилям уровня оборудования 2 (с короткой задней центральной консолью и отдельными задними сидениями).

Установка центральной консоли

Проложите проводкуЗакрепите подлокотник. Ввинтите на место.Вдавите соединитель в панель управления.Вдавите панель управления в центральную консоль.
