Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T4 | 2004–2007 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T4 | 2004–2007 |
| V70 (00-08) | D5244T | 2004, 2005 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2004, 2005 |
| XC90 | B5254T2 | 2004–2007 |
| XC90 | D5244T | 2004–2006 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Снятие центральной консоли
Снимите:
- центральную консоль в ХС90. См.: Центральная консоль, замена
- центральную консоль в S60R (двигатель B5254T4). См.: Центральная консоль, замена
- центральную консоль в S60. См.: Центральная консоль, замена (-2004) или: Центральная консоль, замена (2005-)
- центральную консоль в V70R (двигатель B5254T4). См.: Центральная консоль, замена
- центральную консоль в V70. См.: Центральная консоль, замена (-2004) или: Центральная консоль, замена (2005-)
- центральную консоль в V70XC/XC70. См.: Центральная консоль, замена (-2004) или: Центральная консоль, замена (2005-).
Снятие узла переключателя передач и тросов
Снимите узел переключателя передач и тросы с ХС90. См.: Тросы коробки передач, замена, а для S60 и V70. См.: Тросы коробки передач, замена.

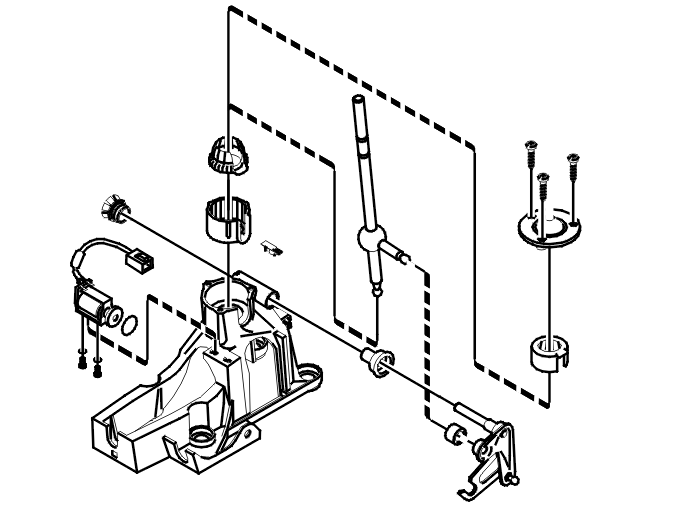

Снятие компонентов с узла переключателя передач
Снимите:
- защелку наклонного рычага
- наклонный рычаг со втулкой и пружиной
- крышку шарового шарнира рычага переключателя передач. Потяните шаровой шарнир, рычаг переключателя передач и резиновую втулку вверх с узла переключателя передач
- соленоид.

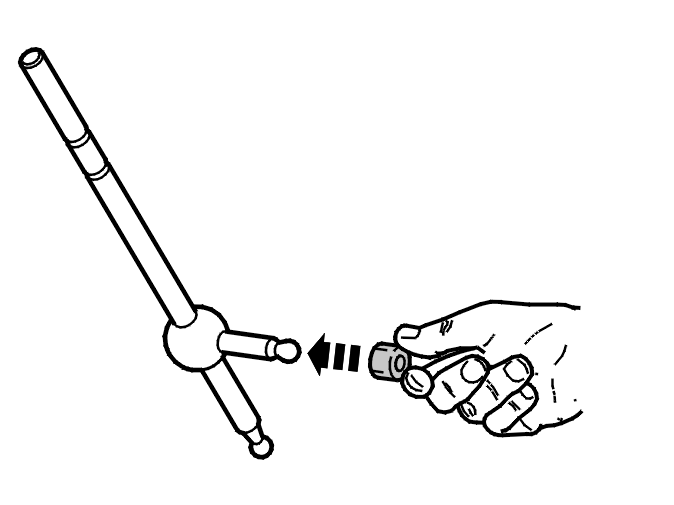

Снятие старых колпачков тяги с рычага переключателя передач
Установите новый колпачок тяги.Смажьте новый колпачок тяги. Используйте смазку номер 116 1241-3.
Установка
Смазка и установка компонентов в узле переключателя передач
Смажьте шаровые шарниры рычага переключателя передач и втулки наклонного рычага. Используйте смазку номер 116 1241-3.
Установите:
- резиновую втулку
- рычаг переключения передач с шаровыми шарнирами и крышку
- наклонный рычаг со втулками, пружиной и стопорным зажимом
- соленоид.
Установка тросов и узла переключателя передач
Установите тросы и узел переключателя передач в ХС90. См.: Тросы коробки передач, замена, а для S60 и V70. См.: Тросы коробки передач, замена.
Установка центральной консоли
Установите:
- центральную консоль в ХС90. См.: Центральная консоль, замена
- центральную консоль в S60R (двигатель B5254T4). См.: Центральная консоль, замена
- центральную консоль в S60. См.: Центральная консоль, замена (-2004) или: Центральная консоль, замена (2005-)
- центральную консоль в V70R (двигатель B5254T4). См.: Центральная консоль, замена
- центральную консоль в V70. См.: Центральная консоль, замена (-2004) или: Центральная консоль, замена (2005-)
- центральную консоль в V70XC/XC70. См.: Центральная консоль, замена (-2004) или: Центральная консоль, замена (2005-).
