Снятие
Снятие центральной консоли
S60R (двигатель B5254T4)
Снимите центральную консоль. См. Центральная консоль, замена.
S60 (другие двигатели)
Снимите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70R (двигатель B5254T4)
Снимите центральную консоль. См. Центральная консоль, замена.
V70 (другие двигатели)
Снимите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70XC/XC70
Снимите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
Снятие ручки переключателя передач
Снимите ручку переключателя передач. См. Набалдашник переключателя передач, Geartronic, замена.
Снятие верхней панели с узла переключателя передач
Снимите верхнюю панель. См. Печатная плата, узел переключателя передач / верхняя панель, Geartroni c, замена.
Снятие ограничителя узла переключателя передач
Снимите ограничитель узла переключателя передач. См. Печатная плата, узел переключателя передач / верхняя панель, Geartroni c, замена.
Снятие узла переключателя передач и тросов
Снимите:
- защелку троса на рычаге переключателя передач
- трос с конца узла переключателя передач
- трос блокировки ключа. Слегка подденьте фиксирующую втулку и поднимите вверх трос с узла переключателя передач
- 4 винта узла переключателя передач.
Перестановка соленоида
Переставьте соленоид и разъем.Снимите крепежный кронштейн. Вытяните его вверх из узла переключателя передач. Отсоедините разъем.
Установка
Примечание: Моменты затяжки см. в Момент затяжки.
Установка тросов и узла переключателя передач
Установите:
- узел переключателя передач к корпусу. Затяните
- трос на переключатель передач. Закрепите трос защелкой
- трос на выступ переключателя передач
- трос блокировки ключа на узел переключателя передач. Поместите трос в вынутую фиксирующую втулку.
Установка ограничителя узла переключателя передач
Установите ограничитель узла переключателя передач. См. Печатная плата, узел переключателя передач / верхняя панель, Geartroni c, замена.
Установка верхней панели на узле переключателя передач
Установите верхнюю панель. См. Печатная плата, узел переключателя передач / верхняя панель, Geartroni c, замена.
Установка ручки переключателя передач
Установите ручку переключателя передач. См. Набалдашник переключателя передач, Geartronic, замена.
Первоначальная установка троса блокировки ключа (регулировка)

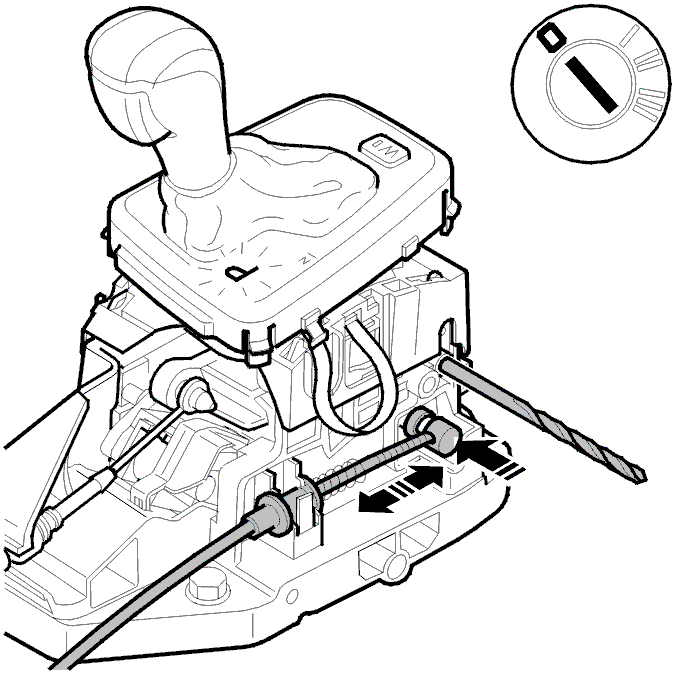

Поверните ключ зажигания в положение 0.Переведите рычаг переключателя передач в положение P.Установите сверло диаметром 5 мм в корпус над желтой фиксирующей втулкой. Это делается для того, чтобы установить рычаг в фиксированное положение.Установите трос на корпус и нарезной конец в канавке на желтой фиксирующей втулке.Нажмите фиксирующую втулку так, чтобы она зафиксировала трос.
Проверка
Убедитесь, что ключ нельзя вынуть, когда переключатель передач находится в любом положении, кроме положения Р.
Установка центральной консоли
S60R (двигатель B5254T4)
Установите центральную консоль. См. Центральная консоль, замена.
S60 (другие двигатели)
Установите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70R (двигатель B5254T4)
Установите центральную консоль. См. Центральная консоль, замена.
V70 (другие двигатели)
Установите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
V70XC/XC70
Установите центральную консоль. См. Центральная консоль, замена (-2004) или Центральная консоль, замена (2005-).
