Набалдашник переключателя передач, Geartronic, замена

Снятие фиксирующего кронштейна с набалдашника селектора передач

Вставьте маленькую отвертку между кожухом и ручкой рычага переключателя передач, чтобы получить доступ к фиксирующему кронштейну.Осторожно нажмите отверткой вперед, так чтобы фиксирующий кронштейн отделился от набалдашника рычага переключателя передач.

Примечание: Только неповрежденные фиксирующие кронштейны можно повторно использовать.

Снятие набалдашника селектора передач

Снимите набалдашник селектора передач следующим образом:

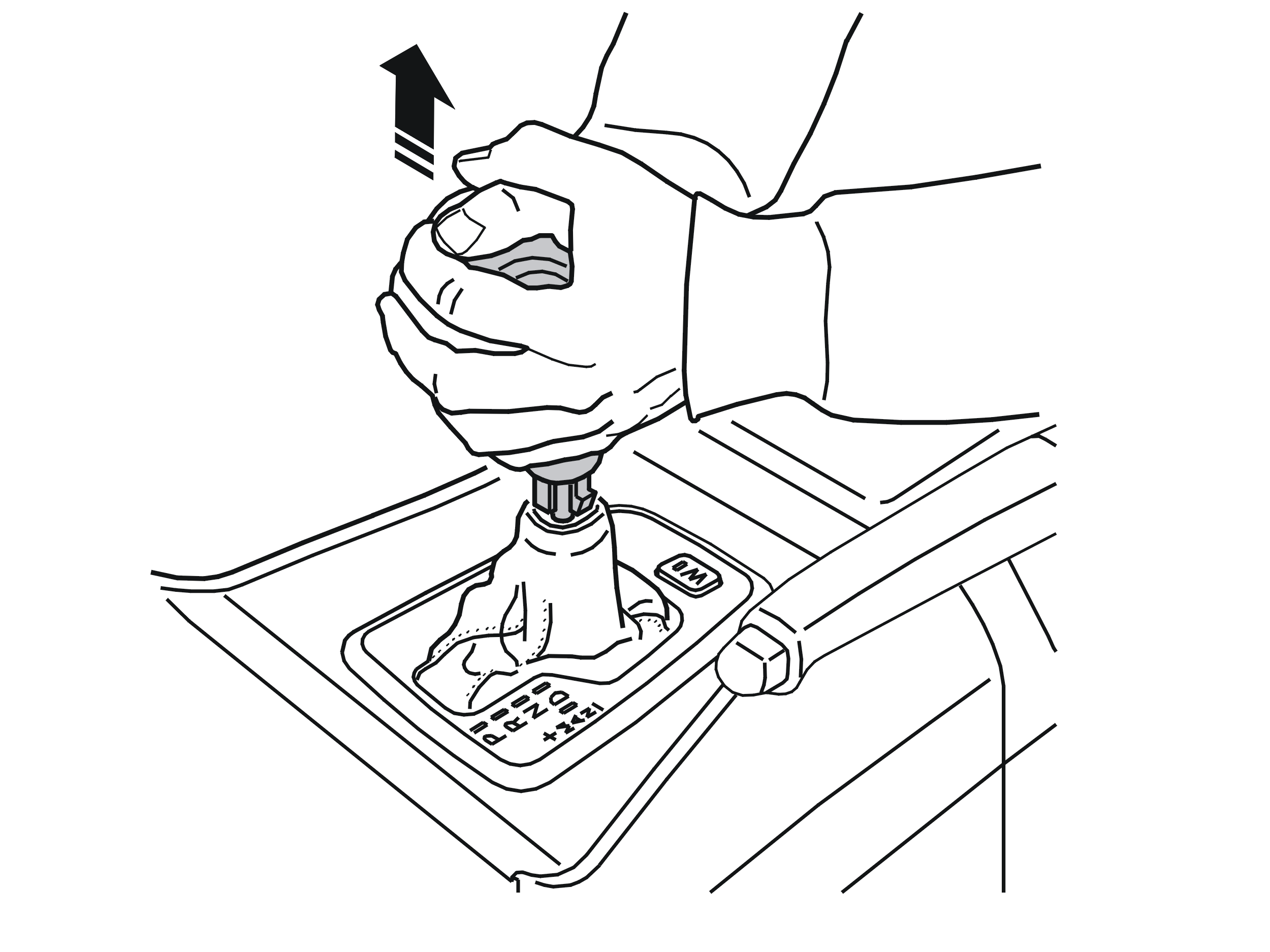

Встаньте над центральной консолью. Возьмитесь за набалдашник селектора передач обеими руками. Сильным рывком потяните его вверх.

Снятие панели

Примечание: Относится только к автомобилям -2004 года выпуска.

Снимите панель. См. Багажник, переключатель передач, замена.

Снятие верхней панели

Снимите верхнюю панель согласно: Багажник, переключатель передач, замена (-2004) или согласно: Чехол селектора передач, замена (2005-).

Установка набалдашника переключателя передач

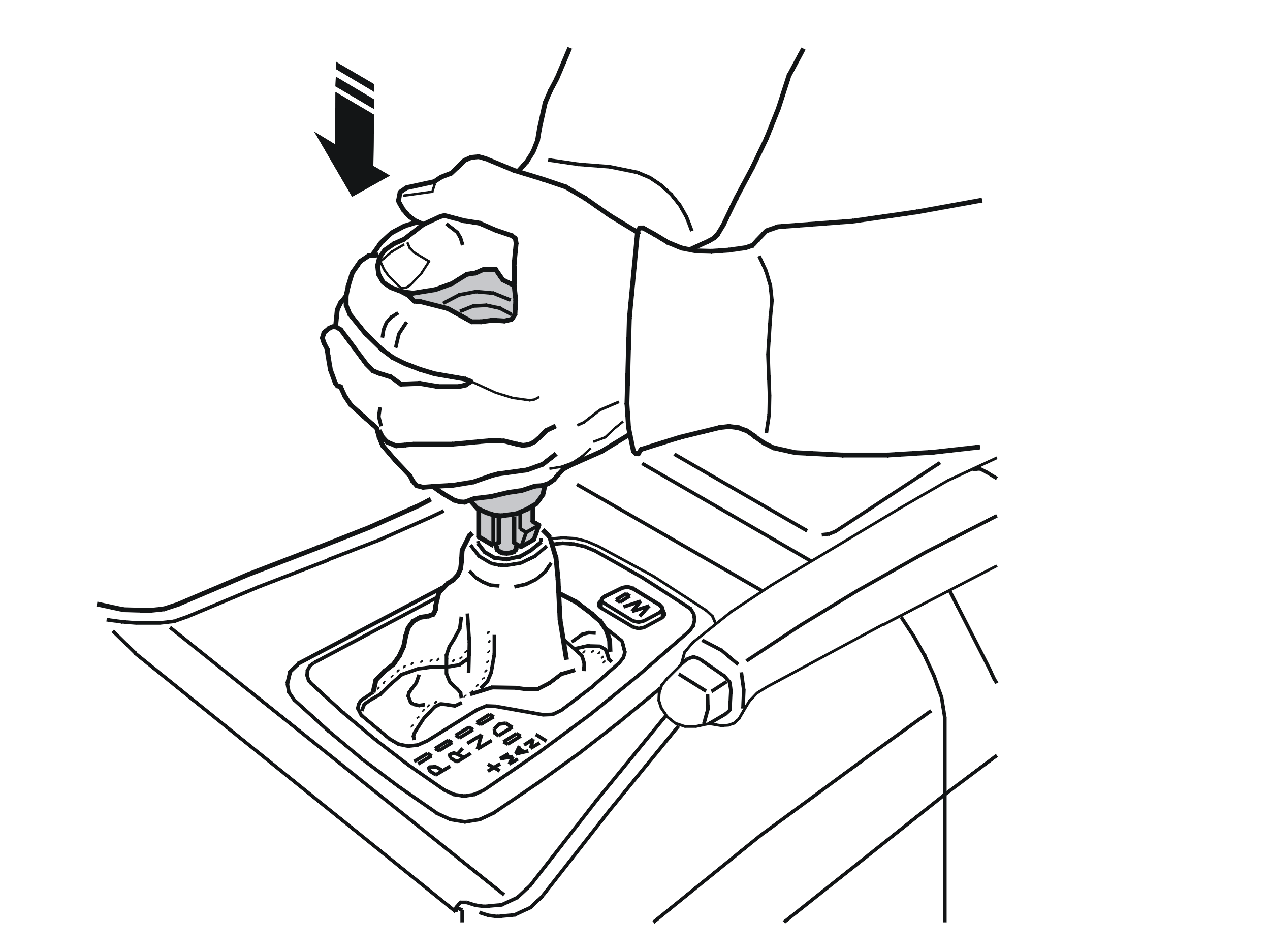

Нажмите набалдашник рычага селектора передач так, чтобы он зафиксировался в рычаге.Если необходимо, используйте молоток из листового пластмасса и прокладку, чтобы осторожно забить ручку на рычаг переключателя передач.

Проверьте
Потяните набалдашник селектора передач.Убедитесь в том, что функция блокировки работает во всех положениях.

Примечание: Набалдашник селектора передач может быть использован повторно максимум 4 раза

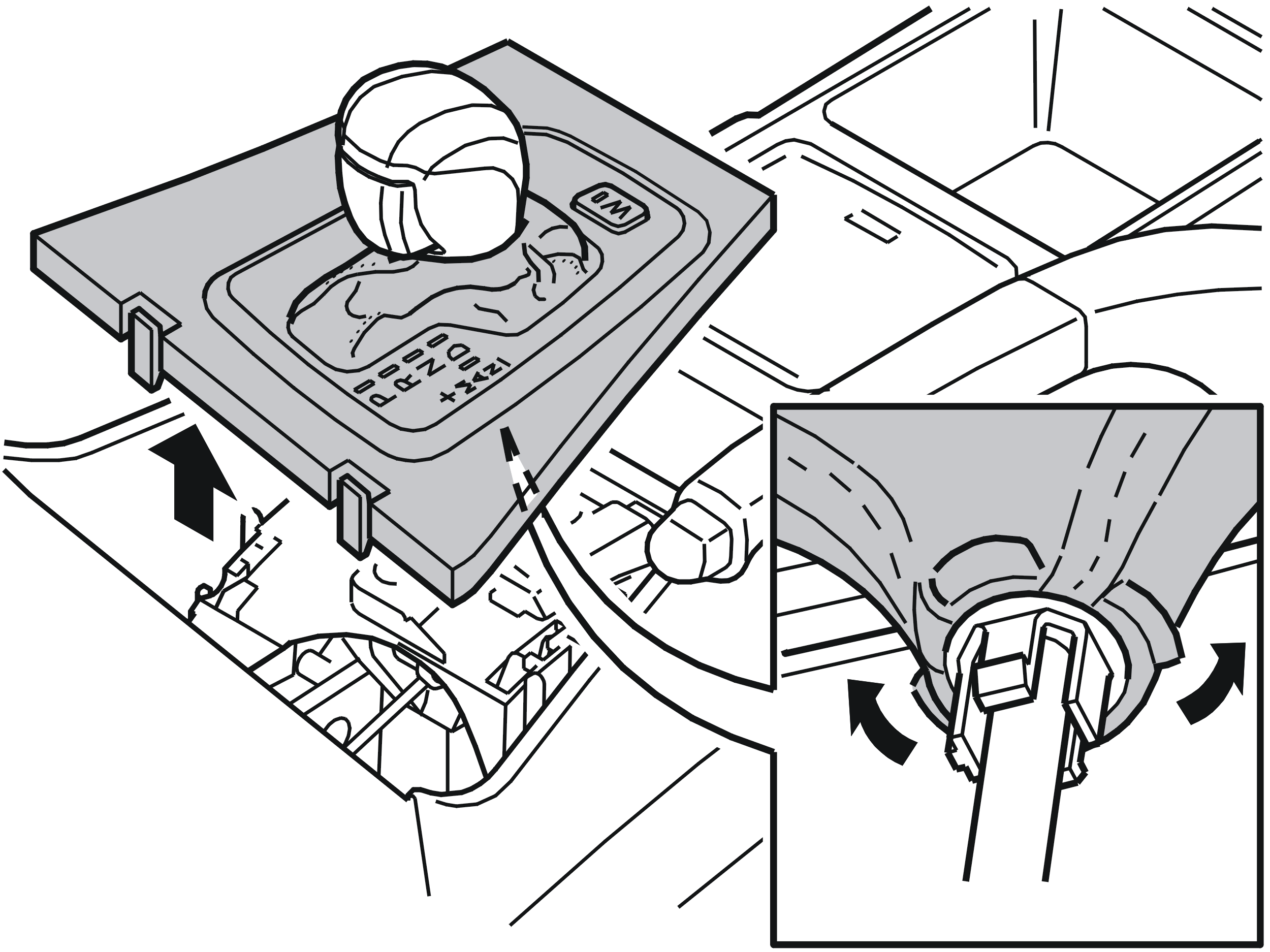

Потяните верхнюю панель и кожух вверх по направлению к набалдашнику переключателя передач.Потяните кожух снизу вверх так, чтобы фиксатор набалдашника селектора передач полностью освободился.

Установка фиксирующего кронштейна на набалдашник селектора передач

Примечание: Вырез фиксирующей втулки должен быть направлен вперед таким образом, чтобы он входил в направляющую набалдашника селектора передач.

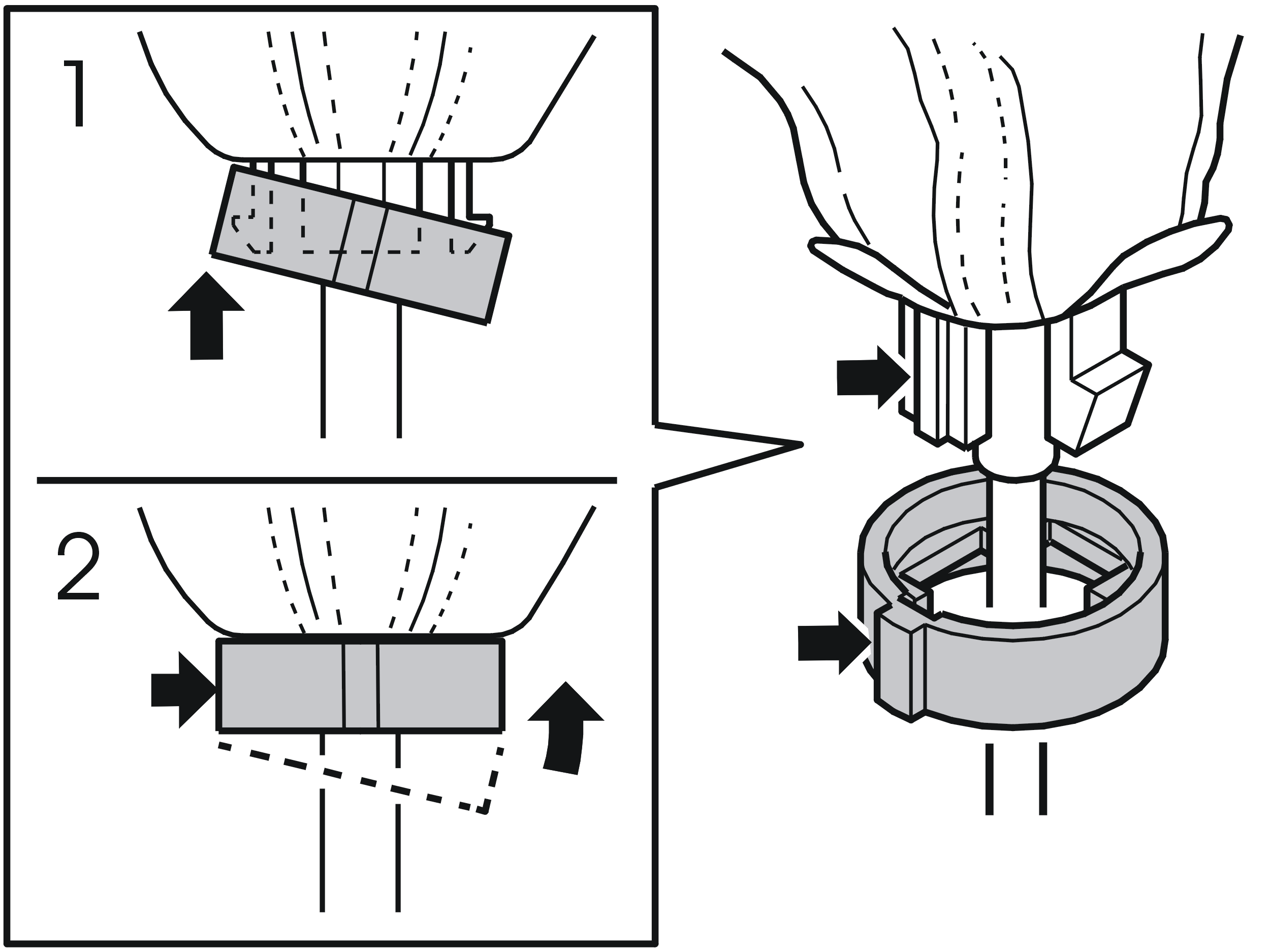

Подвиньте фиксирующую втулку и кожух вверх к направляющей набалдашника.Потяните втулку вверх так, чтобы она зафиксировалась на одной стороне (1).Сильно нажмите на блокирующую сторону фиксирующей втулки (2). Одновременно потяните фиксирующую втулку вверх по направлению к кожуху, так чтобы она зафиксировалась.

Примечание: Убедитесь, что кожух расположен правильно. Если необходимо, отрегулируйте.

Установка верхней панели

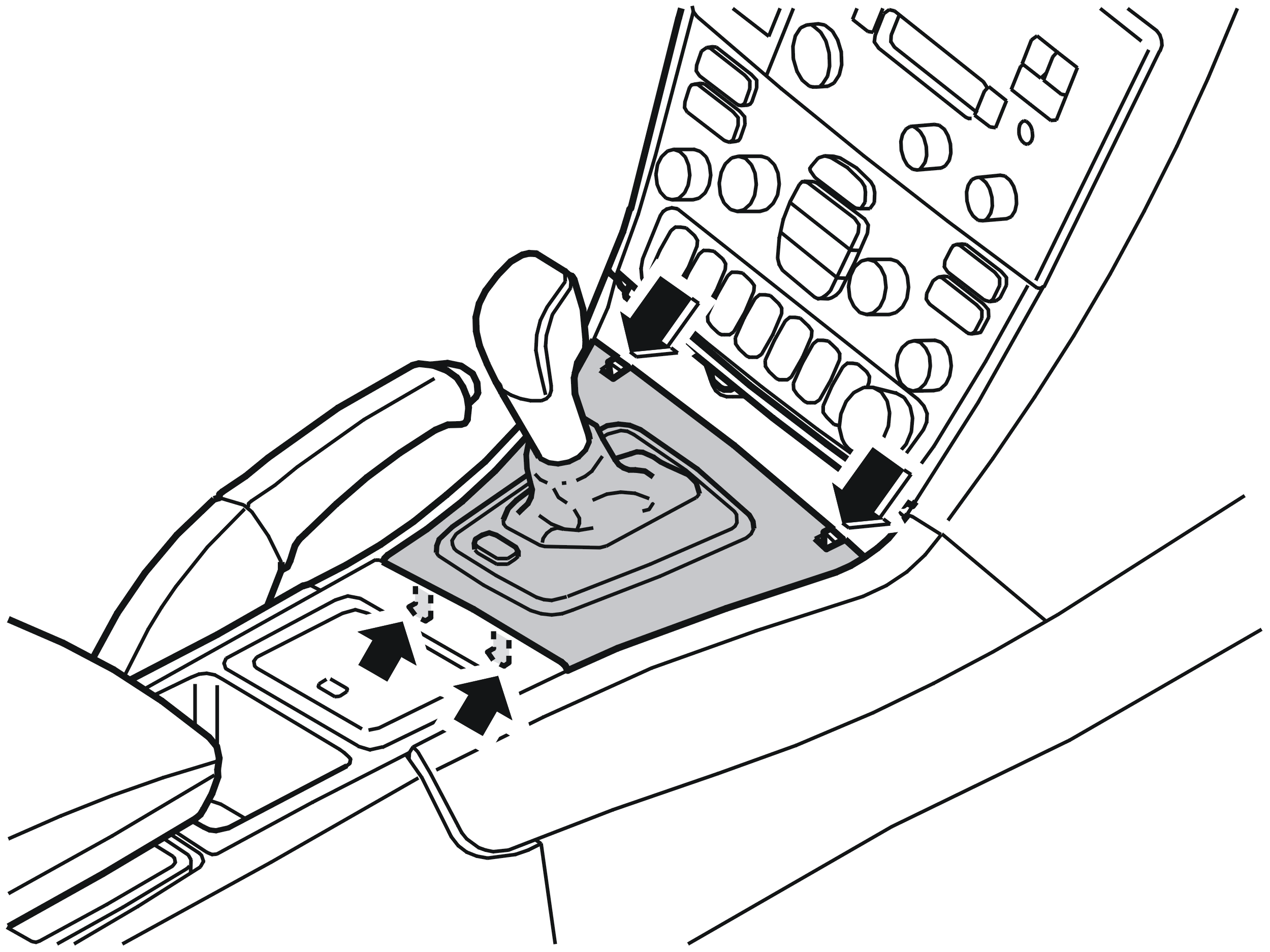

Отогните панель вниз. Вдавите верхнюю панель на место в центральной консоли.Установите панель (держатель авторучки) между центральной консолью и приборной панелью.
