Угловая передача (в народе — «угловой редуктор», иногда «раздатка») на полноприводных Volvo P1 отбирает крутящий момент от коробки и через карданный вал отправляет его на заднюю ось. С коробкой её соединяет шлицевая втулка — и именно эта втулка со временем срабатывается. Вторая типовая беда узла — течи сальников. Обе проблемы хорошо задокументированы владельцами S40 II и V50 2.5T AWD с МКПП M66; ниже — сводка их опыта с артикулами, порядком разборки и граблями.
Симптомы
Фото: Anatoly707
- Люфт карданного вала. У Anatoly707 при ревизии подвески кардан крутился свободно примерно на 10–14 градусов — это и стало поводом разобрать узел. Первая мысль была «погибает угловой редуктор», но дефектовка показала, что виновата втулка.
- Посторонний звук с трансмиссии при резком разгоне, пропадающий после набора скорости (по извлечённому кейсу того же ремонта; после замены втулки звук ушёл).
- Запотевание или течь масла в районе стыка КПП и редуктора — сигнал, что пора менять сальники, даже если шлицы ещё живы. Так началось у TurboV50 (комментарии к посту Anatoly707): узел «начал потеть маслом».
Смежный симптом, который путают с угловой передачей, — гул на ходу: это может быть кардан, передний редуктор или подвесной подшипник. Прежде чем лезть в редуктор, см. «Гул подвесного подшипника: симптомы и диагностика» и «Замена подвесного подшипника».
Что именно изнашивается
Фото: Anatoly707

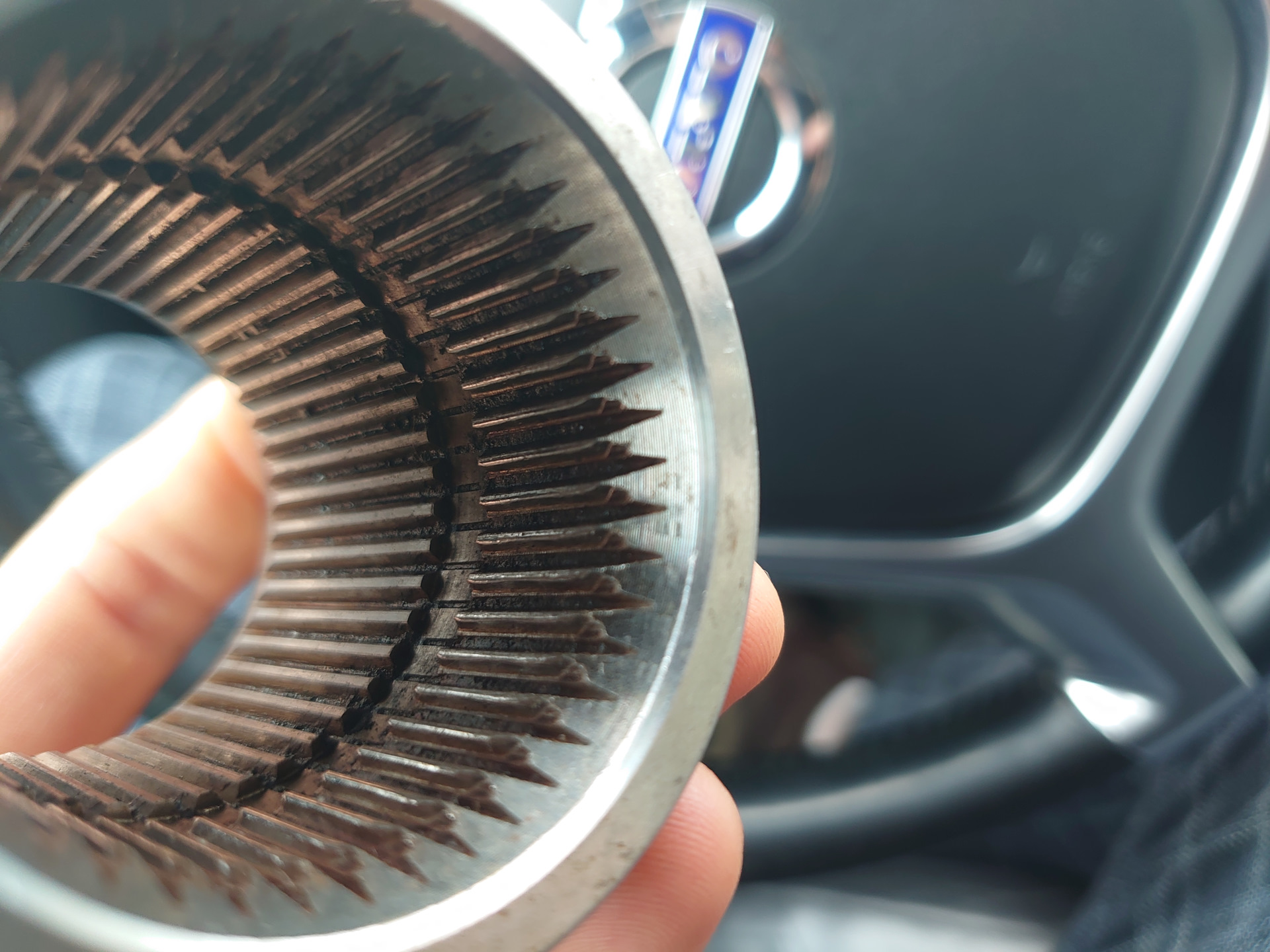

Главная находка Anatoly707: на заводской, ни разу не снимавшейся угловой передаче с пробегом 270 000 км шлицы втулки со стороны редуктора были съедены на 50–60%, а вот шлицы на валу КПП и на самом редукторе — в идеале. То есть расходником в этой паре работает именно втулка, и это сильно удешевляет ремонт по сравнению с худшим сценарием (замена редуктора). Люфтов сам редуктор не имел.
Но бывает и тяжелее: у Arrms на V50 T5 AWD на 234 000 км вместе с втулкой пришлось ремонтировать и шлицевую самой «раздатки» — то есть повреждения не всегда ограничиваются втулкой.
Ресурс: от 234 до 300 тысяч
Разброс по пробегам большой, и владельцы сходятся, что скорость износа зависит от стиля вождения (резкие старты со светофора нагружают шлицевое соединение сильнее всего):
| Кейс | Пробег | Состояние |
|---|---|---|
| Arrms, V50 T5 | 234 000 км | замена втулки + ремонт шлицевой раздатки |
| Anatoly707, S40 T5 | 270 000 км | износ шлицов втулки 50–60%, замена (~300 тыс. на момент завершения) |
| DavidsonAlex, S40 T5 (тюнинг) | не указан | втулка «сдохла», нашли при разборе под сцепление |
| Scarpouch, S40 R | 298 001 км | узел без люфтов, втулку заменили чисто превентивно |
Сам Anatoly707 оценивает 270 тысяч на заводском узле как «неплохой запас прочности, заложенный разработчиками» — с учётом того, что машина провоцирует на быструю езду.
Подсказка: Если втулка живая, менять её ради профилактики не обязательно: по совету Anatoly707, при запотевании достаточно поменять сальники — «если втулка живая, смысла менять не вижу».
Запчасти: рем-комплект или россыпь
Фото: Anatoly707

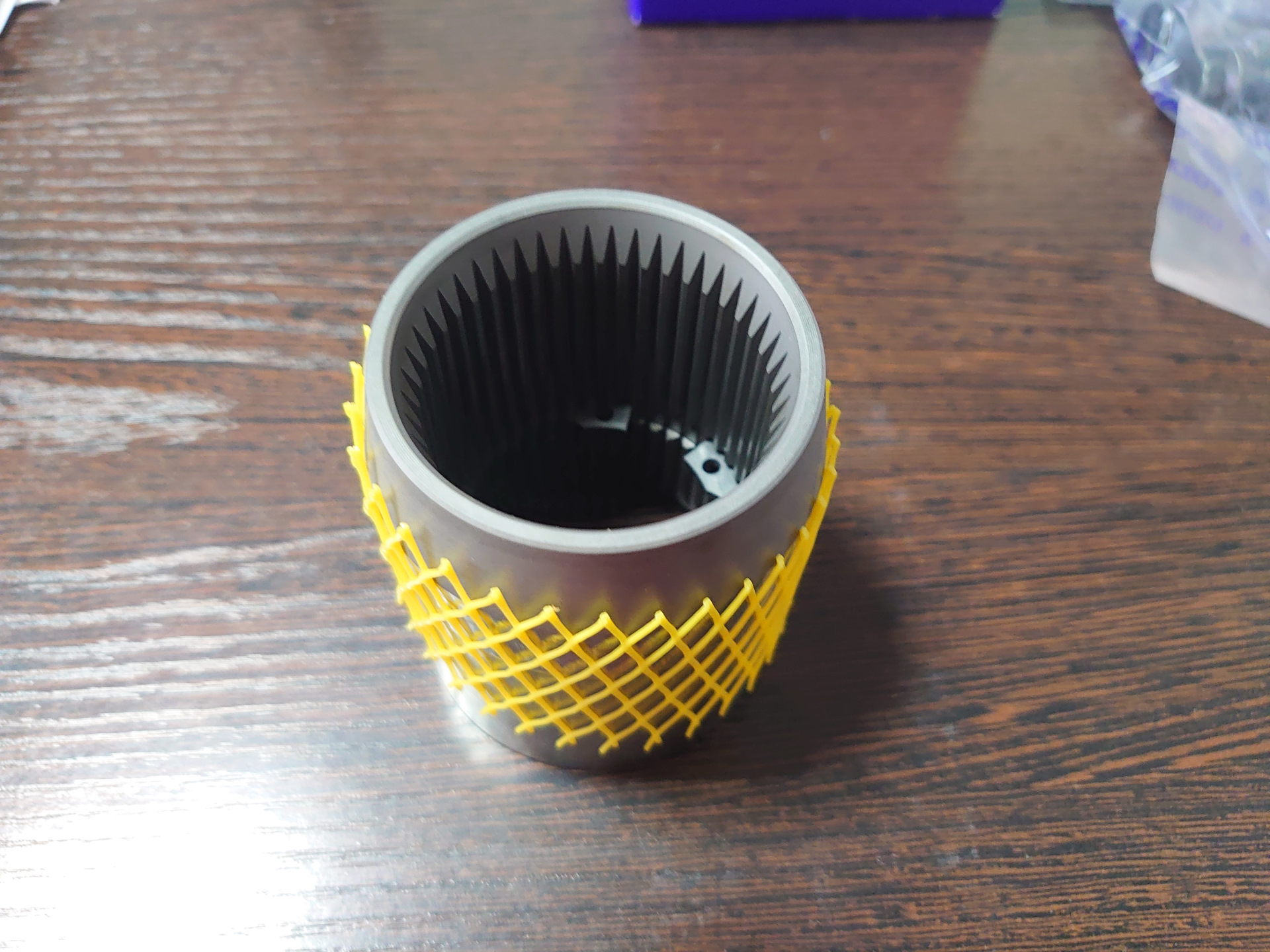

Вариант 1: рем-комплект Volvo 31437983
В комплекте — втулка, два сальника, уплотнительное кольцо и новые болты крепления редуктора. Anatoly707 советует брать именно его: отдельно одна втулка почему-то выходит дороже комплекта на пару тысяч.
Вариант 2: закупка россыпью
Так собирал узел Scarpouch при ребилде трансмиссии:
| Деталь | Артикул | Примечание |
|---|---|---|
| Втулка КПП AWD | Volvo 312 56 008 | 17 000 ₽ на 2024 год |
| Сальник КПП | Land Rover LR000771 | |
| Сальник хвостовика | Corteco 01034061B | |
| Уплотнительное кольцо втулки | Volvo 976041 | |
| Сальник привода внешний малый | Corteco 01034061B | тот же, что на хвостовик — размер совпадает |
| Сальник привода внешний большой | Corteco 01034113B |
Anatoly707 в другом ремонте использовал оригинальные сальники приводных валов и угловой передачи Volvo 9143885, 6843481, 8675580, а заодно поменял тепловой экран углового редуктора Volvo 30735025 — жестянку, прикрывающую узел от жара выпуска.
Мелочёвка: под сливные и заливные пробки — новые медные шайбы.
Доступ и порядок разборки
Фото: Arrms
Узел зажат между коробкой, выпуском и подрамником, поэтому основная трудоёмкость — доступ. Anatoly707 делал всё один, на яме; его порядок демонтажа:
- Передние колёса.
- Алюминиевая защита картера.
- Правый поворотный кулак.
- Слив масла с КПП и редуктора.
- Правый привод с подвесным подшипником.
- Патрубки интеркулера и подачи воздуха.
- Карданный вал.
- Металлические защиты над турбиной и над редуктором.
- Выхлопная труба с креплением.
- Угловой редуктор, затем втулка.
Сборка — в обратном порядке, уставший крепёж — под замену на новый.
Внимание: Крепёж узла закисает намертво. У Anatoly707 гайки проржавели так, что шпильки пришлось срезать болгаркой и выбивать, а узел собирать уже на болтовых соединениях; пару раз выручали экстракторы. Закладывайте на это время и инструмент.
Подсказка: Лайфхак от Anatoly707 по заливной пробке МКПП: она стоит так неудобно, что обычные ключи и головки встают с перекосом и грозят слизать грани. Он обрезал по высоте ненужную головку на 22 — укороченной головкой пробка откручивается без риска. Официальная процедура по маслозаливной пробке угловой передачи есть в VIDA: «Пробка маслоналивного отверстия, угловая передача».
Снятие втулки с вала КПП: опыт расходится

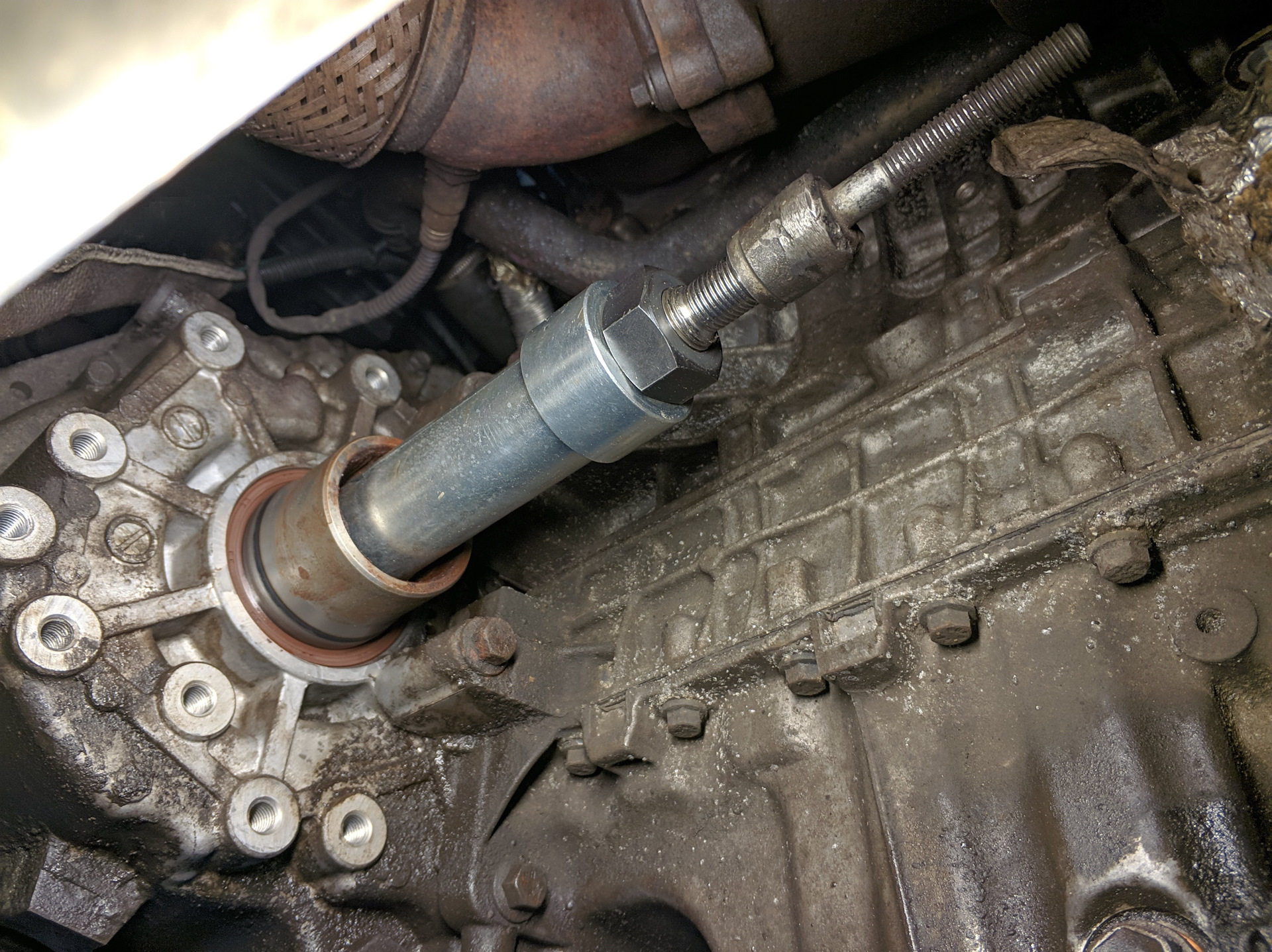

- По VIDA положен спецсъёмник (об этом напоминает TurboV50 в комментариях: «где ж такой в гараже взять-то»).
- У Anatoly707 обошлось без него: «немного постучал и слезла».
- Arrms на V50 снимал съёмником Kukko KUK-21-9.
- Есть чужой отчёт (ссылка из комментариев: drive2.ru/b/573352159127547028/), где ради втулки пришлось половинить коробку и выпрессовывать её из главной пары на прессе. Anatoly707 считает, что там втулку кто-то посадил на клей; TurboV50 слышал версию, что втулка с завода сидит на клее, — но на машине Anatoly707 это не подтвердилось.
Примечание: Запасной приём на случай прикипевшей втулки (совет Anatoly707): сделать болгаркой пропилы, чтобы зацепился обычный съёмник подшипников, — прежде чем думать про снятие и разборку коробки.
Масло
При любом вскрытии узла меняется масло и в МКПП, и в угловом редукторе (сливается оно ещё на этапе разборки). В коробку M66 входит всего 1,5 литра — Alexasha82 этому в своё время удивился. Под пробки — свежие медные шайбы.
Раз уж обслуживаете AWD-тракт целиком, загляните и в муфту: «Обслуживание муфты Haldex: замена масла и фильтра». У Alexasha82, к слову, насос Haldex остался в списке «не успел» после большого ремонта — про его диагностику см. «Насос муфты Haldex».
Когда менять сальники: по течи или попутно
Фото: Anatoly707

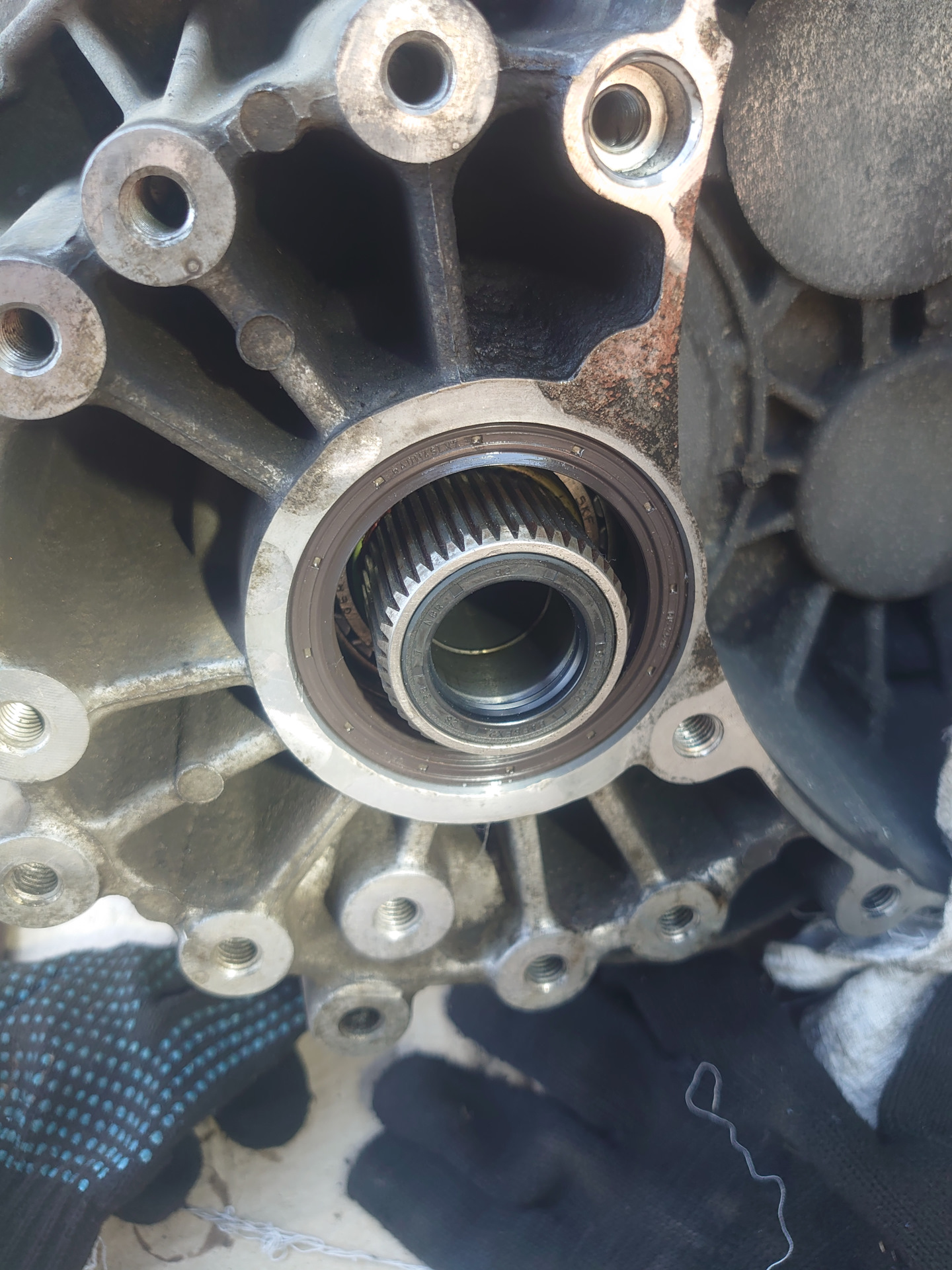

Устоявшаяся клубная практика — сальники и масло угловой передачи меняют всякий раз, когда коробка и так снята:
- Alexasha82 на 135 000 км менял маховик и сцепление — заодно сальники МКПП и угловой передачи плюс масло в обеих; отметил, что AWD заметно прибавляет работы (угловая передача и кардан).
- Anatoly707 при замене рассыпавшегося выжимного (сцепление отходило 340 000 км) попутно обновил сальники приводов и угловой, масло редуктора и тепловой экран.
- У DavidsonAlex разрушенную втулку вообще нашли случайно — при разборе угловой передачи во время установки усиленного сцепления от Ford RS. Новую втулку ждали три дня, машина простояла в сервисе неделю.
- Scarpouch на 298 001 км при плановом ребилде трансмиссии: угловая без люфтов, обошлось промывкой и заменой сальников, втулку 31256008 поставил превентивно. После сборки — около 10 000 км без проблем.
Повторная течь после ремонта
Фото: Alexasha82

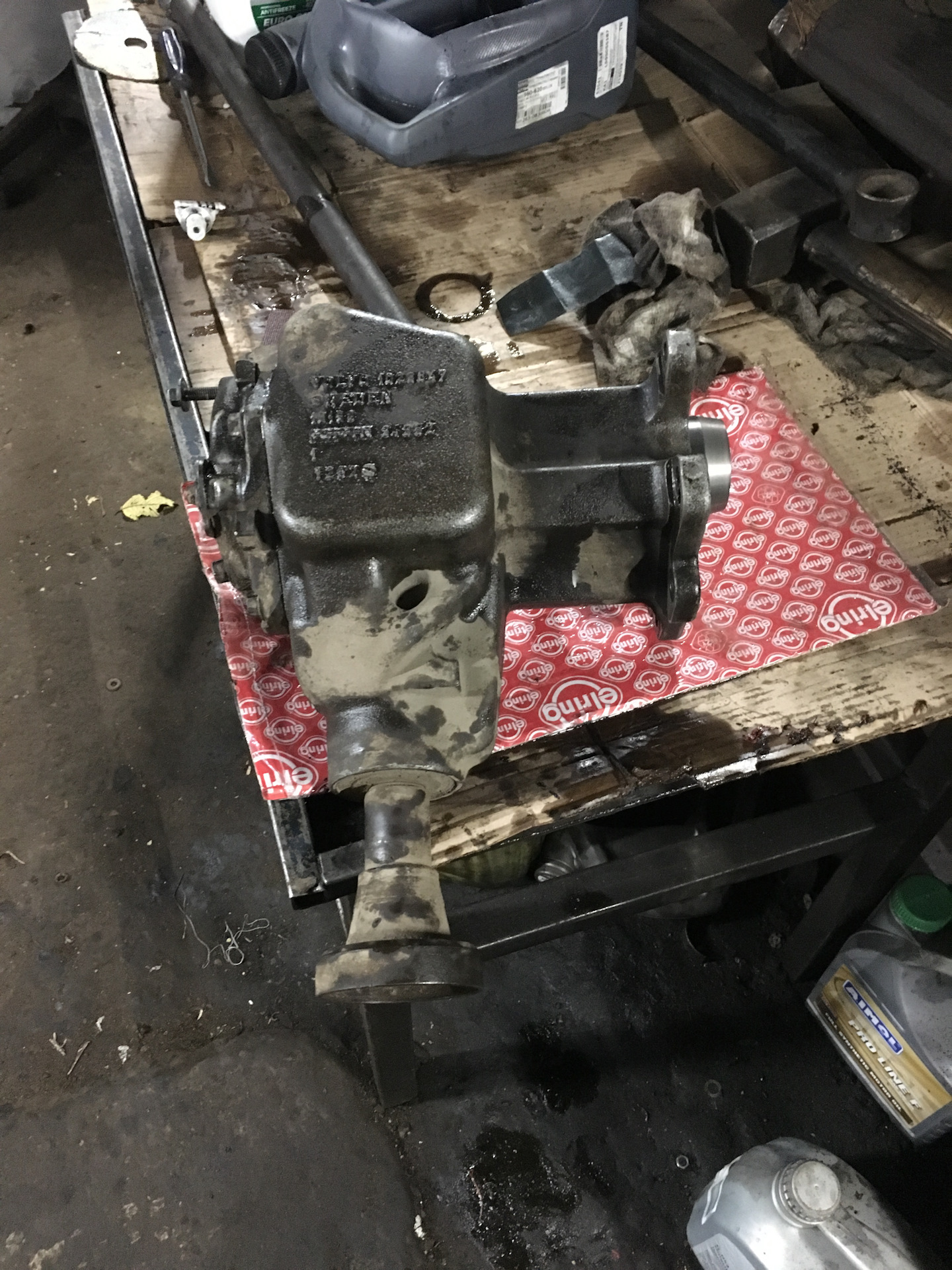

Отдельный кейс Alexasha82: через полгода после ремонта угловая потекла снова. Две его гипотезы:
- Неоригинальное уплотнительное кольцо втулки. Оригинал на момент ремонта найти не удалось; для автора вообще было неожиданностью, что это кольцо держит масло — а значит, экономить на нём нельзя.
- Незакреплённый кронштейн редуктора. Без этого кронштейна редуктор держится по периметру только с одной стороны. Аргумент весомый: Alexasha82 видел вторую машину с течью угловой — и там этот кронштейн тоже не был закреплён.
Внимание: При сборке ставьте оригинальное уплотнительное кольцо втулки (Volvo 976041) и не забывайте закрепить кронштейн, фиксирующий редуктор со второй стороны, — это два известных сценария повторной течи.
Цены и сроки (ориентиры)
- Втулка Volvo 312 56 008 отдельно — 17 000 ₽ на 2024 год (Scarpouch); рем-комплект 31437983 на 2021 год выходил дешевле, чем одна втулка россыпью (Anatoly707).
- Замена втулки + ремонт шлицевой раздатки на V50 в сервисе — 310 $ на 2019 год (Arrms).
- Сроки: ожидание втулки — 3 дня, машина в сервисе — неделя (DavidsonAlex, 2020 год).
Источники
- Anatoly707 — ядро статьи: дефектовка, порядок разборки, рем-комплект, приёмы.
- Scarpouch — полный список уплотнений россыпью, цена втулки, превентивное обслуживание.
- Anatoly707 — сальники Volvo, тепловой экран, попутная замена при снятой КПП.
- Alexasha82 — причины повторных течей.
- Arrms — цена ремонта, съёмник Kukko.
- Alexasha82 — объём масла M66, попутная замена сальников.
- DavidsonAlex — обнаружение разрушенной втулки при замене сцепления.
