Замена подвесного подшипника: выбор детали и монтаж (Volvo P1)

Правый приводной вал на платформе P1 (C30, S40 II, V50, C70 II) длиннее левого и опирается на промежуточный — «подвесной» — подшипник. Это одна из типовых болячек платформы: в нашей выборке из тридцати бортжурналов замены зафиксированы на пробегах от ~106 500 км до 320 000 км. Хорошая новость: сам подшипник недорогой, а замена несложная — если не ошибиться с выбором детали и не запороть запрессовку.

Симптомы: когда пора

Фото: снятый изношенный оригинальный подшипник FLT
Классическая картина — гул или жужжание справа, растущее со скоростью, «звук как у боинга». Дальше по нарастающей:

• гул переходит в гул с грохотом;
• появляется люфт — люфт в 1 мм уже означает замену;
• подшипник клинит, обойма перестаёт держаться в скобе;
• в финале подшипник просто рассыпается — он развалился прямо в руках при снятии с привода.

Внимание: Запущенный подвесной — это не только шум. На S40 2.5T AWD внутренняя обойма треснула, и правый привод выпал на ходу: руль закусывало в повороте, DSTC отключилась, «связь с колёсами пропала» — симптомы легко спутать со смертью АКПП. На C70 рассыпавшийся неоригинальный подшипник «повлёк выход привода из коробки». Не затягивайте.

Гул подвесного легко спутать со ступичным подшипником — даже на подъёмнике с прослушкой однозначного ответа может не быть. Быстрые ориентиры: звук меняется в поворотах — скорее ступица; ступицы холодные — довод в пользу подвесного. Бывает и наоборот: грешили на ступичный, а обе ступицы оказались живыми — гудел подвесной. Подробный разбор диагностики — в отдельной статье: Гул подвесного подшипника: симптомы и диагностика (Volvo P1).

Выбор детали: сначала смотрим на мотор

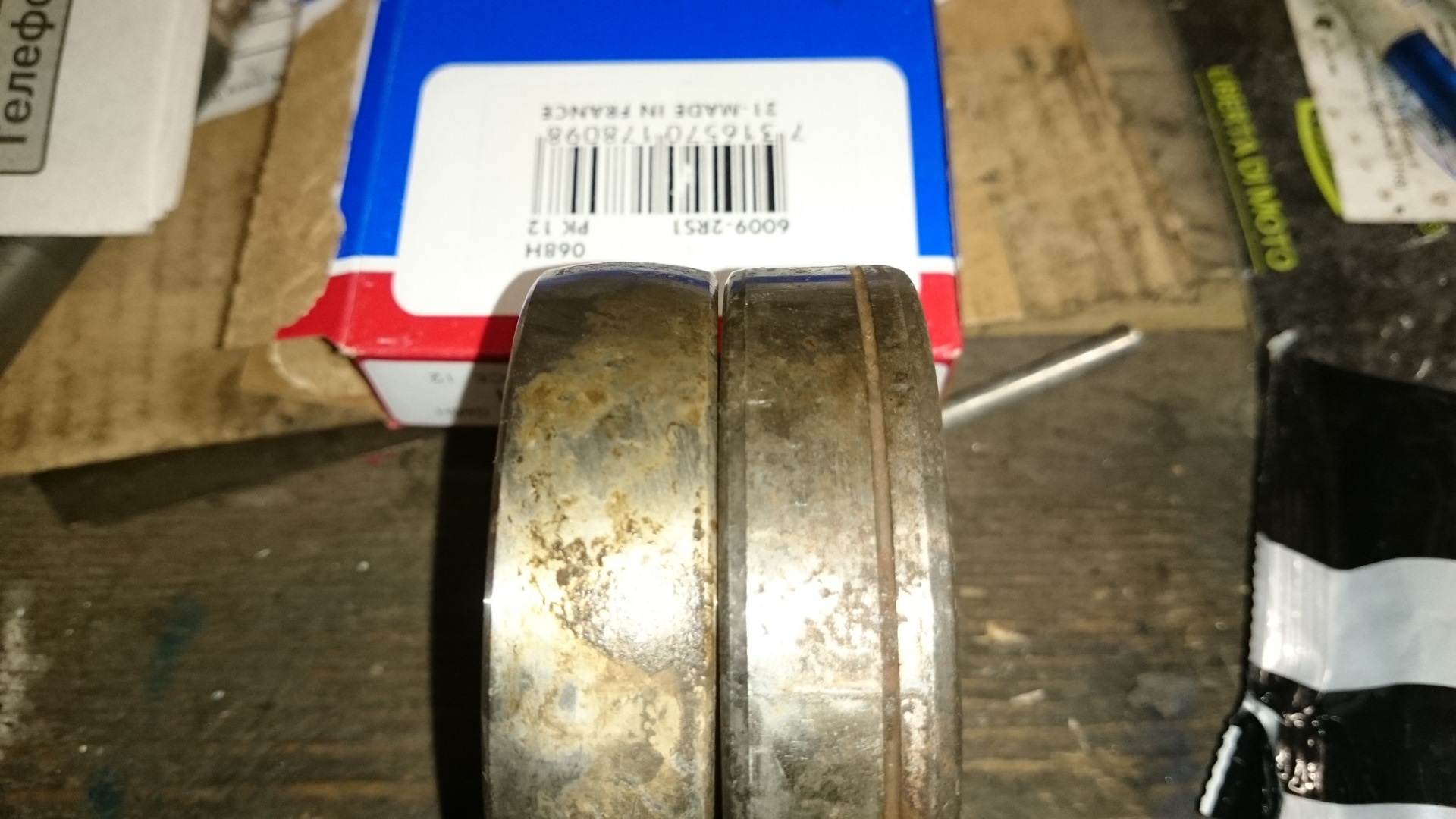

Фото: оригинальный FLT рядом с аналогом SKF 6009-2RS1
Главная развилка — тип двигателя. Деталь и её геометрия разные:

Ford-моторы (1.6, 1.8, 2.0)

Связка артикулов: оригинал Volvo 30757375 — это INA 712076410 в коробке. Тот же INA лежит внутри SWAG 50919945 и Febi — последнее подтверждено разбором коробки Febi. На V50 с MTX75 ставили INA F-555102 — в комментариях к тому посту заметили, что FoMoCo в оригинале и ставит INA. Этот же тип подшипника упоминается и в других отчётах.

5-цилиндровые Volvo (2.4, 2.5 T5)

Оригинал — Volvo 9181693. Внутри чаще всего польский подшипник FLT 114-879BTNG2RS3S0 размером 75×45×19 с плоской внешней обоймой; на C30 T5 меняли именно 9181693.

Внимание: На моторы 2.4/2.5 «фордовский» INA 712076410 большинство ставить не рекомендует: у него внешняя обойма закруглённая и чётко в посадочном месте сидеть не будет. Формулируют жёстко: «можно попасть на привод, АКПП или ремонт её… кто будет возмещать ущерб?». Совет из обсуждения: 16-миллиметровый встаёт хорошо, «главное чтобы плоский, а не форд закруглённый». Для честности: в клубном опросе один из владельцев пишет, что ездит на INA («на 3 мм уже родного») на 2.4 АКПП и «функционал на все 100%» — но это мнение меньшинства против аргументированного большинства.

Бюджетные аналоги для 2.4/2.5

Оригинал за свои деньги брать необязательно — посадочные размеры почти стандартные:

• Koyo 6009-2RS / SKF 6009-2RS1 (75×45×16) — главный лайфхак темы. Подшипник на 3 мм уже оригинала (16 против 19 мм), разница признана некритичной, сидит чётко. Цена вопроса — SKF за 742 ₽ + 500 ₽ работа (2016 год) против заоблачного ценника оригинала. По следам того же поста ставили и Koyo — без нареканий.
• Компенсация ширины: под Koyo вытачивают кольцо 3 мм на вал — «2 года полёт нормальный». Другие ставят как есть.
• FLT 114-879BTNG2RS3S0 отдельно — тот самый «внутренний» оригинал продаётся в подшипниковых фирмах: на 2016–2018 годы 2100–2500 ₽ против 8–8,5 тыс. за коробку Volvo.
• Кроссы: FAG 565378AB.H110AA; российский аналог Самарского завода подшипников 6180109AC17 — ориентир ~1400 ₽ на момент обсуждения. На FAG меняли и с распилом старого при демонтаже.
• Amiwa 06-11-128 — год эксплуатации без проблем по клубным отзывам.

Чего брать не стоит

• Ноунейм: безымянный подшипник «пал смертью храбрых» примерно за полтора месяца.
• GP/Gparts: ставят только от безысходности («оригинал стоит космос, а GP всегда в наличии»), а бренд характеризуют непечатно — «никому не рекомендовал бы».
• Подделки под INA: маркировка на F-555102 была нанесена криво, не отцентрирована по радиусу, а на коробке не было кода подлинности — вероятная подделка. Сравнивайте с фото оригинала перед установкой.
• Вопрос «польские FLT на Авито за 2200 ₽ (2020 год) — оригинал или подделка?» в обсуждениях так и остался без ответа.

Примечание: По новой версии VIDA подшипник отдельной позицией не выводится — каталог предлагает только полуось в сборе; по старой VIDA деталь находится отдельно. И ещё: подбор по VIN может подвести — по VIN приехала шаровая с неверным конусом; применимость деталей P1 надёжнее проверять по номеру шасси.

Ресурс: от полутора месяцев до 320 тысяч

Ресурс зависит от качества детали и качества монтажа. Оригинал впервые потребовал замены на 320 000 км. INA прошёл всего ~36 тыс. км (замены на 132 и 168 тыс.). Ноунейм — полтора месяца. Неоригинал рассыпался примерно через два года, повредив узел. Вывод одного из владельцев, взявшего оригинал: «лазать туда раз в 20–30 тык, экспериментируя, желания мало».

Ценовые ориентиры по годам

• 2013: считалось, что деталь «бывает только в оригинале», ~5 т.р.;
• 2016: SKF 6009-2RS1 — 742 ₽, работа 500 ₽, итого 1242 ₽;
• 2019: оригинал Volvo ~9 т.р., «оригинал Ford» ~3,5 т.р.;
• 2021: Ford-тип подшипник подорожал с 620 до 1047 ₽; замена сальника + подшипника в сервисе — 4260 ₽ всё вместе;
• 2022: Volvo 9181693 — $58 при курсе 96 ₽/$;
• 2025: самостоятельная замена с маслом MTX75 уложилась в $50.

Есть и альтернативное мнение: 8 тыс. за один подшипник — перебор, проще доплатить и взять привод в сборе — на возрастном приводе обычно «всё уставшее», беда не приходит одна.

Замена

Порядок работ (V50 / MTX75)

1. Сорвать центральный болт привода у ступицы.
2. Снять колесо.
3. Отсоединить рычаг от шаровой опоры.
4. Слить масло с КПП — сливной болт под шестигранник на 8 (только для MTX75, см. ниже).
5. Открутить две гайки скобы подвесного подшипника.
6. Вытянуть правый привод.
7. Спрессовать старый подшипник, напрессовать новый — усилие только через внутреннюю обойму.
8. Собрать в обратном порядке, залить масло: по мануалу MTX75 — 1,8 л.

Зависит от коробки: на МКПП MTX75 масло сливать обязательно, иначе вытечет при извлечении привода. На АКПП и роботе MMT6 масло не вытекает — сливать не нужно. На АКПП при работах узел дополнительно фиксировали, «чтобы не переливать жидкую смазку».

Демонтаж бывает разным: старый подшипник сидел намертво — пришлось распиливать; а бывает, что изношенный рассыпается прямо при снятии.

Монтаж: почему умирают новые подшипники

Вопрос разобран в отдельном исследовании (комментаторы оценили: «целый научный трактат»). Главный вывод:

Внимание: Частая причина быстрой смерти НОВОГО подшипника — ошибки нагрева и запрессовки, а не брак («китайцы ни при чём»). Масляная ванна рискует загрязнить подшипник и опасна для оператора, электропечь малоэффективна. Правильный инструмент — индукционный нагреватель.

Подсказка: Гаражные приёмы посадки без спецоборудования:
- Мороз + лампа: зимой остудить сопрягаемую деталь на улице, а подшипник нагреть на лампе накаливания до 60–80 °C.
- Через старую обойму: осаживать новый подшипник через СТАРУЮ внутреннюю обойму постукиванием по кругу — новый при этом не повреждается.

Какой стороной запрессовывать — без разницы: в узле P1 нет стопорного кольца, внутри подшипник симметричен. Паз под стопорное кольцо нужен, когда этот же подшипник ставят на опору кардана. К слову, у AWD-версий свой длинный кардан со своими болячками — см. Угловая передача AWD: износ втулки и шлицов, сальники, масло (Volvo P1).

Мелкая справка для дотошных: уплотнения оригинального FLT-подшипника сделаны из полиакрилатного каучука ACM.

Что менять попутно

• Прижимная пластина/крышка Volvo 30735440 — по мануалу меняется вместе с подшипником. Её заказывают в комплекте, но есть и опыт сознательного отказа от замены — смысла в ней не увидели. Решайте сами.
• Правый сальник КПП Volvo 30651787 (~900 ₽ на 2021 год) — подвесной чаще всего меняют в паре с ним. Нюанс: это сальник от MTX75/1.8 «с бортиком», его рекомендуют ставить и вместо родного на 1.6 — держит лучше. Аналоги: Elring 539581/039993, Corteco 12019597B (~200 ₽ — по опыту ходит дольше «родных», которые текли через 3–4 недели). Также встречаются сальник правого вала Volvo 6843829 и «усиленный» фордовский сальник.

Подсказка: Основная стоимость этого ремонта — разборка. Поэтому самая дешёвая замена подвесного — попутная, когда правый привод уже снят: при замене сцепления, сальников КПП, ремонте течи Powershift, замене рычагов, большом ТО после покупки, капремонте мотора. Так делали и при плановой подвеске. И наоборот: если привод сняли по другому поводу — проверьте подвесной, «раз уж разобрали».

Результат

После правильной замены гул и грохот уходят полностью — «тишина в салоне», «спереди полная тишина, ни одного постороннего звука», гул исчез. Если шум ушёл лишь частично — ищите вторую причину, обычно это ступичный подшипник.
