Гул подвесного подшипника: симптомы и диагностика (Volvo P1)

На платформе P1 (C30, S40 II, V50) правый приводной вал длиннее левого и состоит из двух частей: промежуточный вал опирается на подвесной (опорный) подшипник в кронштейне у блока двигателя. На левом приводе такого подшипника нет — проблема всегда оказывается справа. Подшипник — типовая болячка платформы: в нашей выборке из почти трёх десятков бортжурналов отказы фиксировались на пробегах от ~84 тыс. км до ~299 тыс. км, а в комментариях упоминают и четыре замены подряд.

Главная беда — по звуку умирающий подвесной почти неотличим от умирающей ступицы. Владельцы ошибаются в обе стороны и меняют не ту деталь; ниже — как не попасть в их число.

Симптомы

Фото: полностью разрушенный подвесной подшипник

Классика: гул, «как будто ступица»

Самое частое проявление — гул на ходу, который по звуку легко принять за ступичный. Эталонное описание (C30): «гудит как ступица, а в поворотах гул не пропадает ни на тяге, ни накатом». На C30 с пробегом 240 тыс. км гул «немного отличался от звука мёртвых ступиц» — настолько немного, что владелец готовился менять привода, пока диагносты не указали на подвесной.

Порог скорости у всех свой, единого правила нет:

• «с самых низких скоростей» (C30);
• выше 40 км/ч — «как будто сидишь в реактивном самолёте без шумоизоляции»;
• выше 60 км/ч (звонкий гул на 60+);
• 70–80 км/ч («самолётный гул»);
• за 80 км/ч;
• 40–90 км/ч;
• гул при разгоне до ~80, пропадал и возвращался после 165–168 км/ч.

В запущенной стадии звук нарастает: за месяц гул «усилился до звука взлетающего истребителя», на V50 — «гудел как троллейбус». Крайние стадии впечатляют: подшипник Koyo превратился «в кучу ржавчины», позволяя приводу болтаться с амплитудой в сантиметр, а в другом случае подшипник снялся с вала уже по частям.

Другие звуки и проявления

• Цикличный шелест «металла по металлу» — на C30 T5 он был особенно слышен в отражённом звуке, когда едешь мимо припаркованных машин или заборов, и со временем стал почти постоянным. Похожий шелест был стартовым симптомом и в другом кейсе.
• «Будто ложкой по алюминиевой кастрюле вращают» — при прослушке стетоскопом подшипник «шумел, закусывал».
• Неравномерный гул/скрежет на любой скорости: то сильнее, то слабее, без чёткого порога.
• Вибрация вместо гула. Вибрация на разгоне 80–100 км/ч независимо от комплекта резины; на V50 AWD — вибрация под газом и в левом повороте, уходившая на прогретой машине, при этом подшипник оказался разрушен полностью.
• Резонансный стук на определённых оборотах. Разбитый подшипник давал стук-вибрацию в кронштейне строго на 2800–2900 об/мин плюс гул справа под нагрузкой; после замены пропали оба звука.
• Ранние звоночки (из комментариев): гул с оборотов выше ~2000 начиная со второй передачи; мелкая вибрация после 120 км/ч при отбалансированных колёсах и без гула.
• Полное отсутствие симптомов. На S40 2.5T AWD разрушенный подшипник обнаружили визуально при замене подушек двигателя — до этого он ничем себя не выдавал.

Примечание: Спорный признак: секундный скрежет металла при холодном запуске связывали с подвесным (после замены стало тише). В комментариях резонно возразили: при запуске двигателя вал не вращается, неподвижный подшипник звучать не может. Не стоит приговаривать подвесной по этому симптому.

Внимание: Гул подвесного может маскироваться гулом изношенных ступиц и «вылезти» только после их замены — так было не раз. На V50 после большой переборки передней части гул «до конца не пропал, но его эпицентр сместился» — мастер указал на подвесной (SWAG 50919945), и его замена наконец вернула тишину. Если после замены ступицы «стало тише, а через неделю загудело снова» — это не брак новой ступицы, проверяйте подвесной.

Как отличить от ступичного подшипника

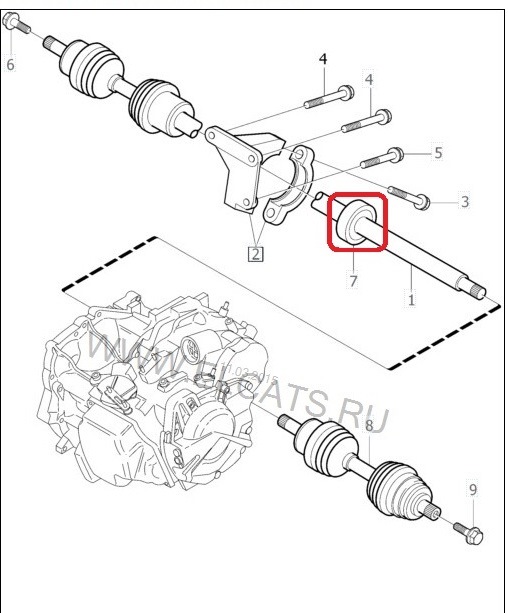

Фото: схема правого привода P1 с подвесным подшипником
Ключевое отличие — гул подвесного не реагирует ни на что из того, на что реагирует ступица:

Лестница диагностики

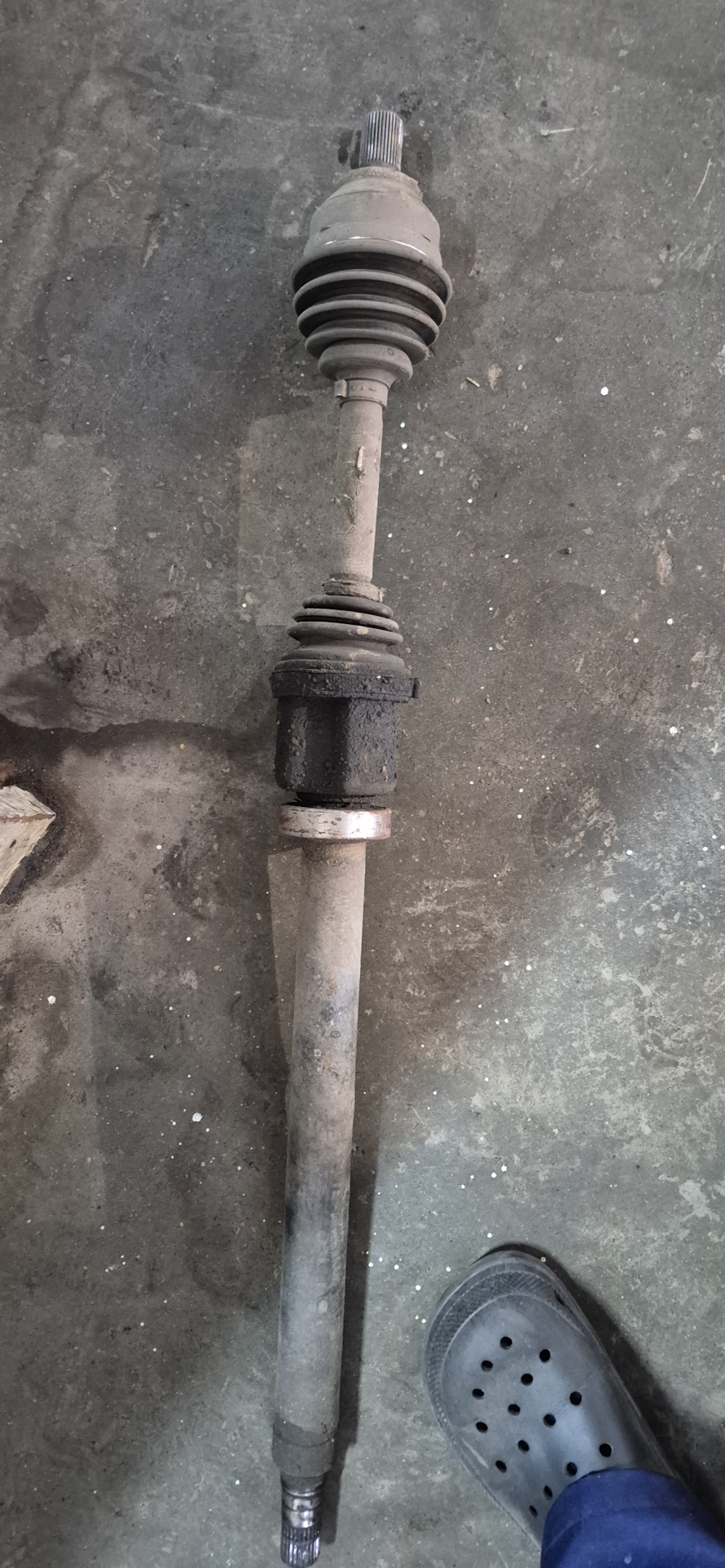

Фото: снятый правый привод с промежуточным валом
От простого к надёжному:

1. Домкрат + нейтраль. Поддомкратить правую сторону, включить нейтраль, крутить колесо рукой и слушать: на СТО так и приговорили — «шуршит именно наш друг». Для чистоты эксперимента полезно снять тормозные колодки, чтобы исключить тормоза как источник звука.
2. Подъёмник «с водителем внутри». Сервисная методика: машину поднимают вместе с водителем, тот «едет», мастера слушают источник гула снизу.
3. Локализация после замены ступицы. Алгоритм: ступица заменена, гул остался → вывесить, крутить колесо → колесо тихое, шум идёт ближе к коробке → вердикт: подвесной.
4. Стетоскоп/фонендоскоп — самый показательный способ. На вывешенной машине прослушиваются все четыре кулака, подвесной, АКПП и привода: изношенный подвесной «в наушниках можно было оглохнуть», при этом по ступицам — тишина, «даже перекаты не слышно». Фонендоскопом находят подшипник и другие.
5. Биение вала на подъёмнике. При износе видно биение промежуточного вала на участке между КПП и подвесным подшипником — признак из обсуждения на V50, когда вибрация вернулась через 3 тыс. км после замены привода.
6. Снятый привод — крутить подшипник рукой: накат, закусывание, шум слышны сразу.

Два полезных факта для споров с диагностами:

• В самой КПП опорного подшипника нет — ни в МКПП, ни в АКПП. Если «гудит из коробки» в районе правого привода — это почти наверняка подвесной.
• Следы прошлых замен видны на валу: при срезании старого подшипника мастера оставляют надпилы на посадочном месте. На машине с 203 тыс. км нашлись два таких надпила — подшипник до этого меняли минимум дважды.

Типичные ошибки диагностики

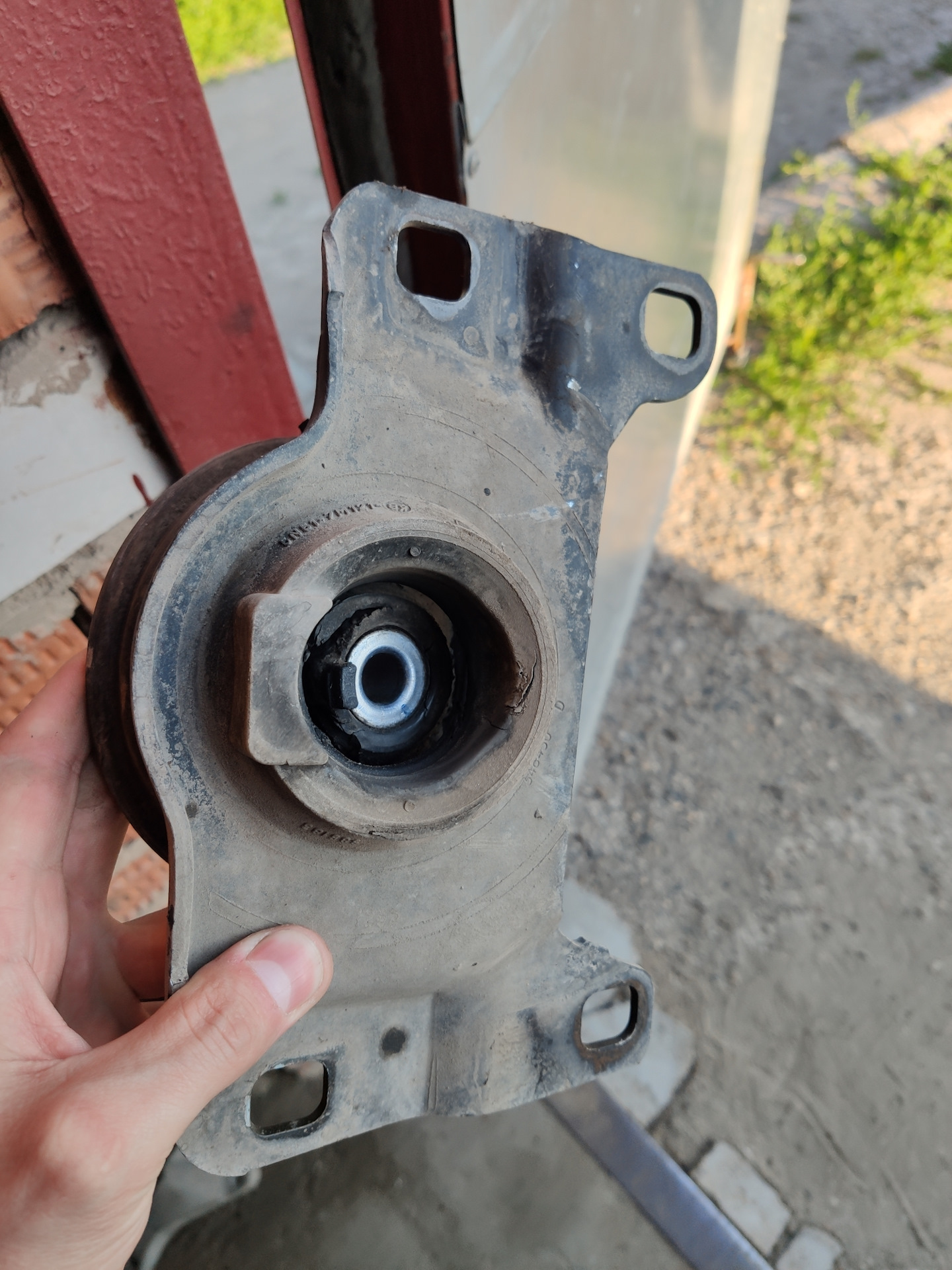

Фото: снятая подушка двигателя с растрескавшейся резиной
Это тема, где неправильный диагноз — норма жизни, причём в обе стороны:

• Меняли ступицу/привода/раздатку — виноват подвесной. На V50 T5 AWD грешили на раздатку; в другом кейсе — на привода; в третьем шум был «похож на ступичный». Во всех случаях гудел подвесной.
• Меняли подвесной — виновата ступица. «Профессиональная гаражная диагностика» приговорила подвесной по люфту, замена не дала ничего — гудела правая ступица. В сервисе за один день махнули подушку и подвесной, а гул убрала только замена правого ступичного на следующий день. Бывает и наоборот: подвесной при попутной проверке оказался в норме, гудели обе передние ступицы — обошлось без лишней замены.
• Двойной приговор. Бывает, что изношено и то и другое сразу: ступицу и подвесной меняют парой.
• Вибрация — многослойная. Замена разбитого подвесного сняла вибрацию лишь примерно на 40%. Дальше по чек-листу из того же обсуждения: привода, подвеска, колёса, подушки двигателя (проверять рывком при переключении P→D), ступичные болты, закисшие тормозные цилиндры. Показательный кейс: сильная вибрация в руль оказалась порванной пополам левой подушкой двигателя, а «самолётный» гул на 70–80 — правой ступицей; подвесной в итоге поменяли зря.

Подсказка: Не приговаривайте подвесной только по люфту «на глазок» и не меняйте детали по одной цене догадки. Пятнадцать минут со стетоскопом на вывешенной машине дешевле, чем ступица, купленная вместо подшипника за 1,5–3 тыс. ₽.

Нюанс AWD: второй «подвесной»

На полноприводных 2.5T есть ещё одна опора — подвесной подшипник карданного вала (внутренний диаметр 25 мм, «тип классики»). Стук и люфт кардана — отдельная история: опорами двигателя он не лечится, а люфт из-за износа втулки диагностируют со снятием углового редуктора. Подробно — в статье «Угловая передача AWD: износ втулки и шлицов, сальники, масло». Не путайте эти два подшипника: «подвесной привода» стоит справа спереди, «подвесной кардана» — под днищем.

Что дальше: деталь и замена

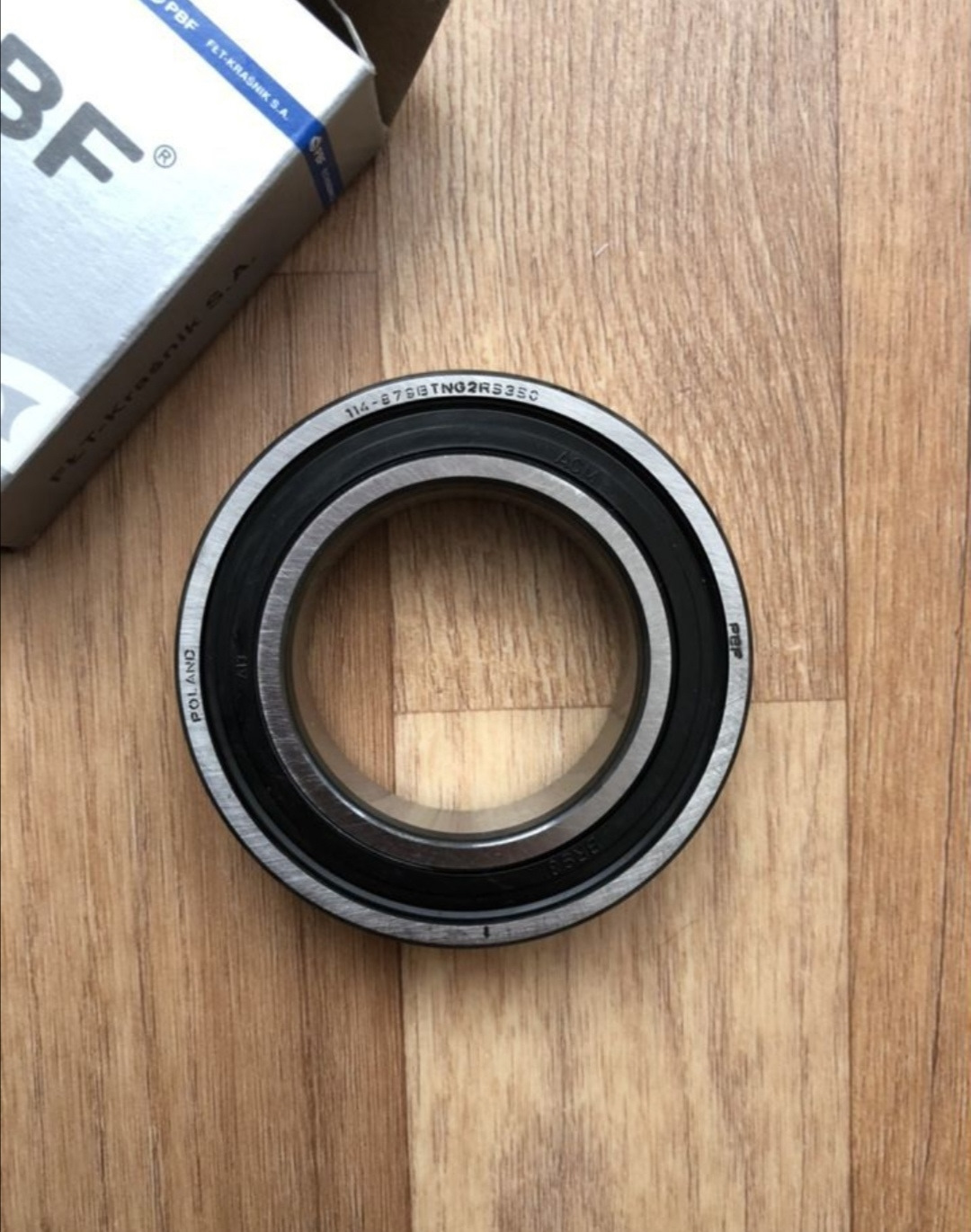

Фото: оригинальный подшипник PBF/FLT-Kraśnik
Выбор запчасти — отдельная большая тема со своими граблями (сферическая обойма аналогов против плоской вольвовской скобы, запрет прессовать по наружной обойме, горячая посадка). Всё это — в статье «Замена подвесного подшипника: выбор детали и монтаж». Короткая шпаргалка по артикулам, чтобы было с чем идти в магазин:

• Оригинал Volvo: 30757375 / 9181693; внутри стоит подшипник PBF/FLT 114-879BTNG2RS3S0 с двойным уплотнением (подтверждено на оригинальном приводе; PBF из Польши через Авито — ~3900 ₽ на 2021 год против ~9000 ₽ за «разницу в цвете коробочки»).
• Ходовые аналоги: SWAG 50919945 (в коробке фактически лежит INA/LUK 712076410 — проверено), FEBI 19945, MEYLE 7141510002, Ford 1701597/1061831 (кросс-таблица из обсуждения); для 2.5T — фордовский 1524072 от Focus ST (из обсуждения на V50 AWD).
• Бюджетный вариант — стандартный подшипник серии 6009: Koyo 60092RS (немного уже оригинала и без канавки, но посадочный диаметр совпадает), FAG 6009.2RSR (ставили на V50 AWD). Ресурс лотерейный: Koyo 6009-2ZZ, «на 3 мм тоньше того, что нужно», превратился в кучу ржавчины за 16 тыс. км.

Ориентиры цен на подшипник-аналог: 1350 ₽ (2015), 800 ₽ за Koyo (2017), ~1410 ₽ за INA (2019), ~3000 ₽ за INA (2023). Работа по замене: 900 ₽ (2015), 2800 ₽ / 1800 ₽ по скидочной карте (2016), 2550 ₽ (2017), ~3100 ₽ с деталью (2017), 1000 ₽ (2020), «под ключ» неоригиналом на профильном Volvo-сервисе — ~5000 ₽ за час работы (2015). Альтернатива — правый вал в сборе, но по ценам деталей это невыгодно: «вал стоит 12, а подшипник 6» [тыс. ₽].

Пока привод снят, обязательно ревизуйте внутренний ШРУС (под внешне прекрасным пыльником нашёлся полностью развалившийся трипод), сальник КПП и уровень масла — он оказывался низким вообще без видимых подтёков.

Проверка результата

Правильно поставленный диагноз подтверждается сразу: после замены гул и шелест пропадают полностью — «машина стала заметно тише», «слышал только урчание мотора», «наслаждаюсь тишиной». Бывает и осторожнее: «шелест пропал, но надо поездить ещё» — тоже нормальный итог первой поездки. С вибрацией сложнее: она может уйти лишь частично (на ~40%, либо «вой кастрюли пропал, но звук пропеллера и лёгкая вибрация остались»), тогда поиск продолжается по чек-листу выше.
